계통혼잡이란 무엇일까?
전기를 보내고 싶어도 보내지 못하는 이유

발전소에서 전기를 충분히 생산하고 있다면 그 전기를 원하는 지역으로 얼마든지 보낼 수 있을까요?

실제 전력계통에서는 그렇지 않습니다. 발전량이 충분하더라도 송전선로의 용량, 변전설비 정격, 전압과 계통 안정도 등의 제약 때문에 추가적인 전력을 원하는 지역으로 보내지 못하는 상황이 발생할 수 있습니다.

이러한 현상을 계통혼잡(Grid Congestion)이라고 합니다.

쉽게 말하면 자동차는 충분히 많지만 도로가 막혀 이동하지 못하는 것과 비슷합니다. 전력계통에서도 특정 송전경로에 전력 흐름이 집중되면 발전할 수 있는 전기가 있어도 모두 전달하지 못할 수 있습니다.

핵심 요약

계통혼잡은 특정 송전선로나 변전설비가 허용할 수 있는 한계에 가까워져 추가적인 전력전송이 어려워지는 상태입니다.

• 송전선로 용량 부족
• 특정 지역에 발전설비 집중
• 특정 지역의 전력수요 집중
• 변전소와 변압기 용량 한계
• 선로 고장이나 정비에 따른 우회전력 증가
• 재생에너지 발전량 급증

목차

1. 계통혼잡이란 무엇일까?
2. 전력망에도 용량 한계가 있는 이유
3. 계통혼잡은 왜 발생할까?
4. 도로 정체와 비교하면 쉽게 이해할 수 있다
5. 송전선로 용량에 가까워지면 어떻게 될까?
6. 재생에너지 증가와 계통혼잡의 관계
7. 계통혼잡과 출력제어의 관계
8. 계통혼잡을 해결하는 방법
9. ESS는 계통혼잡을 어떻게 줄일까?
10. 자주 묻는 질문

1. 계통혼잡이란 무엇일까?

계통혼잡은 전력망의 특정 구간에서 전력 흐름이 설비의 허용범위에 가까워져 추가적인 전력전송이 어려워지는 상황을 말합니다.

전력계통은 발전소에서 생산한 전력을 송전선로와 변전소를 통해 수요지역으로 전달하는 구조로 되어 있습니다.

그런데 발전소의 발전능력과 송전망의 전력전송 능력은 서로 다릅니다.

발전할 수 있는 전력 ≠ 모두 보낼 수 있는 전력

예를 들어 한 지역에서 발전소가 1,200MW를 생산할 수 있어도 외부 지역으로 연결된 송전경로가 700MW만 안전하게 전달할 수 있다면 모든 발전전력을 그대로 외부로 보내기는 어렵습니다.

2. 전력망에도 용량 한계가 있는 이유

송전선로는 무한한 전력을 전달할 수 있는 설비가 아닙니다. 대표적인 제한요소 중 하나가 열적 한계입니다.

송전선에 전류가 흐르면 저항에 의해 열이 발생합니다. 전류가 지나치게 커지면 선로 온도가 상승하고, 전선 처짐이나 설비 스트레스가 증가할 수 있습니다.

전력손실 ∝ 전류² × 저항

하지만 송전가능용량은 단순히 전선의 온도만으로 결정되지 않습니다.

• 전압 유지 능력
• 전력계통 안정도
• 변압기와 차단기 정격
• 단락전류 조건
• 선로 사고 발생 시 계통 안정성

따라서 실제 전력계통에서는 여러 조건을 종합적으로 검토하여 송전선로와 변전설비를 운영합니다.

3. 계통혼잡은 왜 발생할까?

발전설비 집중

특정 지역에 대규모 발전소나 태양광·풍력이 집중되면 외부로 보내야 할 전력이 증가합니다.

전력수요 집중

대도시나 산업단지처럼 전력소비가 큰 지역으로 전력이 집중될 수 있습니다.

선로 고장·정비

일부 송전선로가 정지하면 다른 선로가 더 많은 전력을 부담하게 됩니다.

재생에너지 급증

특정 시간대 태양광이나 풍력발전이 크게 증가하면 지역 송전량도 증가합니다.

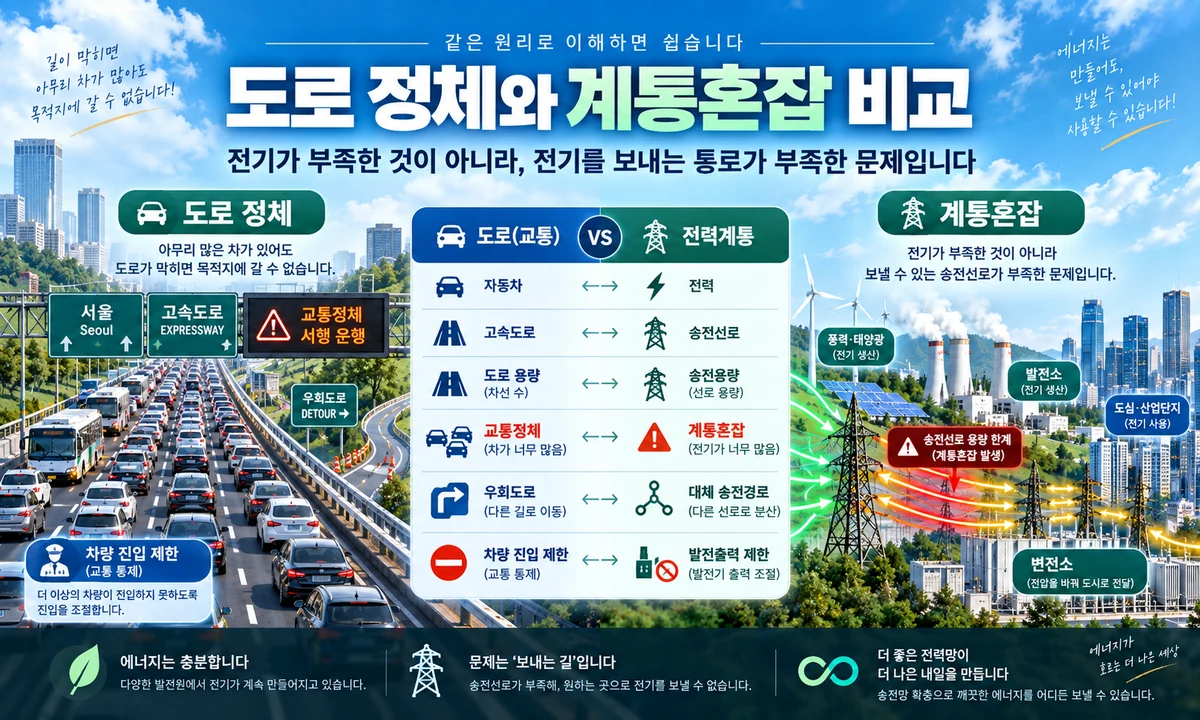

4. 도로 정체와 비교하면 쉽게 이해할 수 있다

계통혼잡을 이해하는 가장 쉬운 방법은 고속도로의 교통정체와 비교하는 것입니다.

도로	전력계통
자동차	전력
고속도로	송전선로
도로 용량	송전용량
교통정체	계통혼잡
우회도로	대체 송전경로
차량 진입 제한	발전출력 조정

핵심 포인트

계통혼잡은 전기가 부족해서 생기는 것이 아니라 전기를 원하는 곳까지 보내는 통로가 부족해서 발생할 수 있는 문제입니다.

5. 송전선로 용량에 가까워지면 어떻게 될까?

송전선로의 전력 흐름이 허용범위에 가까워졌다고 해서 바로 정전이나 블랙아웃이 발생하는 것은 아닙니다.

계통운영자는 설비의 한계를 넘지 않도록 발전량과 전력 흐름을 지속적으로 조정합니다.

• 발전기 출력 조정
• 다른 송전경로 활용
• ESS 충전 또는 방전
• 수요반응 활용
• 재생에너지 출력제어

즉, 계통혼잡은 사전에 관리해야 하는 전력계통의 중요한 운영 제약 중 하나입니다.

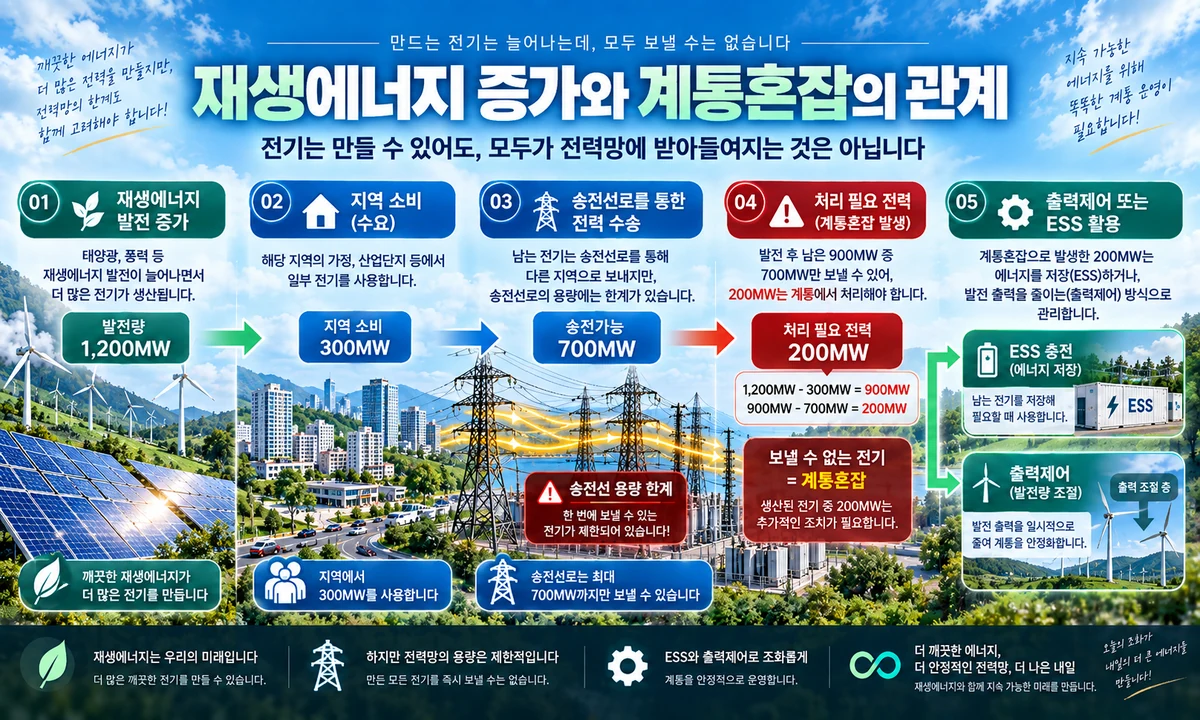

6. 재생에너지 증가와 계통혼잡의 관계

태양광과 풍력 같은 재생에너지는 설치하기 좋은 지역과 실제 전력수요가 많은 지역이 서로 떨어져 있는 경우가 있습니다.

특정 지역에서 재생에너지 발전설비가 빠르게 증가하면 그 지역에서 외부로 보내야 하는 전력 역시 증가합니다.

하지만 발전설비 증가 속도에 비해 송전망 확충이 늦어지면 발전할 수 있는 전기가 있음에도 모두 전달하지 못하는 상황이 발생할 수 있습니다.

간단한 예

재생에너지 발전량 : 1,200MW

지역 소비전력 : 300MW

외부 송전가능용량 : 700MW

1,200MW - 300MW = 900MW 외부 전달 필요
900MW - 700MW = 200MW 처리 필요

단순화한 예시에서는 200MW의 전력을 ESS에 저장하거나, 다른 송전경로를 확보하거나, 수요를 늘리거나, 필요할 경우 발전출력을 제한해야 할 수 있습니다.

7. 계통혼잡과 출력제어는 같은 개념일까?

같은 개념은 아닙니다.

계통혼잡

송전망이나 변전설비의 제약 때문에 추가적인 전력전송이 어려운 상태

출력제어

계통제약이나 수급상황 등에 대응하기 위해 발전출력을 낮추는 운영 조치

계통 제약 발생 → 계통운영 조치 → 필요 시 발전출력 조정

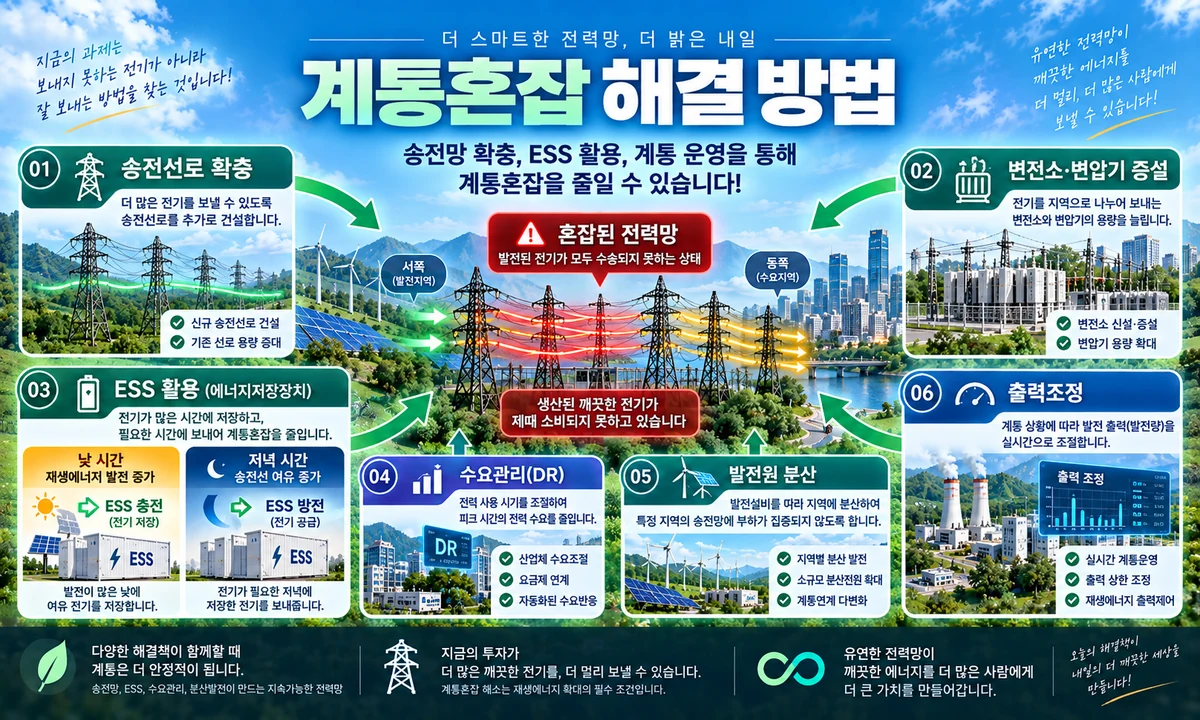

8. 계통혼잡을 해결하는 방법

계통혼잡을 완전히 없애기는 어렵지만 전력망을 보강하고 운영방식을 개선하면 혼잡을 줄일 수 있습니다.

송전선로 확충

신규 선로를 건설하거나 기존 송전선의 전송능력을 높입니다.

변전설비 증설

변전소를 신설하거나 변압기 용량을 확대합니다.

ESS 활용

혼잡시간대의 전력을 저장하고 여유시간대에 방전합니다.

수요관리(DR)

전력사용 시기를 조정해 특정 시간대의 계통 부담을 낮춥니다.

발전원 분산

발전설비가 특정 지역에 지나치게 집중되지 않도록 분산합니다.

출력조정

계통상황에 맞게 발전기나 재생에너지 출력을 조정합니다.

9. ESS는 계통혼잡을 어떻게 줄일까?

ESS는 계통혼잡을 완화하는 데 활용할 수 있는 대표적인 설비입니다.

특히 재생에너지 발전량이 높은 시간과 실제 전력수요가 높은 시간이 서로 다를 때 효과적입니다.

낮 시간

태양광 발전 증가
↓
송전선 혼잡 증가
↓
ESS 충전

저녁 시간

태양광 발전 감소
↓
송전선 여유 증가
↓
ESS 방전

이렇게 ESS를 이용하면 낮에 한꺼번에 몰리는 전력을 다른 시간대로 이동시키는 효과를 얻을 수 있습니다.

ESS의 핵심 역할

ESS는 송전선로 자체를 새로 만드는 설비는 아니지만 전력의 사용시간을 이동시켜 특정 시간대의 송전망 부담을 줄이는 역할을 할 수 있습니다.

자주 묻는 질문

Q. 계통혼잡은 정전과 같은 것인가요?

아닙니다. 계통혼잡은 특정 전력망 구간에서 추가적인 전력전송이 어려운 상태이며, 정전은 실제 전력공급이 중단된 상태입니다.

Q. 발전소가 많은 지역에서도 계통혼잡이 발생하나요?

그렇습니다. 발전설비가 특정 지역에 집중되어도 이를 외부로 보내는 송전망이 충분하지 않으면 오히려 계통혼잡이 발생할 수 있습니다.

Q. 태양광 출력제어도 계통혼잡 때문인가요?

계통혼잡은 출력제어가 필요한 원인 중 하나입니다. 다만 전력수급 불균형이나 계통안정도 등 다른 이유로도 출력제어가 시행될 수 있습니다.

Q. 송전선로만 늘리면 해결할 수 있나요?

송전망 확충은 가장 직접적인 해결방법 중 하나입니다. 하지만 건설기간과 비용, 입지 등의 제약이 있기 때문에 ESS, 수요관리, 변전설비 증설, 계통운영 개선 등을 함께 활용할 수 있습니다.

Q. ESS가 있으면 계통혼잡을 완전히 해결할 수 있나요?

아닙니다. ESS에도 출력과 저장용량의 한계가 있기 때문에 장기적인 계통혼잡 해소를 위해서는 송전망과 변전설비 보강 등을 함께 검토해야 합니다.

한눈에 정리

발전설비 증가 → 전력전송 증가 → 송전망 한계 → 계통혼잡 → 송전망 보강·ESS·수요관리·출력조정

마무리

계통혼잡은 전기가 부족해서 생기는 현상이 아니라 발전된 전기를 필요한 곳으로 전달하는 전력망에 제약이 생기는 현상 입니다.

특히 재생에너지 발전설비가 빠르게 증가할수록 발전설비뿐 아니라 송전선로, 변전소, ESS와 같은 전력망 인프라를 함께 확보하는 것이 중요합니다. 결국 안정적인 전력계통을 만들기 위해서는 전기를 많이 생산하는 것뿐 아니라 필요한 전기를 필요한 시간과 장소로 전달할 수 있는 능력이 필요합니다.
