배터리 셀·모듈·랙 차이｜ESS 배터리는 어떻게 구성될까?

ESS 배터리는 하나의 거대한 배터리가 아니라 작은 셀을 모듈과 랙 단위로 단계적으로 확장해 구성합니다. 셀·모듈·랙의 역할과 전체 ESS 구조를 쉽게 정리합니다.

핵심 요약
ESS 배터리의 기본 구조는 셀(Cell) → 모듈(Module) → 랙(Rack) → 배터리 시스템 → ESS 순서로 확장됩니다. 셀은 실제로 에너지를 저장하고, 모듈과 랙은 필요한 전압과 용량을 확보하기 위해 여러 셀을 단계적으로 묶은 구조입니다.

목차

1. ESS 배터리는 어떻게 구성될까?

2. 배터리 셀이란?

3. 배터리 모듈이란?

4. 배터리 랙이란?

5. 셀·모듈·랙 차이 비교

6. 직렬과 병렬 연결이 필요한 이유

7. BMS는 어떻게 배터리를 관리할까?

8. 랙이 모여 ESS가 되는 과정

9. MW와 MWh는 어떻게 다를까?

10. ESS 배터리 안전에서 중요한 요소

11. FAQ

1. ESS 배터리는 어떻게 구성될까?

대규모 ESS에는 매우 많은 배터리 셀이 사용됩니다. 하지만 수많은 셀을 하나씩 직접 연결하고 관리하면 생산, 설치, 유지보수와 안전관리 모두가 복잡해집니다.

그래서 배터리를 일정 단위로 묶어 단계적으로 관리합니다. 가장 기본적인 구조는 Cell → Module → Rack → Battery System → ESS입니다.

셀 여러 개를 묶어 모듈을 만들고, 여러 모듈을 하나의 랙에 설치합니다. 다시 여러 랙을 결합해 배터리 시스템을 만들고, 여기에 PCS·BMS·EMS·냉각설비·소방설비 등이 결합되면 하나의 ESS가 완성됩니다.

2. 배터리 셀이란?

배터리 셀(Cell)은 전기에너지를 실제로 저장하는 가장 작은 전기화학적 단위입니다. ESS가 아무리 커져도 결국 에너지를 저장하는 출발점은 개별 셀입니다.

리튬이온 배터리 셀은 일반적으로 양극, 음극, 전해질, 분리막 등으로 구성됩니다. 충전할 때는 전기에너지를 화학에너지 형태로 저장하고, 방전할 때는 저장된 에너지를 다시 전기에너지로 꺼냅니다.

쉽게 기억하면
셀은 ESS에서 실제로 에너지를 저장하는 최소 단위입니다.

3. 배터리 모듈이란?

셀 하나의 전압과 에너지 용량만으로는 대규모 ESS를 구성하기 어렵습니다. 그래서 여러 셀을 전기적으로 연결하고 구조적으로 고정해 하나의 묶음으로 만든 것이 배터리 모듈(Module)입니다.

모듈에는 셀뿐 아니라 전압 측정 회로, 온도 센서, 전기 연결부, 퓨즈나 보호장치, 냉각 구조 등이 포함될 수 있습니다. 제품과 제조사에 따라 구체적인 구성은 달라집니다.

4. 배터리 랙이란?

배터리 랙(Rack)은 여러 개의 배터리 모듈을 하나의 구조물에 적층해 구성한 단위입니다. 서버실에서 여러 장비를 한 랙에 넣는 모습을 떠올리면 이해하기 쉽습니다.

랙에는 여러 모듈과 함께 랙 단위 BMS, 차단기, 접촉기, 퓨즈, 전압·전류 측정장치, 통신장치 등이 구성될 수 있습니다. 대규모 ESS에서는 랙이 배터리 시스템을 구성하는 중요한 관리 단위가 됩니다.

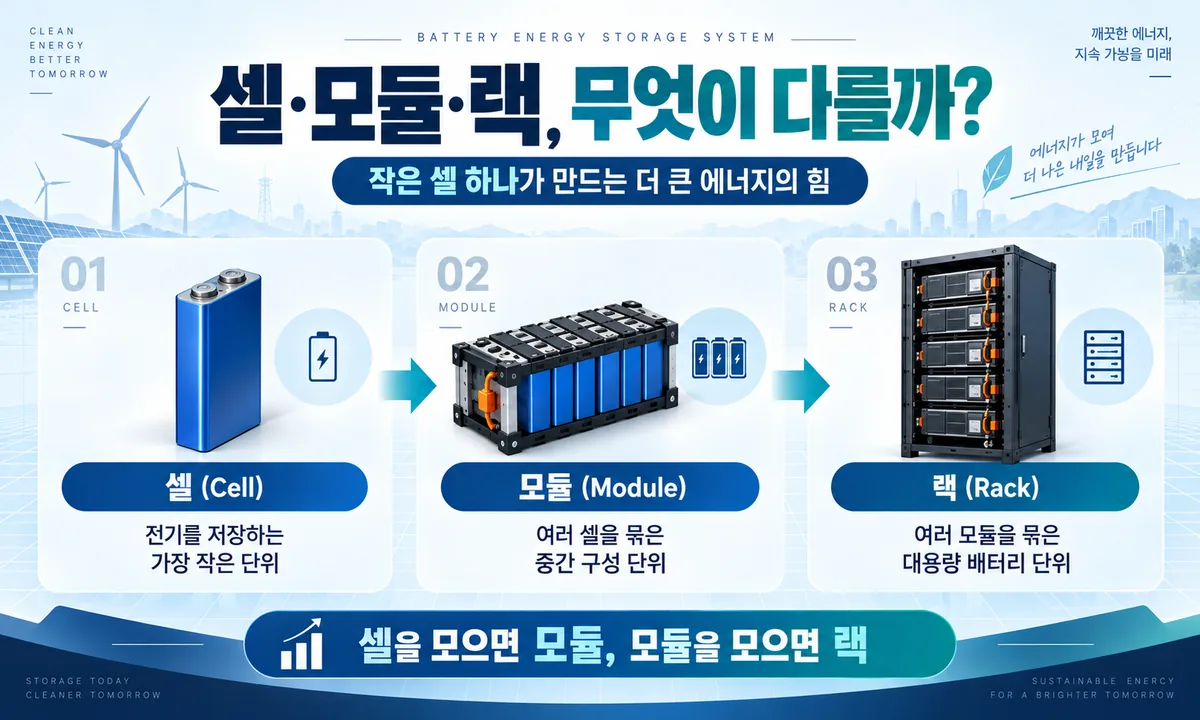

5. 셀·모듈·랙 차이 한눈에 비교

구분	셀 Cell	모듈 Module	랙 Rack
기본 의미	가장 작은 배터리 단위	여러 셀을 결합한 단위	여러 모듈을 결합한 단위
주요 역할	실제 에너지 저장	전압·용량 확장	대용량 배터리 구성
구성	단일 셀	다수 셀	다수 모듈
관리 관점	셀 전압·온도	모듈 상태	랙 전체 상태
ESS 내 위치	최하위 단위	중간 단위	상위 배터리 단위

핵심
셀을 모으면 모듈, 모듈을 모으면 랙이 됩니다. 그리고 여러 랙이 모여 대규모 배터리 시스템을 구성합니다.

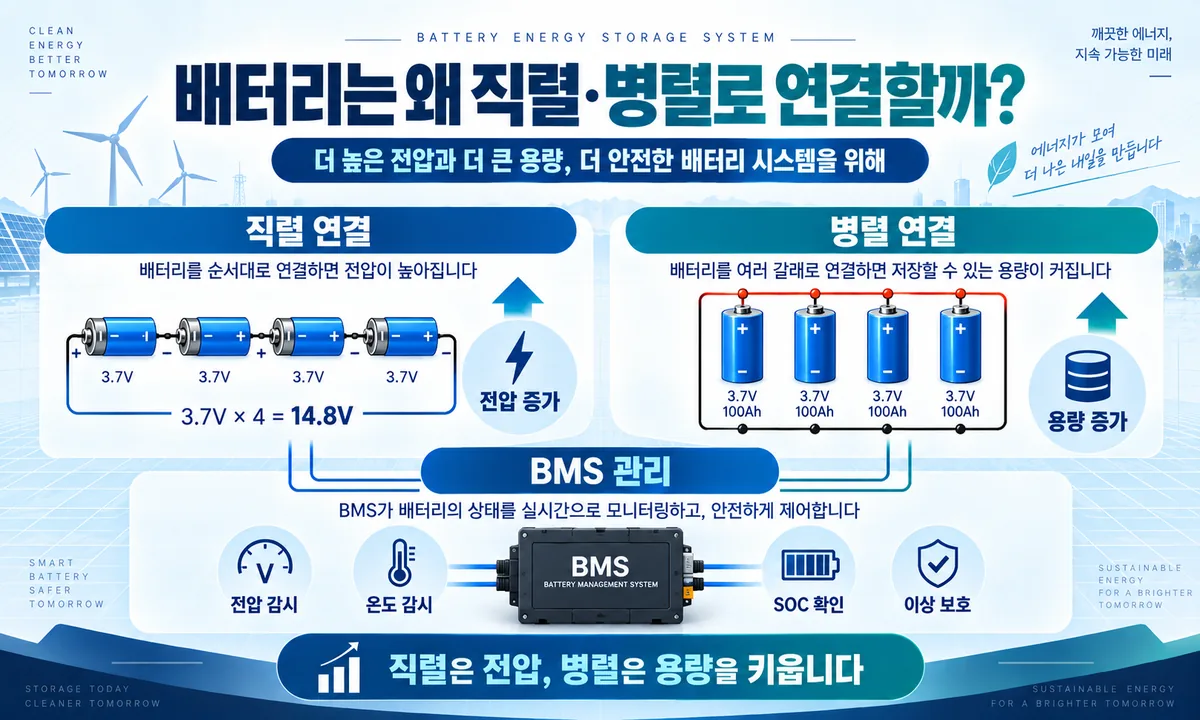

6. 직렬과 병렬 연결은 왜 필요할까?

배터리 시스템에서 여러 셀을 묶는 가장 큰 이유는 필요한 전압과 용량을 확보하기 위해서입니다.

직렬 연결

셀을 직렬로 연결하면 각 셀의 전압이 더해져 전체 전압이 증가합니다. 따라서 필요한 DC 시스템 전압을 만들기 위해 직렬 연결이 사용됩니다.

병렬 연결

병렬 연결은 전체 저장 용량과 공급 가능한 전류를 늘리는 데 사용됩니다. 실제 ESS에서는 목표 전압, 에너지 용량, PCS의 DC 입력 범위, 케이블과 보호기기 정격 등을 고려해 직렬·병렬 구조를 설계합니다.

7. BMS는 어디에서 배터리를 관리할까?

BMS(Battery Management System)는 배터리의 전압, 온도, 전류, SOC, 이상 상태 등을 감시하고 보호하는 핵심 시스템입니다.

대규모 ESS에서는 셀·모듈 수준의 데이터를 수집하는 하위 제어기와 랙·시스템 전체를 관리하는 상위 제어기가 계층적으로 구성되는 경우가 많습니다.

셀·모듈 수준개별 셀 전압과 온도 등 세부 상태를 측정합니다.

랙 수준랙 전압, 전류, 상태와 보호 동작을 관리합니다.

시스템 수준여러 랙의 상태를 통합하고 충·방전 가능 범위를 관리합니다.

주의BMU, CMU, BCU 등 명칭은 제조사마다 다를 수 있습니다.

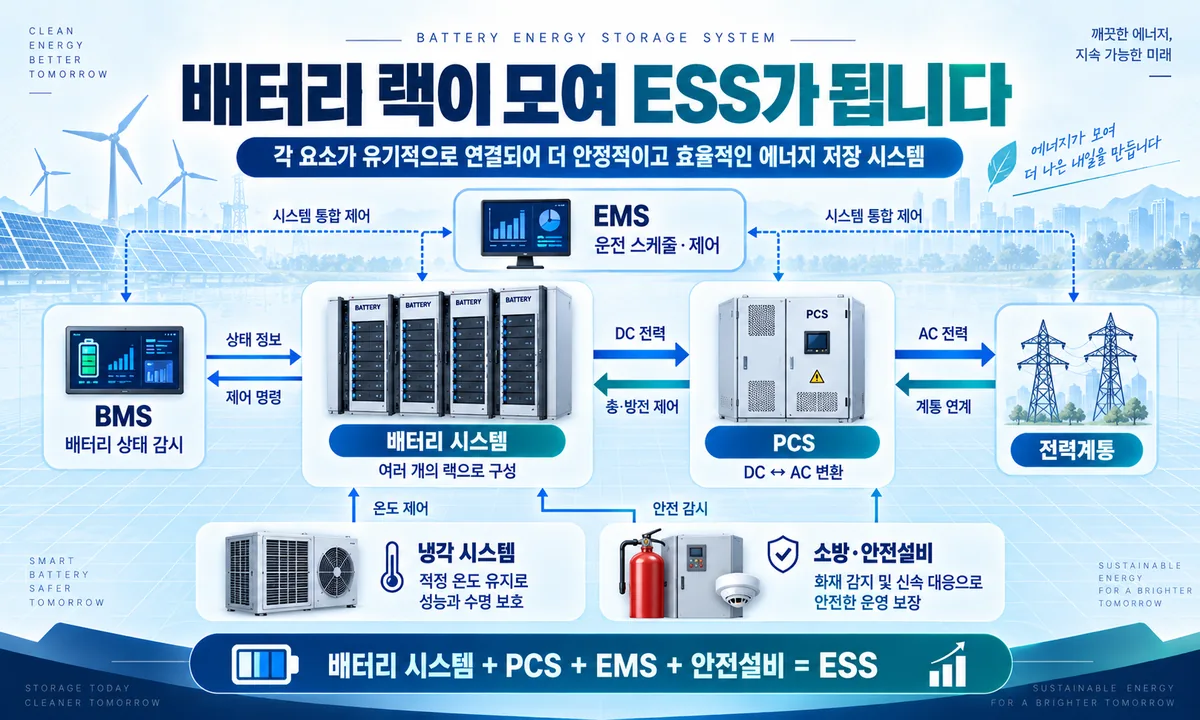

8. 배터리 랙 여러 개는 어떻게 ESS가 될까?

여러 배터리 랙이 모이면 하나의 배터리 시스템 또는 배터리 컨테이너를 구성할 수 있습니다. 하지만 배터리만 있다고 ESS가 완성되는 것은 아닙니다.

ESS에는 일반적으로 배터리 시스템과 함께 PCS, BMS, EMS, HVAC, 소방·안전설비가 필요합니다.

배터리전기에너지를 DC 형태로 저장합니다.

PCS배터리의 DC와 계통의 AC를 양방향으로 변환합니다.

BMS배터리 상태를 감시하고 보호합니다.

EMS충·방전 스케줄과 전체 운전전략을 관리합니다.

HVAC배터리의 적정 운전온도를 유지합니다.

소방·안전설비화재 감지와 사고 확산 방지를 담당합니다.

9. 배터리 용량은 어떻게 커질까?

셀 하나가 저장하는 에너지는 작지만 셀을 모듈로, 모듈을 랙으로, 랙을 시스템으로 확장하면 수 MWh부터 수백 MWh 이상의 대규모 ESS까지 구성할 수 있습니다.

이때 자주 혼동하는 것이 MW와 MWh입니다. MW는 순간적으로 충·방전할 수 있는 전력의 크기이고, MWh는 저장할 수 있는 에너지의 양입니다.

예시
10MW / 40MWh ESS라면 단순 계산 기준으로 정격출력 10MW를 약 4시간 공급할 수 있는 규모입니다. 다만 실제 운전시간은 SOC 운전범위, 효율, 출력 제한 등에 따라 달라질 수 있습니다.

10. ESS 배터리 구성에서 중요한 안전 요소

① 셀 전압 관리

셀 사이의 전압 편차가 지나치게 커지지 않도록 BMS가 개별 셀 전압을 감시합니다.

② 온도 관리

배터리의 성능과 수명은 온도 영향을 크게 받으므로 적절한 냉각과 온도 감시가 중요합니다.

③ 과충전·과방전 방지

허용 범위를 벗어난 충·방전은 성능 저하와 안전 문제로 이어질 수 있어 보호 로직이 필요합니다.

④ 셀 밸런싱

같은 모듈 안에서도 셀별 전압과 SOC가 달라질 수 있으므로 편차를 줄이는 셀 밸런싱이 사용됩니다.

⑤ 이상 랙 분리

특정 랙에 이상이 발생했을 때 해당 랙을 분리해 문제가 전체 시스템으로 확산되지 않도록 단계적 보호체계를 구성합니다.

알아둘 점
셀 수, 모듈 수, 랙 전압, 랙 용량, BMS 계층, 냉각 방식과 직렬·병렬 구성은 제조사와 제품에 따라 달라집니다. 기본 개념은 같지만 실제 숫자는 제품 사양서를 확인해야 합니다.

11. 자주 묻는 질문 FAQ

Q1. 배터리 셀과 배터리는 다른가요?일상적으로는 배터리를 넓은 의미로 사용하지만, ESS에서는 배터리를 구성하는 가장 작은 전기화학적 저장단위를 셀이라고 구분해 부르는 경우가 많습니다.

Q2. 셀 여러 개를 바로 랙으로 만들면 안 되나요?설계상 다양한 방식이 가능하지만 대규모 시스템에서는 생산, 설치, 정비와 안전관리를 위해 모듈 단위를 두는 방식이 일반적입니다.

Q3. 배터리 랙에도 BMS가 있나요?대규모 ESS에서는 랙 단위 상태를 관리하는 BMS 계층이 구성되는 경우가 많습니다. 다만 세부 명칭과 구조는 제조사마다 다릅니다.

Q4. PCS는 배터리 랙 안에 들어가나요?일반적으로 PCS는 배터리 랙과 별도의 전력변환설비로 구성됩니다. 배터리는 DC를 저장하고 PCS가 DC와 AC 사이의 전력을 변환합니다.

Q5. ESS 용량이 커지면 랙만 계속 늘리면 되나요?랙 추가로 에너지 용량을 늘릴 수 있지만 PCS 용량, DC 전압범위, 케이블, 차단기, 냉각설비, 변압기, 설치공간 등을 함께 검토해야 합니다.

Q6. 배터리 팩과 모듈은 같은 말인가요?비슷하게 사용되는 경우가 있지만 항상 같은 의미는 아닙니다. 전기차에서는 셀→모듈→팩, ESS에서는 셀→모듈→랙→배터리 시스템이라는 표현이 자주 사용됩니다.

정리하면

ESS 배터리는 하나의 큰 배터리가 아니라 셀 → 모듈 → 랙 → 배터리 시스템으로 단계적으로 확장되는 구조입니다. 여기에 PCS, BMS, EMS, 냉각·안전설비가 결합되면서 하나의 ESS가 완성됩니다. 셀·모듈·랙의 관계를 먼저 이해하면 SOC, SOH, C-rate, BMS, PCS 같은 개념도 훨씬 쉽게 연결할 수 있습니다.
