태양광 MPPT란 무엇일까?｜인버터가 최대 발전점을 찾는 원리

태양광 MPPT란 무엇일까?
인버터가 최대 발전점을 찾는 원리

태양광 모듈은 햇빛만 받는다고 항상 최대 출력을 내는 것은 아닙니다. 일사량과 온도가 변할 때마다 가장 많은 전력을 생산할 수 있는 운전점도 달라지며, 이 지점을 실시간으로 찾아가는 기능이 바로 MPPT입니다.

태양광 발전 시스템을 살펴보면 MPPT라는 용어를 자주 볼 수 있습니다. 태양광 인버터 사양서에도 거의 빠지지 않는 항목입니다.

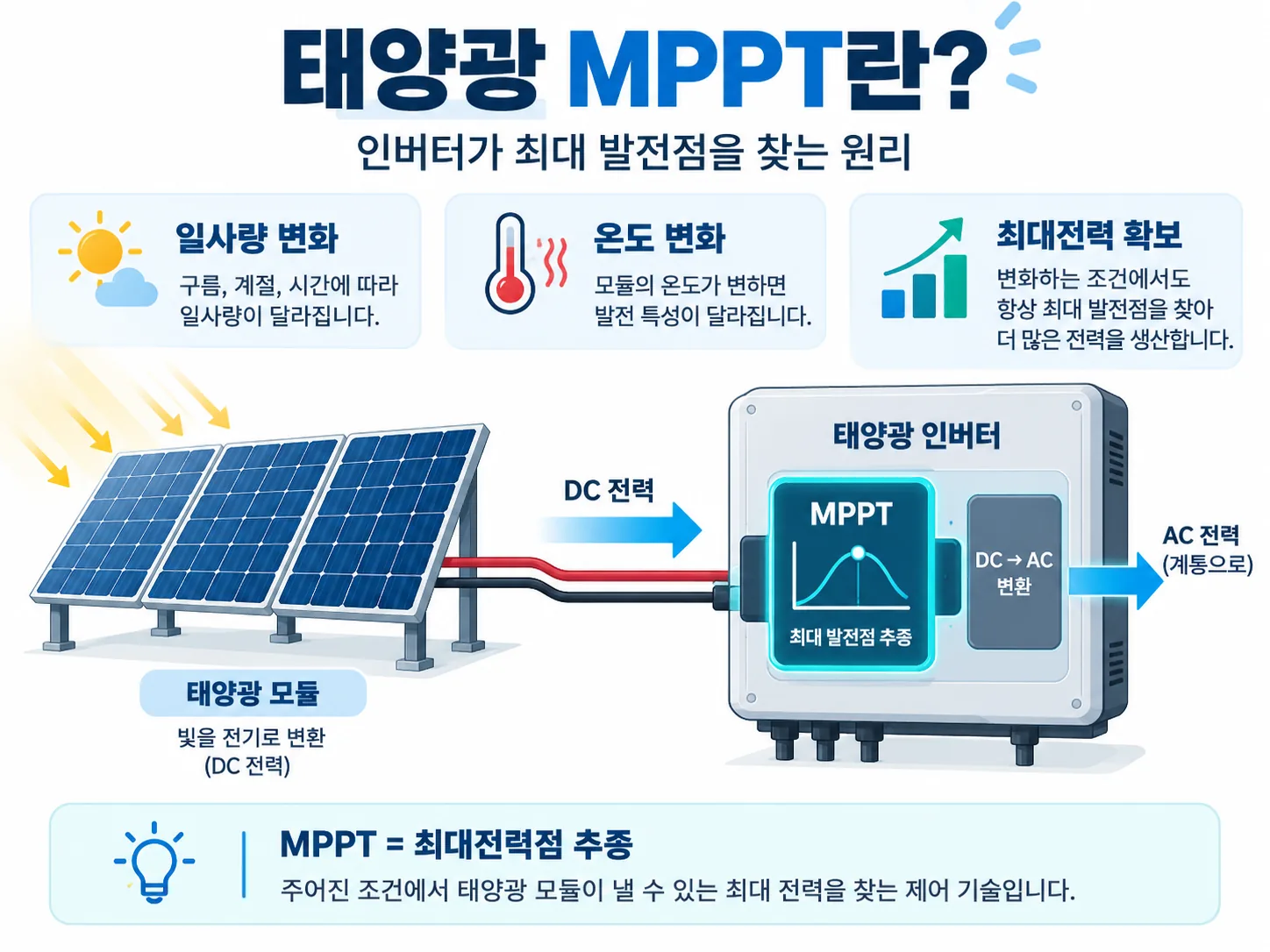

MPPT는 Maximum Power Point Tracking의 약자로, 우리말로는 최대전력점 추종이라고 합니다.

태양광 모듈에서 발생하는 전압과 전류는 일사량, 모듈 온도, 구름, 부분 음영, 설치 방향 등에 따라 계속 달라집니다. 따라서 가장 많은 전력을 생산할 수 있는 지점도 고정되어 있지 않습니다.

인버터는 이 변화에 맞춰 태양광 모듈의 운전점을 조절하면서 현재 조건에서 가장 큰 전력이 나오는 지점을 계속 찾습니다. 이것이 MPPT의 핵심입니다.

핵심 요약

태양광 모듈에는 현재 환경에서 출력이 가장 커지는 최대전력점(MPP)이 존재합니다. 인버터는 전압과 전류를 측정하고 운전점을 조절해 이 지점을 지속적으로 추적합니다.

전력(P) = 전압(V) × 전류(I)

목차

1. 태양광 모듈 출력은 왜 계속 변할까?
2. MPP 최대전력점이란 무엇일까?
3. MPPT는 최대전력점을 어떻게 찾을까?
4. 태양광 인버터에서 MPPT가 중요한 이유
5. 대표적인 MPPT 제어 방식
6. MPPT 개수가 여러 개인 이유
7. MPPT와 스트링은 무엇이 다를까?
8. MPPT 동작전압 범위
9. 부분 음영과 Global MPPT
10. 자주 묻는 질문

1. 태양광 모듈 출력은 왜 계속 변할까?

태양광 모듈의 출력은 일정하지 않습니다. 태양광 발전량을 결정하는 조건이 계속 변하기 때문입니다.

• 태양광 일사량
• 모듈 표면 온도
• 구름과 날씨
• 계절과 시간대
• 부분 음영
• 모듈 방향과 설치 각도

일사량이 증가하면 일반적으로 태양광 모듈의 전류가 증가합니다. 반대로 모듈 온도가 높아지면 전압은 낮아지는 경향이 있습니다.

따라서 같은 태양광 모듈이라도 아침, 정오, 오후의 운전전압과 전류가 다르고, 최대 출력을 낼 수 있는 위치도 함께 이동하게 됩니다.

2. MPP 최대전력점이란 무엇일까?

MPP는 Maximum Power Point, 즉 최대전력점입니다.

태양광 모듈에는 전압과 전류의 관계를 나타내는 I-V 곡선이 있으며, 이를 전력으로 변환하면 P-V 곡선을 만들 수 있습니다.

전압이 높다고 항상 출력이 큰 것도 아니고, 전류가 크다고 최대 출력이 되는 것도 아닙니다.

최대전력점은 전압(V) × 전류(I)의 값이 가장 커지는 지점입니다.

예를 들어 태양광 모듈이 아래와 같이 동작한다고 가정해 보겠습니다.

전압	전류	전력
20V	8A	160W
30V	8A	240W
35V	7.5A	262.5W
40V	5A	200W

이 경우 35V × 7.5A = 262.5W인 지점이 가장 높은 출력을 내므로, 이 지점이 MPP입니다.

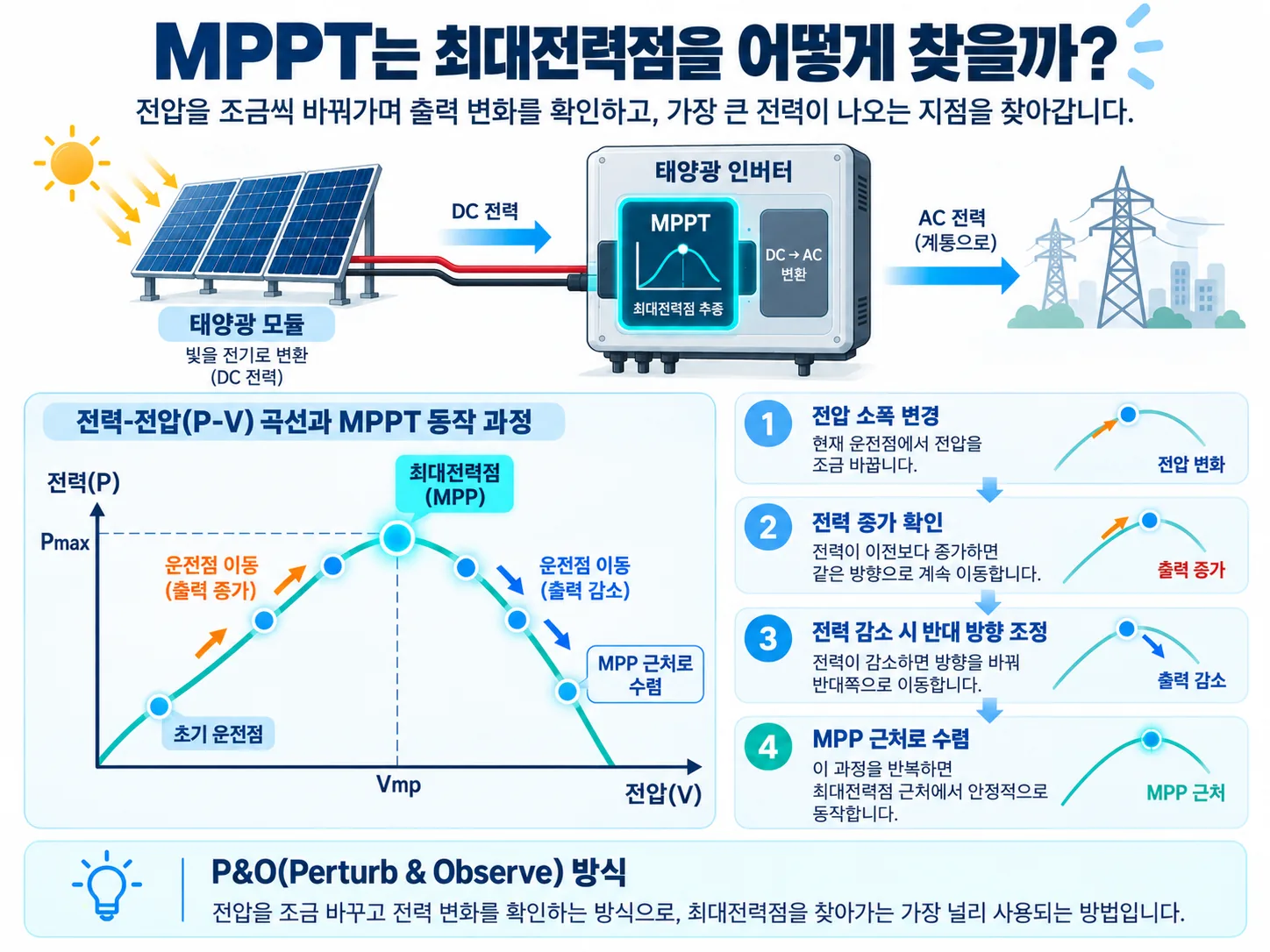

3. MPPT는 최대전력점을 어떻게 찾을까?

MPPT의 기본 원리는 생각보다 단순합니다. 인버터가 태양광 모듈의 운전전압을 조금씩 변화시킨 뒤 출력이 증가하는지 감소하는지를 비교합니다.

예를 들어 현재 300V에서 운전 중이라고 가정하겠습니다. 인버터가 운전전압을 305V로 높였더니 전력이 증가했다면, 같은 방향으로 운전점을 조금 더 이동시킵니다.

다시 310V로 이동했는데 전력이 오히려 감소했다면, 최대전력점을 지나쳤을 가능성이 있으므로 반대 방향으로 조정합니다.

MPPT는 한 번 최대전력점을 찾고 끝나는 기능이 아닙니다.
일사량과 온도가 계속 바뀌기 때문에 인버터는 운전 중 지속적으로 최대전력점을 추적합니다.

4. 태양광 인버터에서 MPPT가 중요한 이유

태양광 인버터는 단순히 DC 전력을 AC 전력으로 변환하는 장치가 아닙니다. 태양광 모듈이 생산할 수 있는 전력을 최대한 끌어내는 제어 역할도 수행합니다.

MPPT가 적절하게 동작하지 않으면 태양광 모듈이 최대전력점에서 벗어난 상태로 운전하면서 실제 생산 가능한 발전량을 충분히 활용하지 못할 수 있습니다.

핵심 포인트
MPPT 성능은 순간적인 출력뿐 아니라 하루·한 달·1년 동안 누적되는 전체 태양광 발전량에도 영향을 줄 수 있습니다.

5. 대표적인 MPPT 제어 방식

P&O 방식

P&O는 Perturb and Observe의 약자입니다. 운전점을 조금 변화시킨 뒤 출력전력의 변화를 관찰하는 방식입니다.

출력이 증가하면 같은 방향으로 이동하고, 출력이 감소하면 반대 방향으로 이동하는 과정을 반복합니다. 구조가 비교적 단순해 널리 활용되는 방식입니다.

Incremental Conductance 방식

전압과 전류의 변화량을 이용해 최대전력점의 위치를 판단하는 방식입니다. 일사량이 빠르게 변화하는 조건에서 보다 정밀하게 최대전력점을 판단하기 위해 활용됩니다.

실제 상용 태양광 인버터에서는 제조사별로 이러한 기본 알고리즘을 개선하거나 여러 제어기법을 조합해 사용합니다.

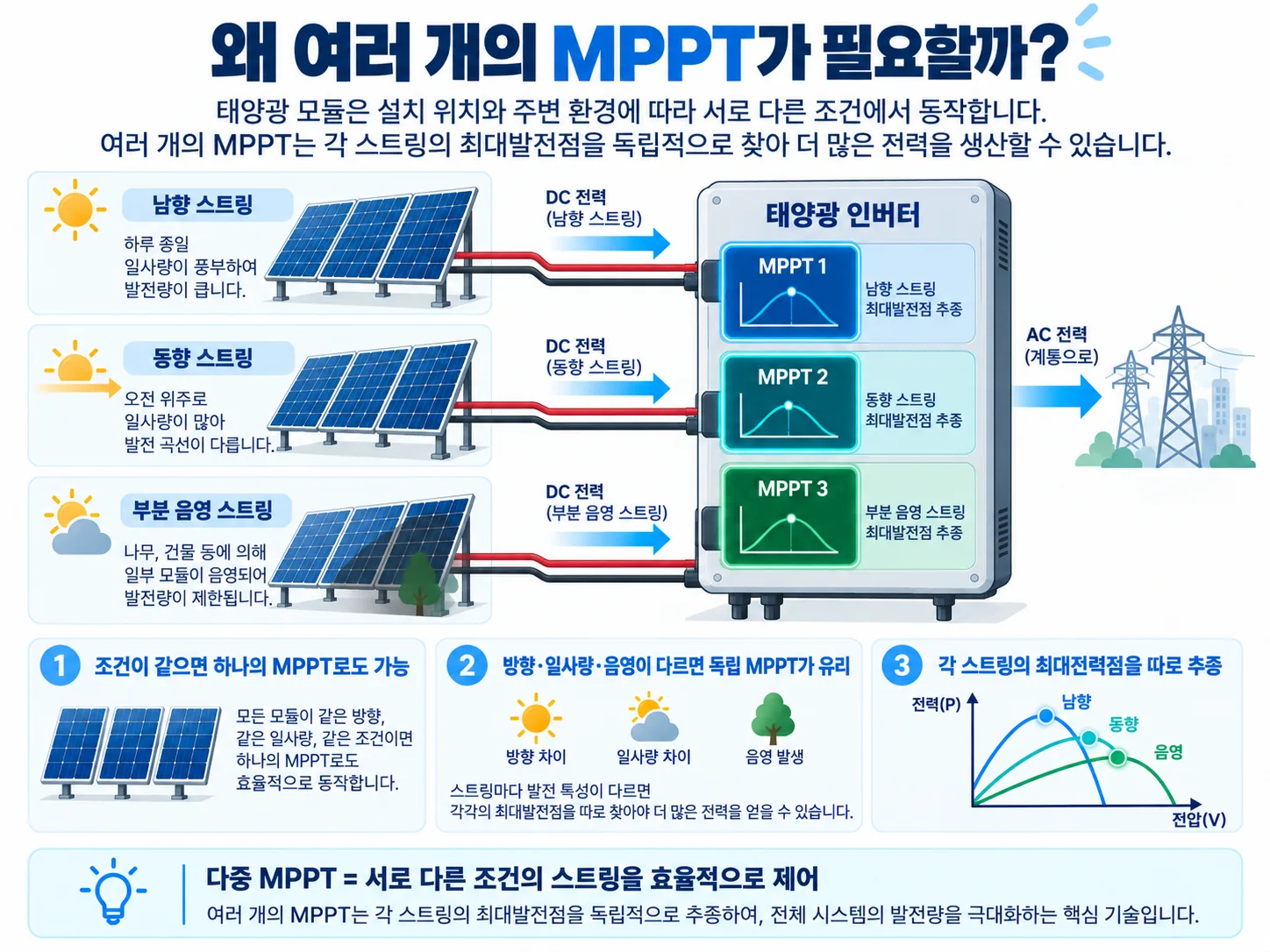

6. MPPT 개수가 여러 개인 이유

최근 스트링 인버터의 사양을 보면 MPPT가 2개, 4개, 8개 또는 그 이상으로 구성된 제품을 쉽게 볼 수 있습니다.

여러 개의 MPPT를 사용하는 가장 큰 이유는 서로 다른 발전 조건의 스트링을 독립적으로 제어하기 위해서입니다.

예를 들어 한 발전소 안에서도 일부 태양광 모듈은 남향, 일부는 동향으로 설치될 수 있습니다. 또 특정 스트링에만 나무나 건물 그림자가 생길 수도 있습니다.

이 스트링들을 하나의 MPPT에 묶으면 서로 다른 발전 특성이 영향을 주어 전체 출력이 최적점에서 벗어날 가능성이 있습니다.

반대로 조건이 다른 스트링을 각각 독립된 MPPT에 연결하면 각 스트링의 최대전력점을 따로 추적할 수 있습니다.

7. MPPT와 스트링은 무엇이 다를까?

구분	의미
스트링	여러 장의 태양광 모듈을 직렬로 연결한 모듈 그룹
MPPT	스트링 또는 스트링 그룹의 최대전력점을 추적하는 제어 기능

따라서 스트링 수와 MPPT 수가 반드시 같아야 하는 것은 아닙니다. 하나의 MPPT에 여러 개의 스트링이 병렬로 연결될 수도 있습니다.

태양광 인버터 선정 시에는 MPPT 개수뿐 아니라 MPPT당 입력전류, 최대 DC 입력전압, MPPT 전압범위, 연결 가능한 스트링 수, 최대 단락전류 등을 함께 확인해야 합니다.

8. MPPT 동작전압 범위도 중요하다

인버터 사양서에는 일반적으로 MPPT Voltage Range가 표시됩니다.

예를 들어 MPPT 동작전압 범위가 200~1,000V라면 실제 태양광 스트링의 운전전압이 이 범위 안에 들어와야 정상적인 MPPT 제어가 가능합니다.

특히 겨울철에는 낮은 온도로 인해 모듈 전압이 상승할 수 있고, 여름철에는 높은 모듈 온도로 운전전압이 낮아질 수 있습니다.

따라서 스트링 설계 시에는 단순히 정격전압만 보는 것이 아니라 최저·최고 온도 조건에서의 전압 변화까지 함께 검토해야 합니다.

9. 부분 음영이 생기면 MPPT는 어떻게 될까?

태양광 모듈 일부에 그림자가 생기면 P-V 곡선에 하나가 아닌 여러 개의 출력 피크가 나타날 수 있습니다.

이는 부분 음영과 바이패스 다이오드 동작, 스트링 간 발전량 차이 때문에 발생할 수 있습니다.

이러한 경우 단순한 MPPT 알고리즘은 가까운 출력 피크를 최대전력점으로 판단하고 실제 전체 구간에서 가장 높은 출력점을 놓칠 수 있습니다.

그래서 일부 인버터에는 전체 운전범위를 탐색하여 보다 높은 출력점을 찾는 Global MPPT 기능이 적용되기도 합니다.

MPPT 관련 용어 정리

용어	의미
MPP	태양광 모듈의 출력이 가장 큰 운전점
MPPT	최대전력점을 지속적으로 추적하는 제어 기능
Vmp	최대전력점에서의 전압
Imp	최대전력점에서의 전류
Voc	태양광 모듈의 개방전압
Isc	태양광 모듈의 단락전류

10. 자주 묻는 질문

Q. MPPT가 많으면 발전량이 무조건 증가하나요?

아닙니다. 모든 스트링의 방향과 일사조건이 동일하면 MPPT 개수가 많다고 해서 발전량이 크게 증가하지 않을 수 있습니다. 서로 다른 방향이나 음영 조건이 존재할 때 다중 MPPT의 장점이 커집니다.

Q. MPPT는 태양광 모듈 안에 있는 기능인가요?

일반적인 태양광 시스템에서는 MPPT가 태양광 인버터나 DC-DC 컨버터의 제어 기능으로 구현됩니다.

Q. 날씨가 변하면 MPPT도 계속 움직이나요?

그렇습니다. 일사량과 모듈 온도가 변하면 최대전력점도 이동하기 때문에 인버터는 지속적으로 새로운 운전점을 추적합니다.

Q. MPPT 효율과 인버터 효율은 같은 뜻인가요?

다릅니다. MPPT 효율은 최대전력점을 얼마나 정확하게 추종하는지를 나타내고, 인버터 변환효율은 입력된 DC 전력을 AC 전력으로 변환하는 과정의 효율을 의미합니다.

정리하면

태양광 MPPT는 현재 일사량과 온도 조건에서 태양광 모듈이 낼 수 있는 최대 전력을 찾아가는 인버터의 핵심 제어 기능입니다. 인버터는 전압과 전류를 측정하면서 운전점을 지속적으로 조절해 최대전력점 근처에서 태양광 시스템이 운전되도록 합니다.

따라서 태양광 인버터를 선정할 때는 정격용량뿐 아니라 MPPT 개수, MPPT 동작전압 범위, MPPT당 입력전류, 스트링 구성과 음영 조건까지 함께 확인하는 것이 중요합니다.
