발전소에서 우리 집까지 전기는 어떻게 올까? 발전·송전·변전·배전 과정
발전소에서 만들어진 전기는 곧바로 우리 집 콘센트로 오는 것이 아닙니다. 발전소에서 생산된 전력은 송전, 변전, 배전이라는 여러 단계를 거치면서 전압이 조정되고, 최종적으로 가정에서 사용할 수 있는 220V 전기로 공급됩니다.

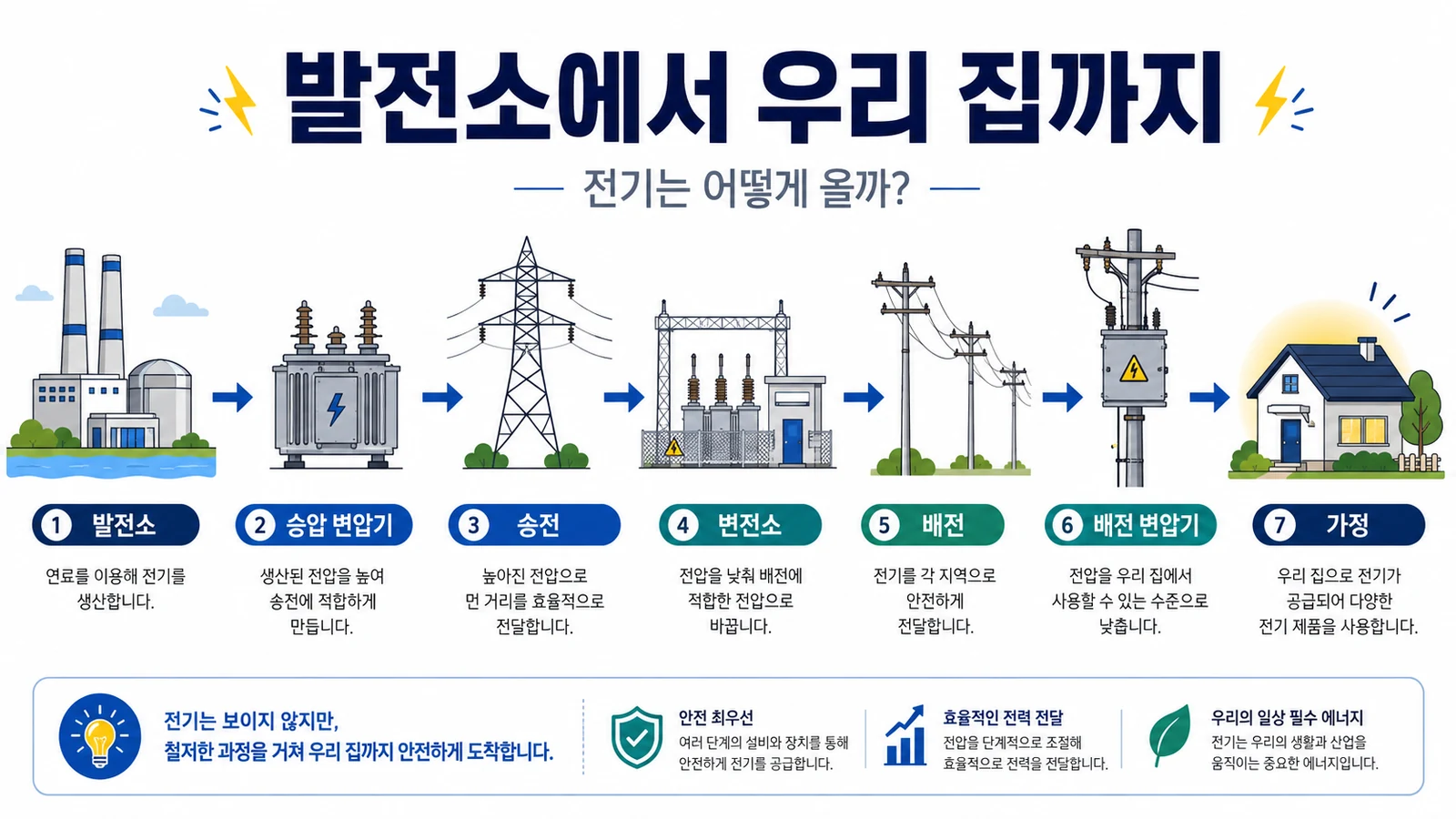

전체 흐름을 간단하게 정리하면 발전소 → 송전선로 → 변전소 → 배전선로 → 배전용 변압기 → 가정 순서입니다. 이 과정을 이해하면 발전, 송전, 변전, 배전의 차이와 전력계통의 기본 구조를 한 번에 이해할 수 있습니다.
발전소 → 전압을 높임 → 송전 → 변전소 → 전압을 낮춤 → 배전 → 배전용 변압기 → 가정 220V
발전소에서는 전기를 어떻게 만들까?
전기가 시작되는 곳은 발전소입니다. 발전소에서는 여러 형태의 에너지를 이용해 발전기를 회전시키거나 전기에너지를 직접 생산합니다.
화력발전과 원자력발전은 열을 이용해 증기를 만들고 터빈을 회전시켜 발전기를 구동합니다. 수력발전은 물의 힘을 이용하고, 풍력발전은 바람으로 터빈을 회전시킵니다.
태양광 발전은 조금 다릅니다. 태양광 모듈에서 직류전기인 DC가 만들어지고, 인버터를 이용해 전력계통에서 사용하는 교류전기 AC로 변환합니다.
발전 방식은 서로 다르지만 결과적으로 전력계통에 공급하기 적합한 형태의 전기에너지를 만드는 것이 발전 단계의 핵심입니다.

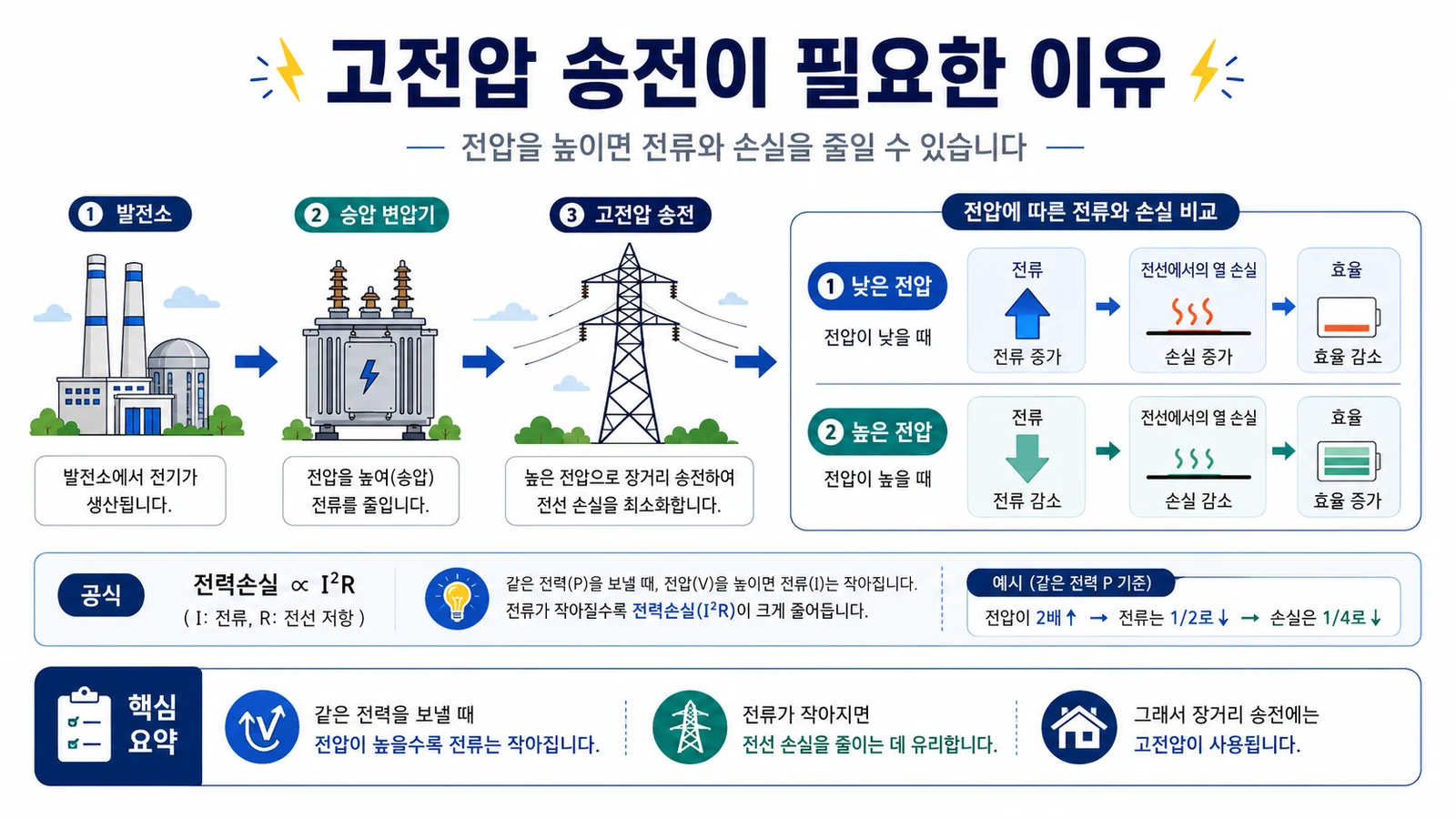

발전소에서 만든 전압을 왜 높일까?
발전소에서 만들어진 전기를 먼 지역까지 보내려면 먼저 전압을 높이는 과정이 필요합니다.
같은 전력을 전달할 때 전압을 높이면 필요한 전류를 낮출 수 있습니다. 전류가 작아지면 전선에서 발생하는 손실을 줄이는 데 유리합니다.
전선에서 발생하는 대표적인 손실은 전류의 제곱과 저항에 관계되므로, 많은 전력을 장거리로 보내는 송전계통에서는 높은 전압을 사용하는 것이 효율적입니다.
같은 양의 전력을 멀리 보낼 때는 높은 전압과 낮은 전류를 이용하는 것이 전력손실을 줄이는 데 유리합니다.
송전이란 무엇인가?
송전은 발전소에서 생산된 대규모 전력을 높은 전압으로 먼 지역까지 운반하는 과정입니다.
도로나 산을 지나가는 대형 철탑과 여러 가닥의 전선을 본 적이 있다면 대부분 송전설비의 일부라고 볼 수 있습니다.
우리나라 전력계통에서는 154kV, 345kV, 765kV와 같은 높은 전압의 송전망이 사용됩니다. 필요한 전력량과 거리, 전력계통의 구성에 따라 적용되는 전압은 달라집니다.
송전의 핵심은 발전소에서 만들어진 대규모 전력을 전력손실을 줄이면서 필요한 지역까지 안정적으로 전달하는 것입니다.
변전소는 무슨 일을 할까?
송전선로를 통해 이동한 전기는 변전소로 들어갑니다.
변전소의 중요한 역할 가운데 하나는 전압을 필요한 수준으로 바꾸는 것입니다. 발전소 근처에서는 장거리 송전을 위해 전압을 높이고, 전력을 사용하는 지역에 가까워질수록 전압을 단계적으로 낮춥니다.
이 과정에서 핵심적인 역할을 하는 장치가 변압기입니다.
변압기는 교류전기의 전압을 높이거나 낮추는 장치입니다. 높은 송전전압을 그대로 가정이나 상가에서 사용할 수 없기 때문에 여러 단계의 변압 과정을 거쳐 적절한 전압으로 조정합니다.
변전소는 전압만 바꾸는 곳일까?
아닙니다. 변전소에서는 전압 변환뿐 아니라 전력을 다른 선로로 분배하고, 차단기와 보호계전기 등을 이용해 전력계통의 이상 상태에 대응하는 역할도 수행합니다.
따라서 변전소는 단순한 전압 변환 시설이 아니라 전력계통을 연결하고 보호하며 전력을 분배하는 중요한 거점이라고 이해하는 것이 정확합니다.
배전이란 무엇인가?
변전소에서 전압이 낮아진 전기는 이제 우리가 생활하는 도시와 주택가, 상업지역, 공장 등으로 이동합니다. 이 과정을 배전이라고 합니다.
송전이 대규모 전력을 먼 거리까지 운반하는 역할이라면, 배전은 전력을 실제 소비자가 있는 지역으로 나누어 공급하는 역할에 가깝습니다.
우리나라에서는 일반적으로 22.9kV급 배전계통을 통해 지역 곳곳으로 전력이 공급됩니다.
주택가에서 볼 수 있는 전봇대의 전선이나 지중 배전선로 역시 배전계통의 일부입니다.
22.9kV 전기가 어떻게 220V가 될까?
배전선로의 전압을 가정에서 그대로 사용할 수는 없습니다. 따라서 주택이나 건물에 전기가 들어오기 전에 다시 한번 전압을 낮춰야 합니다.
이때 사용하는 것이 배전용 변압기입니다.
전봇대 위에서 원통형 변압기를 본 적이 있다면 배전용 변압기일 가능성이 높습니다. 최근에는 지중 배전이 확대되면서 지상 설치형이나 건물 내부의 변압설비도 많이 사용됩니다.
배전용 변압기를 통해 전압을 낮춘 뒤 최종적으로 가정에서 사용하는 220V 전원으로 공급됩니다.
발전·송전·변전·배전 차이 한눈에 보기
| 구분 | 주요 역할 | 쉽게 이해하면 |
|---|---|---|
| 발전 | 전기에너지 생산 | 전기를 만드는 단계 |
| 송전 | 대규모 전력을 장거리 전달 | 전기를 멀리 보내는 단계 |
| 변전 | 전압 조정 및 계통 연결·보호 | 전압을 필요한 수준으로 바꾸는 단계 |
| 배전 | 소비지역으로 전력 공급 | 전기를 각 사용자에게 나누어 보내는 단계 |
전력계통이란 무엇인가?

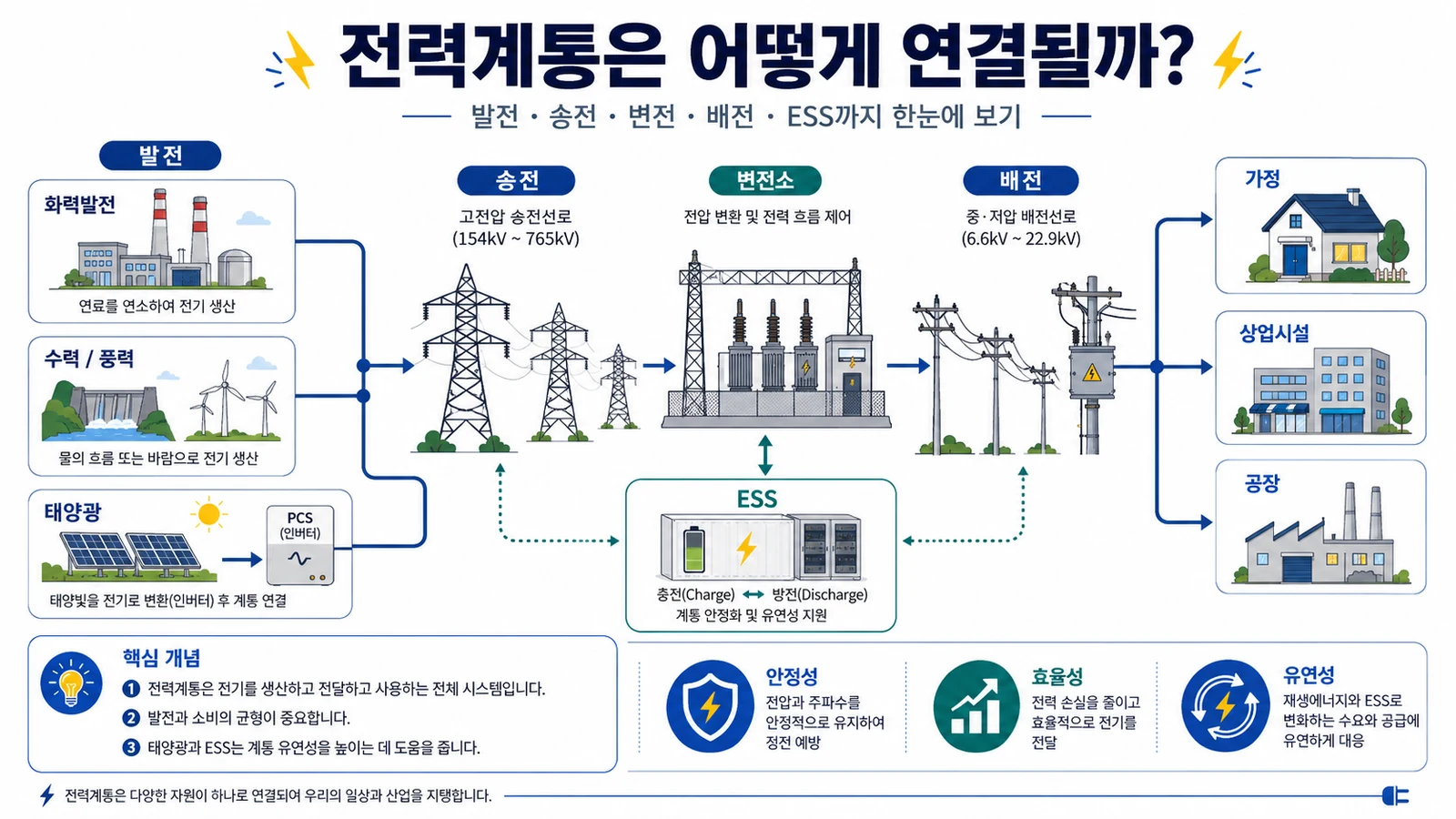

발전소, 송전선로, 변전소, 배전선로와 각종 전력설비를 하나의 연결된 시스템으로 보면 이것을 전력계통이라고 합니다.
전력계통에서는 발전되는 전력과 소비되는 전력이 항상 균형을 이루도록 관리해야 합니다.
전기는 대규모로 저장하기 어려웠기 때문에 오랫동안 생산과 소비를 실시간으로 맞추는 방식으로 전력계통이 운영되어 왔습니다.
최근에는 태양광과 풍력 같은 재생에너지의 비중이 증가하면서 전력 생산량의 변동을 조정하기 위한 ESS와 다양한 전력변환 기술의 중요성도 커지고 있습니다.
전기는 왜 여러 번 전압을 바꿀까?
발전소에서 우리 집까지 전기가 이동하는 동안 전압을 여러 번 바꾸는 가장 큰 이유는 효율적인 전력 전달과 안전한 사용 때문입니다.
먼 거리에서는 높은 전압으로 전송해 전력손실을 줄이고, 실제 사용하는 장소에 가까워질수록 전압을 낮춰 설비와 사용 환경에 적합하도록 만드는 것입니다.
✔ 발전소에서는 전기를 생산합니다.
✔ 장거리 송전을 위해 전압을 높입니다.
✔ 송전선로를 통해 대규모 전력을 먼 지역으로 전달합니다.
✔ 변전소에서는 전압을 단계적으로 조정하고 전력계통을 연결·보호합니다.
✔ 배전계통을 통해 도시와 주택가 등 소비지역으로 전력을 공급합니다.
✔ 배전용 변압기를 거쳐 가정에서 사용할 수 있는 220V 전원이 공급됩니다.
자주 묻는 질문
송전과 배전의 차이는 무엇인가요?
송전은 발전소에서 만들어진 대규모 전력을 높은 전압으로 장거리 전달하는 과정이고, 배전은 전력을 소비자가 있는 지역으로 나누어 공급하는 과정입니다.
전봇대 위의 변압기는 왜 필요한가요?
배전선로의 높은 전압을 가정과 소규모 건물에서 사용할 수 있는 낮은 전압으로 변환하기 위해 필요합니다.
송전전압은 왜 높은가요?
같은 전력을 전달할 때 전압을 높이면 필요한 전류를 낮출 수 있습니다. 전류가 낮아지면 전선에서 발생하는 전력손실을 줄이는 데 유리하기 때문입니다.
전력계통에는 발전소와 전선만 포함되나요?
아닙니다. 발전소, 송전선로, 변전소, 배전선로뿐 아니라 변압기, 차단기, 보호설비, 제어시스템 등 전기를 안정적으로 생산하고 전달하기 위한 다양한 설비가 포함됩니다.
ESS는 전력계통에서 어떤 역할을 하나요?
ESS는 전기에너지를 저장했다가 필요할 때 공급할 수 있는 시스템입니다. 재생에너지의 출력 변동 대응, 전력 수급 조정, 계통 안정성 향상 등 다양한 목적으로 활용할 수 있습니다.
