수배전반이란 무엇일까?
건물 전기의 출발점 이해하기

우리가 사용하는 전기는 건물 안으로 들어온 뒤 바로 콘센트로 향하지 않습니다. 전기를 받고, 전압을 바꾸고, 여러 회로로 나누고, 이상이 생기면 차단하는 여러 단계를 거칩니다.

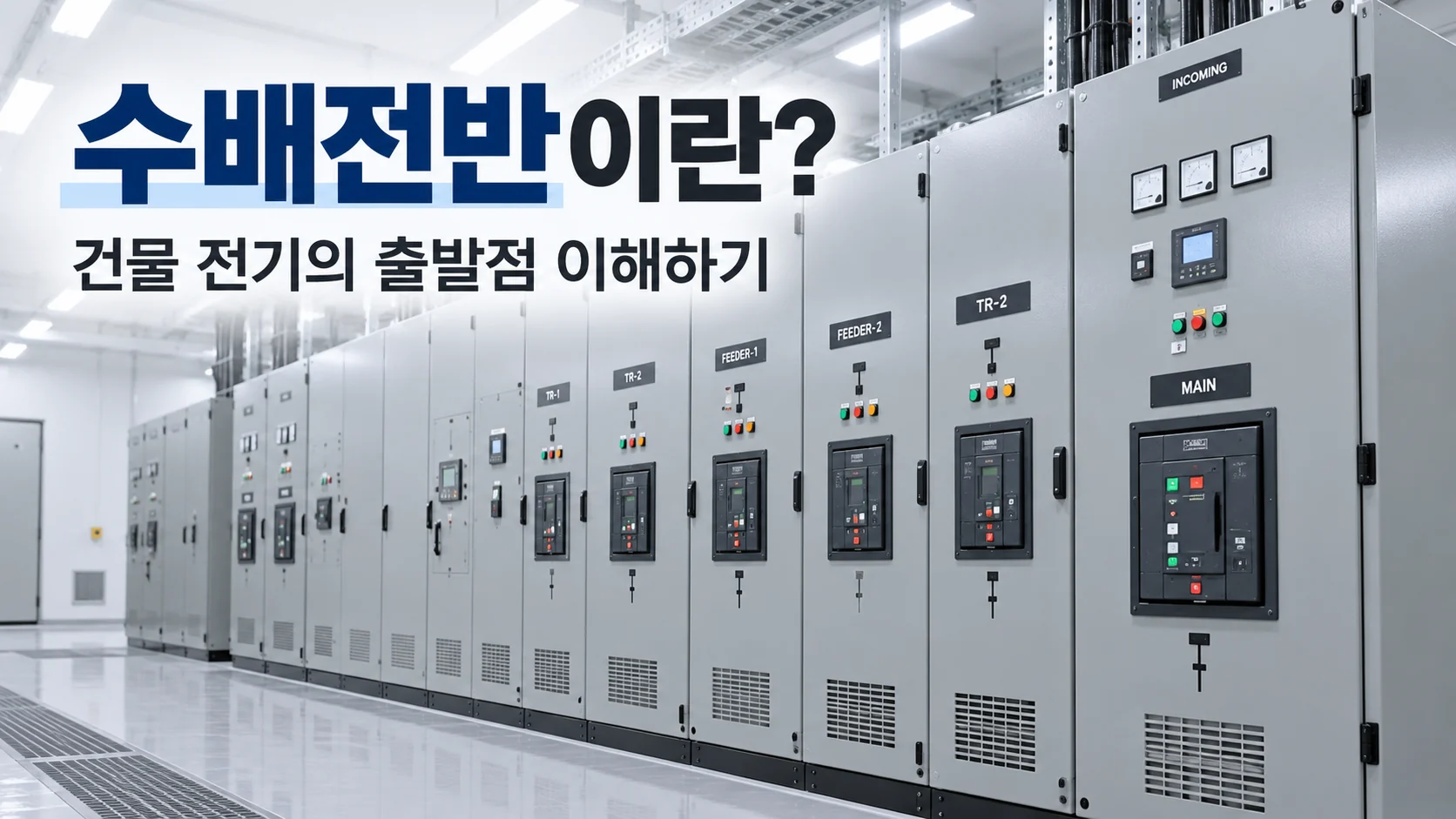

아파트나 상가, 공장, 병원처럼 전기를 많이 사용하는 건물에는 일반 가정의 분전함보다 훨씬 큰 전기설비가 설치되어 있습니다. 전기실에 들어가 보면 여러 개의 금속함이 나란히 배치되어 있는데, 이 가운데 전기를 받아 안전하게 나누어 공급하는 핵심 설비가 바로 수배전반입니다.

쉽게 말하면 수배전반은 외부에서 공급된 전기를 건물 내부로 받아들이고, 필요한 전압으로 변환한 뒤 각 전기설비에 안전하게 분배하기 위한 설비입니다.

수배전반을 이해하면 건물이나 공장에서 전기가 어떤 과정을 거쳐 조명, 콘센트, 엘리베이터, 냉난방설비, 모터와 같은 부하까지 전달되는지 전체적인 전력 흐름을 이해하기 쉬워집니다.

한눈에 보는 핵심

수배전반 = 전기를 받고 → 보호하고 → 전압을 변환하고 → 각 설비로 나누어 공급하는 전력설비

이 글에서 알아볼 내용

① 수배전반이란 무엇인지

② 전기가 건물 안으로 들어오는 과정

③ 수전반과 배전반의 차이

④ 수배전반 내부 주요 구성품

⑤ 변압기의 역할

⑥ 사고 발생 시 보호 동작

⑦ 수배전반과 분전반의 차이

1. 수배전반이란?

수배전반이라는 말은 크게 수전과 배전으로 나누어 생각하면 이해하기 쉽습니다.

수전(受電) : 외부 전력계통에서 전기를 받아들이는 것

배전(配電) : 받아온 전기를 필요한 장소와 설비로 나누어 공급하는 것

따라서 수배전반은 단순한 전기함 하나라기보다, 건물이나 공장에서 전기를 받아 보호하고 변환하고 분배하기 위해 구성된 여러 전기기기의 집합이라고 이해하는 것이 좋습니다.

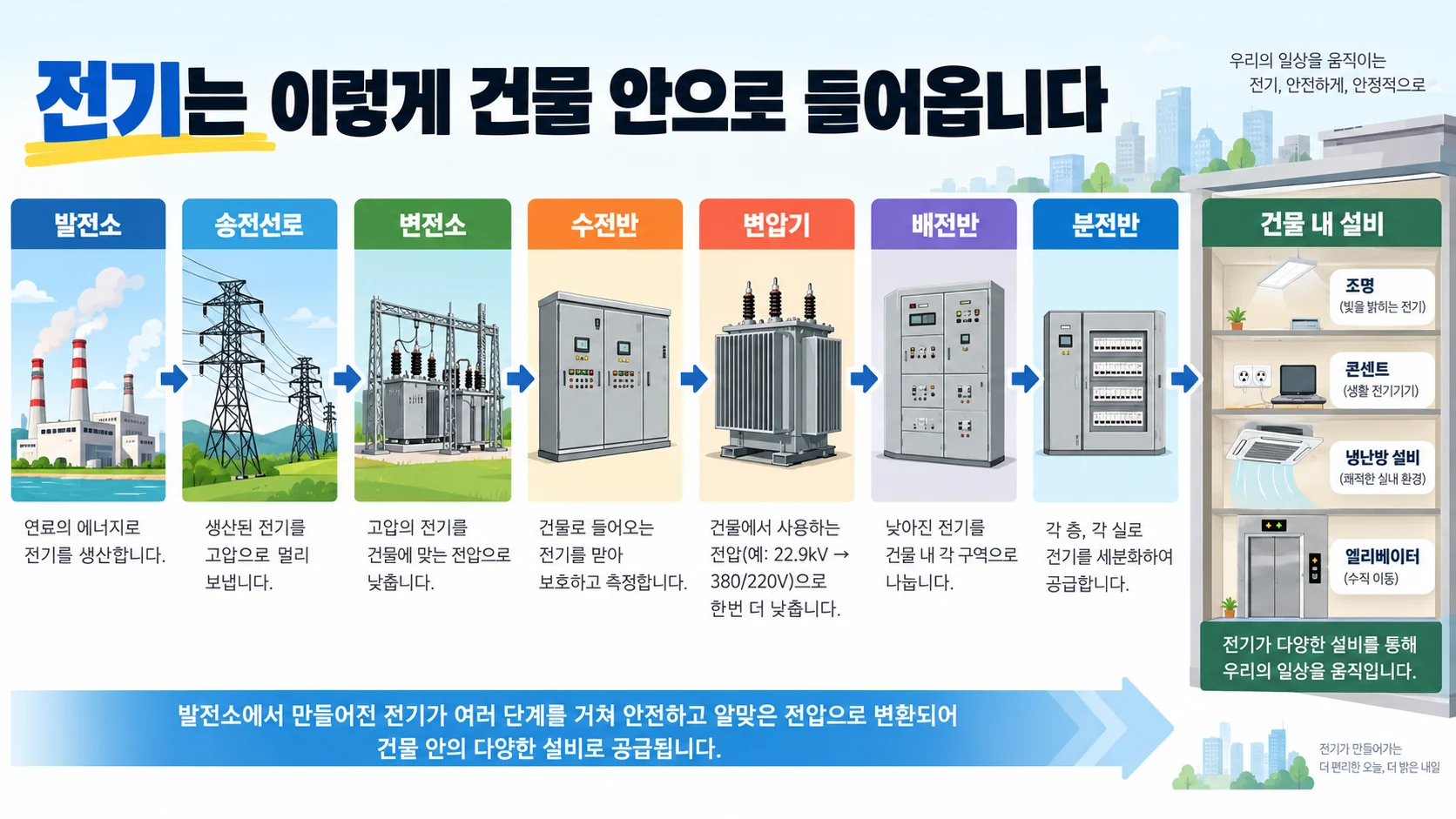

2. 전기는 어떻게 건물 안으로 들어올까?

발전소에서 생산된 전기는 송전선로와 변전소를 거쳐 지역으로 이동하고, 이후 배전계통을 통해 건물의 수전설비로 들어옵니다.

발전소 → 송전 → 변전 → 배전 → 수전 → 변압 → 건물 내부 배전 → 전기기기

대형 건물이나 공장은 일반 가정과 비교해 훨씬 많은 전력을 사용하기 때문에 비교적 높은 전압으로 전기를 공급받는 경우가 많습니다.

같은 전력을 전달할 때 전압을 높이면 필요한 전류를 줄일 수 있습니다. 전류가 줄어들면 전선에서 발생하는 손실과 설비 부담을 줄이는 데 유리합니다.

이후 건물 내부에서는 변압기를 이용해 조명, 콘센트, 모터, 냉난방설비 등에서 사용할 수 있는 전압으로 바꾸어 공급합니다.

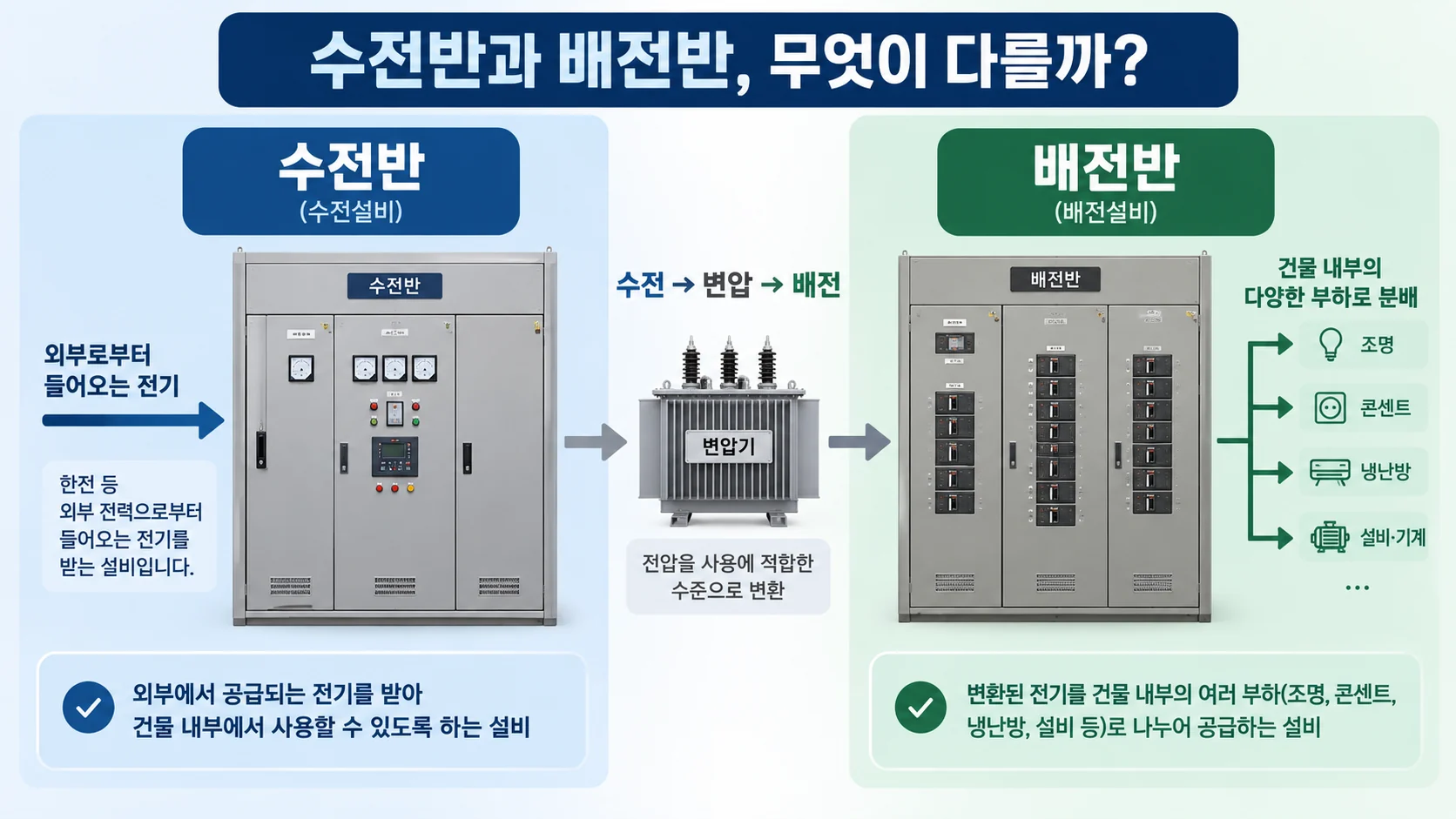

3. 수전반과 배전반은 무엇이 다를까?

수배전반을 처음 접할 때 가장 많이 헷갈리는 부분이 수전반과 배전반의 차이입니다.

구분	수전반	배전반
주요 역할	외부에서 공급되는 전기를 받아들임	내부 여러 설비로 전기를 분배
위치	건물 전력계통의 입구	여러 부하로 전력을 보내는 구간
쉽게 표현하면	전기를 받는 곳	전기를 나누어 주는 곳

쉽게 기억하기
수전반은 건물 전기의 입구, 배전반은 건물 내부 전기의 분배센터라고 생각하면 이해하기 쉽습니다.

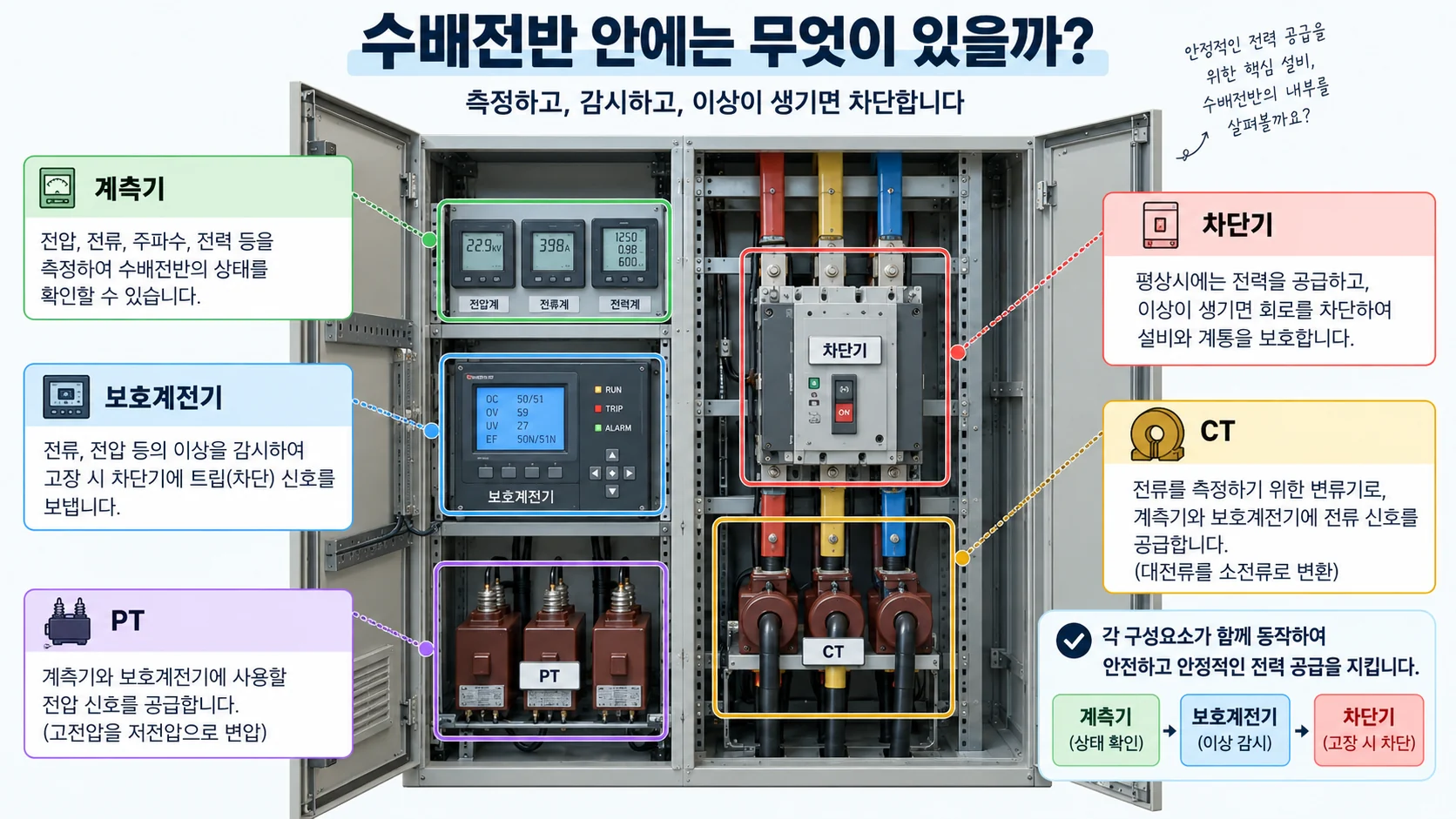

4. 수배전반 안에는 어떤 장치가 있을까?

수배전반 내부에는 단순히 전선을 연결하는 장치만 있는 것이 아닙니다. 전압과 전류를 측정하고 이상상태를 감시하며, 문제가 발생하면 전원을 빠르게 차단하기 위한 여러 기기가 함께 구성됩니다.

차단기

정상상태에서는 전기를 공급하고, 과전류나 단락 등 이상상태가 발생하면 회로를 차단해 설비를 보호합니다.

CT

CT는 Current Transformer의 약자로 변류기라고 합니다. 큰 전류를 계측기나 보호계전기가 사용할 수 있는 값으로 변환합니다.

PT

PT는 Potential Transformer의 약자로 계기용 변압기라고 합니다. 높은 전압을 계측기와 보호장치가 사용할 수 있는 수준으로 변환합니다.

보호계전기

전압과 전류 상태를 감시하다가 설정된 이상상태를 감지하면 차단기에 동작 신호를 보내 사고가 발생한 회로를 분리합니다.

계측기

전압, 전류, 전력, 전력량, 역률 등 전력설비의 운전상태를 확인하는 데 사용됩니다.

5. 변압기는 왜 필요할까?

변압기는 수배전설비에서 매우 중요한 장치입니다. 높은 전압으로 공급된 전기를 건물 내부에서 사용할 수 있는 전압으로 바꾸는 역할을 합니다.

전압 변환의 기본 흐름

높은 전압 → 변압기 → 건물에서 사용하는 전압

예를 들어 고압으로 전기를 공급받는 시설에서는 변압기를 이용해 380V나 220V 계통 등 각 설비에서 필요한 전압으로 낮춘 뒤 부하에 전력을 공급할 수 있습니다.

따라서 변압기는 높은 전압으로 공급받는 전력계통과 실제 건물 내부에서 사용하는 저압 전기설비 사이를 연결하는 핵심 장치라고 할 수 있습니다.

6. 사고가 발생하면 어떻게 설비를 보호할까?

수배전반의 중요한 역할은 전력을 나누어 공급하는 것만이 아닙니다. 전기설비에서 사고가 발생했을 때 문제가 다른 설비로 확대되지 않도록 보호하는 역할도 매우 중요합니다.

이상 발생 → 보호계전기 감지 → 차단기 동작 → 사고 회로 분리

단락이나 과전류, 지락과 같은 이상상태가 발생하면 보호계전기가 CT와 PT 등에서 전달받은 정보를 이용해 전력계통의 상태를 판단합니다.

이상이 설정된 기준을 넘어가면 보호계전기는 차단기에 동작 신호를 보내고, 차단기는 문제가 발생한 회로를 전력계통에서 분리합니다.

이러한 보호동작을 통해 사고 범위를 줄이고 다른 정상 설비까지 영향을 받는 것을 최소화할 수 있습니다.

7. 수배전반과 분전반은 같은 것일까?

수배전반과 분전반은 모두 전기를 나누어 공급하는 기능이 있기 때문에 처음 보면 비슷한 설비처럼 느껴질 수 있습니다. 하지만 담당하는 범위와 역할에는 차이가 있습니다.

구분	수배전반	분전반
담당 범위	건물 전체의 주요 전력계통	층·공간·세부 회로
주요 역할	수전·보호·변압·배전	조명·콘센트 등 세부 회로 분배

수배전설비 → 배전 → 분전반 → 조명·콘센트·각종 전기기기

⚠ 안전이 가장 중요합니다

수배전설비에는 높은 전압과 큰 전류가 존재할 수 있습니다. 전문지식과 적절한 안전조치 없이 임의로 문을 열거나 내부 장치를 조작해서는 안 됩니다. 점검과 유지보수는 관련 절차에 따라 전문 인력이 수행해야 합니다.

자주 묻는 질문

Q. 모든 건물에 큰 수배전반이 있나요?

아닙니다. 건물의 규모와 전력사용량, 수전방식에 따라 필요한 설비의 종류와 규모가 달라집니다.

Q. 수전반과 배전반의 가장 큰 차이는 무엇인가요?

수전반은 외부에서 공급되는 전기를 받아들이는 역할을 하고, 배전반은 받아온 전력을 건물 내부의 여러 전기설비로 나누어 공급하는 역할을 합니다.

Q. 수배전반과 분전반은 같은 설비인가요?

다릅니다. 수배전반은 건물 전체의 주요 전력을 받아 보호하고 분배하는 설비이고, 분전반은 이후 단계에서 전기를 더 작은 회로로 나누어 공급합니다.

Q. 차단기가 떨어지면 바로 다시 올려도 되나요?

반복적인 차단에는 과부하, 단락, 지락 또는 설비 이상 등의 원인이 있을 수 있습니다. 원인을 확인하지 않은 상태에서 반복적으로 투입하는 것은 피하는 것이 좋습니다.

Q. 일반인이 수배전반 내부를 확인해도 되나요?

고압이나 대용량 전력설비는 매우 위험할 수 있습니다. 전문지식과 안전조치 없이 임의로 개방하거나 조작해서는 안 됩니다.

정리하면

수배전반은 외부에서 공급되는 전기를 받아 건물 내부의 여러 전기설비에 안전하게 공급하기 위한 핵심 전력설비입니다. 전기를 받고, 전압을 바꾸고, 여러 회로로 나누며, 이상이 발생하면 설비를 보호하는 역할까지 담당합니다.

우리가 콘센트에 플러그를 꽂을 때는 단순히 220V 전기만 보이지만, 그 전기가 콘센트까지 도착하기 전에는 수전반과 변압기, 배전반, 차단기와 보호계전기 등 여러 설비가 전력의 흐름을 관리하고 있습니다.

수배전반은 눈에 잘 보이지 않는 전기실 안에 있지만, 건물 전체에 안정적으로 전기를 공급하기 위해 반드시 필요한 건물 전기의 출발점이라고 할 수 있습니다.
