유효전력·무효전력·피상전력 차이 쉽게 이해하기

유효전력·무효전력·피상전력 차이 쉽게 이해하기

kW·kvar·kVA는 무엇이 다르고, 왜 전력설비에서는 세 가지를 구분해서 사용할까요?

ELECTRIC POWER BASICS

같은 전력인데 왜 kW, kvar, kVA로 나눌까?

전기설비에서는 실제 일을 하는 전력뿐 아니라 모터와 변압기가 자기장을 형성하는 데 필요한 전력까지 함께 고려해야 합니다. 유효전력, 무효전력, 피상전력의 차이를 이해하면 역률과 변압기·인버터 용량도 훨씬 쉽게 이해할 수 있습니다.

먼저 핵심만 정리하면

유효전력 P (kW) = 실제로 빛, 열, 회전 등 일을 하는 전력

무효전력 Q (kvar) = 모터·변압기 등의 자기장 형성에 필요한 전력

피상전력 S (kVA) = 전원과 설비가 전체적으로 감당해야 하는 전력의 크기

목차

1. 유효전력이란?

2. 무효전력이란?

3. 피상전력이란?

4. 전원에서 부하까지 전력은 어떻게 흐를까?

5. 전력삼각형으로 보는 P·Q·S 관계

6. 역률과 어떤 관계가 있을까?

7. 왜 전기설비 용량에 kVA를 사용할까?

8. kW·kvar·kVA 한눈에 비교

1. 유효전력이란?

유효전력(Active Power)은 전기에너지가 실제로 다른 형태의 에너지로 변환되어 일을 하는 전력입니다. 기호는 P, 단위는 일반적으로 W 또는 kW를 사용합니다.

전등이 빛을 내고, 전기히터가 열을 만들고, 모터가 회전하여 기계를 움직이는 과정에서 실제로 사용되는 부분이 유효전력입니다.

쉽게 기억하면
유효전력은 전기를 사용했을 때 실제로 결과를 만들어 내는 전력입니다.

2. 무효전력이란?

무효전력(Reactive Power)은 직접적인 기계적 일이나 열에너지로 변환되지는 않지만, 모터와 변압기 같은 교류 설비가 자기장을 형성하고 정상적으로 동작하기 위해 필요한 전력입니다.

기호는 Q, 단위는 var 또는 kvar를 사용합니다. 유도전동기, 변압기, 리액터처럼 인덕턴스 성분이 큰 설비에서는 특히 무효전력이 중요합니다.

무효전력을 단순히 '쓸모없는 전력'이라고 표현하는 것은 정확하지 않습니다. 교류계통에서 전원과 부하 사이를 오가면서 전기장이나 자기장을 형성하는 데 필요한 에너지 흐름으로 이해하는 편이 좋습니다.

핵심 포인트
무효전력 자체가 직접 일을 하는 것은 아니지만 모터와 변압기 등 많은 교류 설비가 정상적으로 동작하는 데 필요한 요소입니다.

3. 피상전력이란?

피상전력(Apparent Power)은 전원 측에서 바라본 전체 전력의 크기입니다. 기호는 S, 단위는 VA 또는 kVA를 사용합니다.

전원과 변압기, 발전기, 인버터, 케이블 등은 실제 일을 하는 유효전력뿐 아니라 무효전력으로 인해 흐르는 전류까지 함께 감당해야 합니다.

따라서 전기설비의 용량을 검토할 때는 단순히 kW만 확인하는 것이 아니라 kVA, 정격전류, 역률도 함께 살펴봐야 합니다.

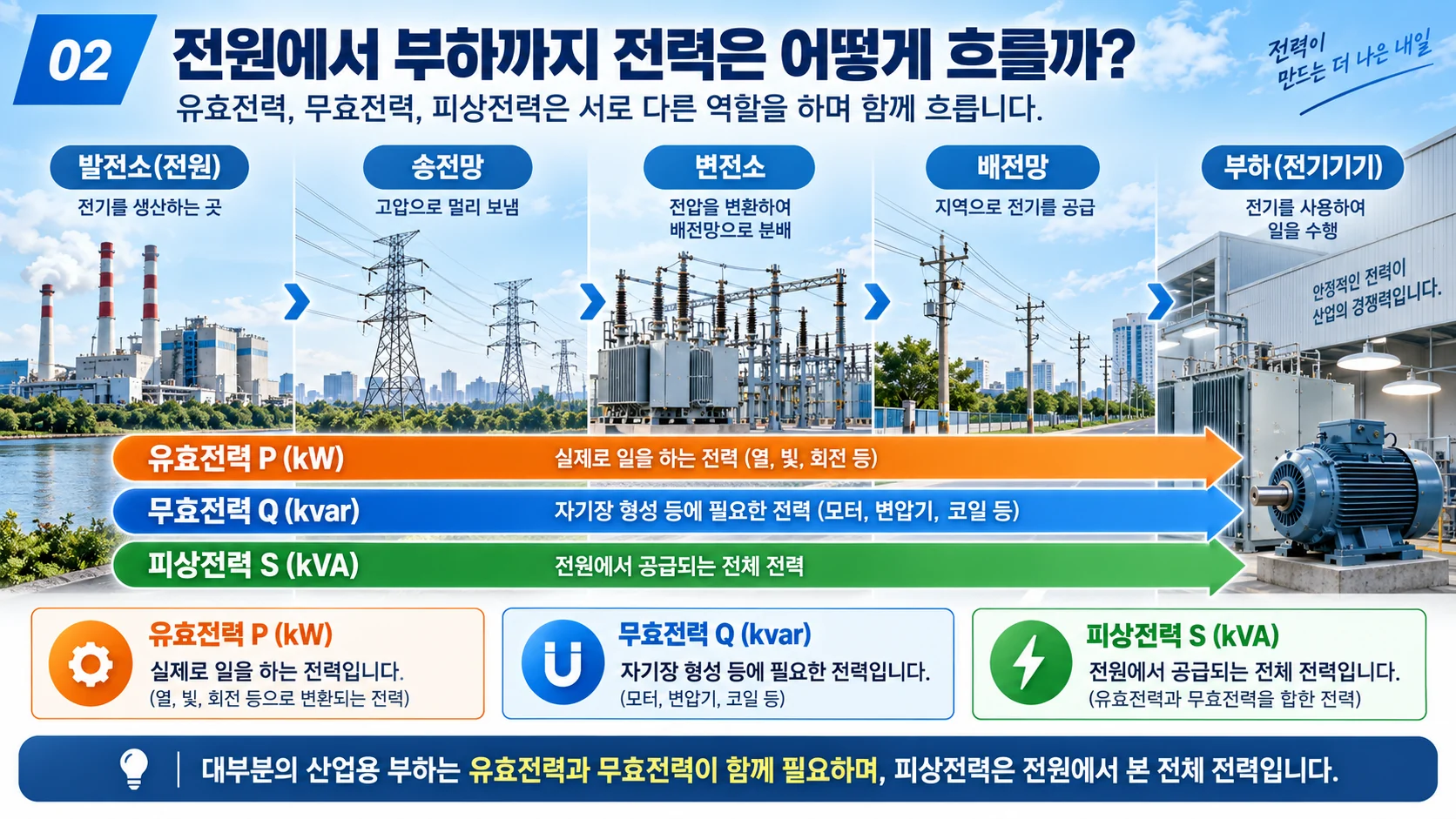

4. 전원에서 부하까지 전력은 어떻게 흐를까?

전기는 발전소에서 생산된 뒤 송전망과 변전소, 배전망을 거쳐 공장이나 가정의 부하에 공급됩니다. 이 과정에서 부하의 특성에 따라 유효전력과 무효전력이 함께 존재합니다.

조명이나 히터와 같은 저항성 부하는 공급받은 전력을 주로 빛이나 열로 변환하기 때문에 유효전력의 비중이 높습니다. 반면 모터와 변압기처럼 코일이 포함된 설비는 자기장을 형성하기 위해 무효전력을 필요로 합니다.

결국 전원과 전력설비는 두 요소를 모두 감당해야 하므로 전체 전력 규모인 피상전력이 중요해집니다.

한 줄 정리
실제 일을 하는 부분은 kW, 자기장 형성 등에 필요한 부분은 kvar, 전원과 설비가 전체적으로 감당하는 크기는 kVA입니다.

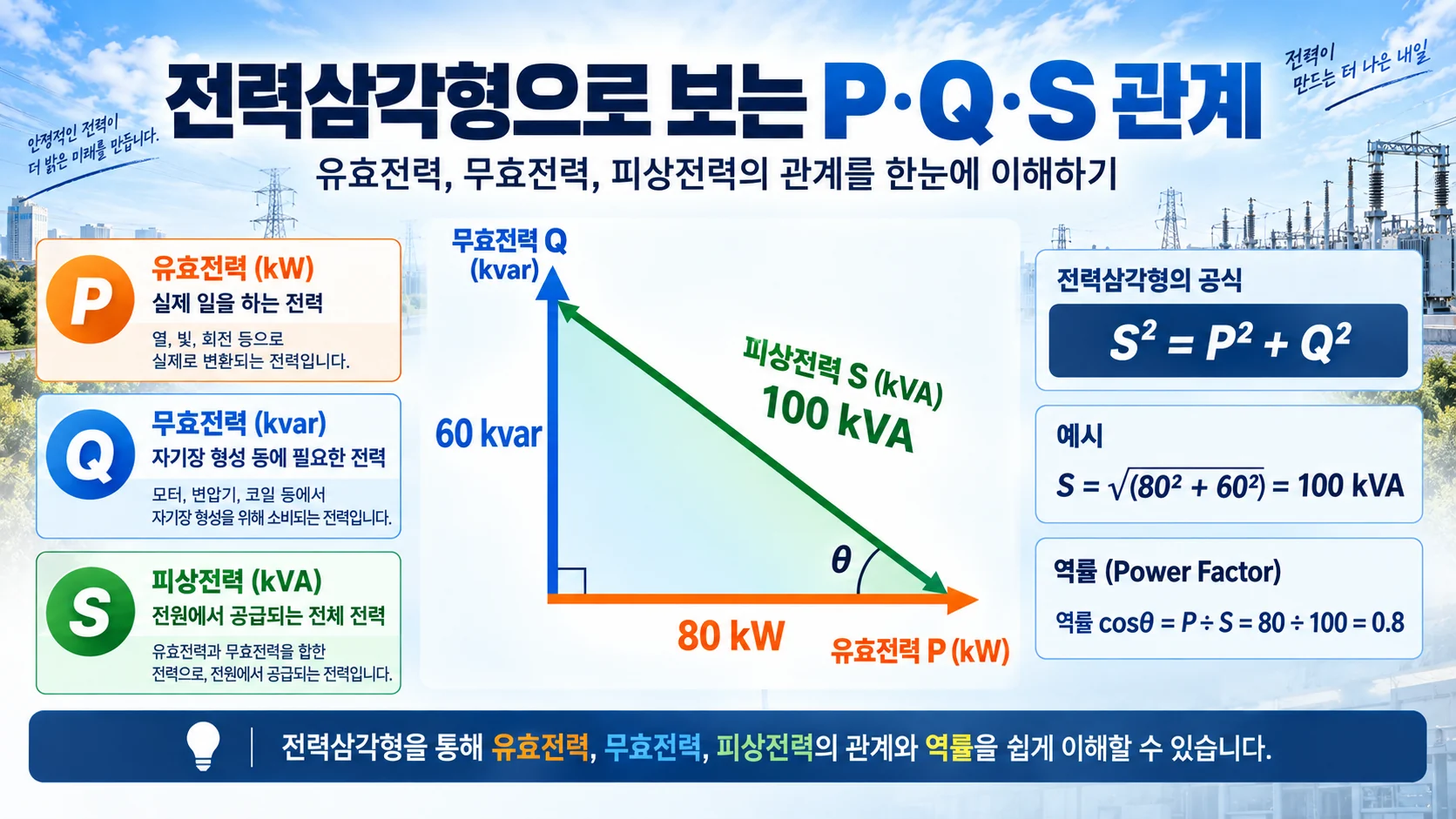

5. 전력삼각형으로 보는 P·Q·S 관계

유효전력 P, 무효전력 Q, 피상전력 S의 관계는 기본적인 교류 회로에서 전력삼각형으로 이해할 수 있습니다.

S² = P² + Q²

피상전력² = 유효전력² + 무효전력²

예를 들어 어떤 설비의 유효전력이 80kW, 무효전력이 60kvar라고 가정해 보겠습니다.

S = √(80² + 60²) = 100kVA

이 설비가 실제로 하는 일은 80kW이지만, 전원과 관련 전력설비는 약 100kVA 수준의 피상전력을 처리해야 한다는 의미입니다.

참고
전력삼각형은 전기 기초를 이해하기 위한 정현파 교류의 기본적인 설명입니다. 고조파가 많은 비선형 부하에서는 전력 관계를 더 세부적으로 검토해야 합니다.

6. 역률과 어떤 관계가 있을까?

유효전력과 피상전력의 비율을 나타내는 값이 바로 역률(Power Factor)입니다.

역률 = P ÷ S

앞의 예제에서 유효전력이 80kW이고 피상전력이 100kVA라면 역률은 0.8입니다.

80 ÷ 100 = 0.8

같은 유효전력을 사용하는 설비라도 역률이 낮으면 더 큰 전류가 필요할 수 있습니다. 이는 케이블과 변압기 등 전력설비의 부담과 손실을 증가시키는 원인이 됩니다.

왜 역률 관리가 중요할까?
필요한 유효전력은 그대로인데 무효전력이 증가하면 피상전력과 전류가 커질 수 있기 때문입니다.

7. 왜 전기설비 용량에 kVA를 사용할까?

변압기나 발전기의 명판을 보면 kW보다 kVA가 표시된 경우가 많습니다. 이러한 설비는 유효전력만 처리하는 것이 아니라 부하의 역률에 따라 달라지는 전체 전류를 감당해야 하기 때문입니다.

예를 들어 100kVA 변압기에서 역률이 1이라면 이론적으로 유효전력 100kW에 가까운 부하를 공급할 수 있습니다. 하지만 역률이 0.8이라면 같은 100kVA 조건에서 유효전력은 약 80kW가 됩니다.

실무적으로는
모터, 변압기, 발전기, UPS, 인버터, PCS 등을 검토할 때 kW뿐 아니라 kVA, 정격전류, 역률, 무효전력 공급능력도 함께 확인해야 합니다.

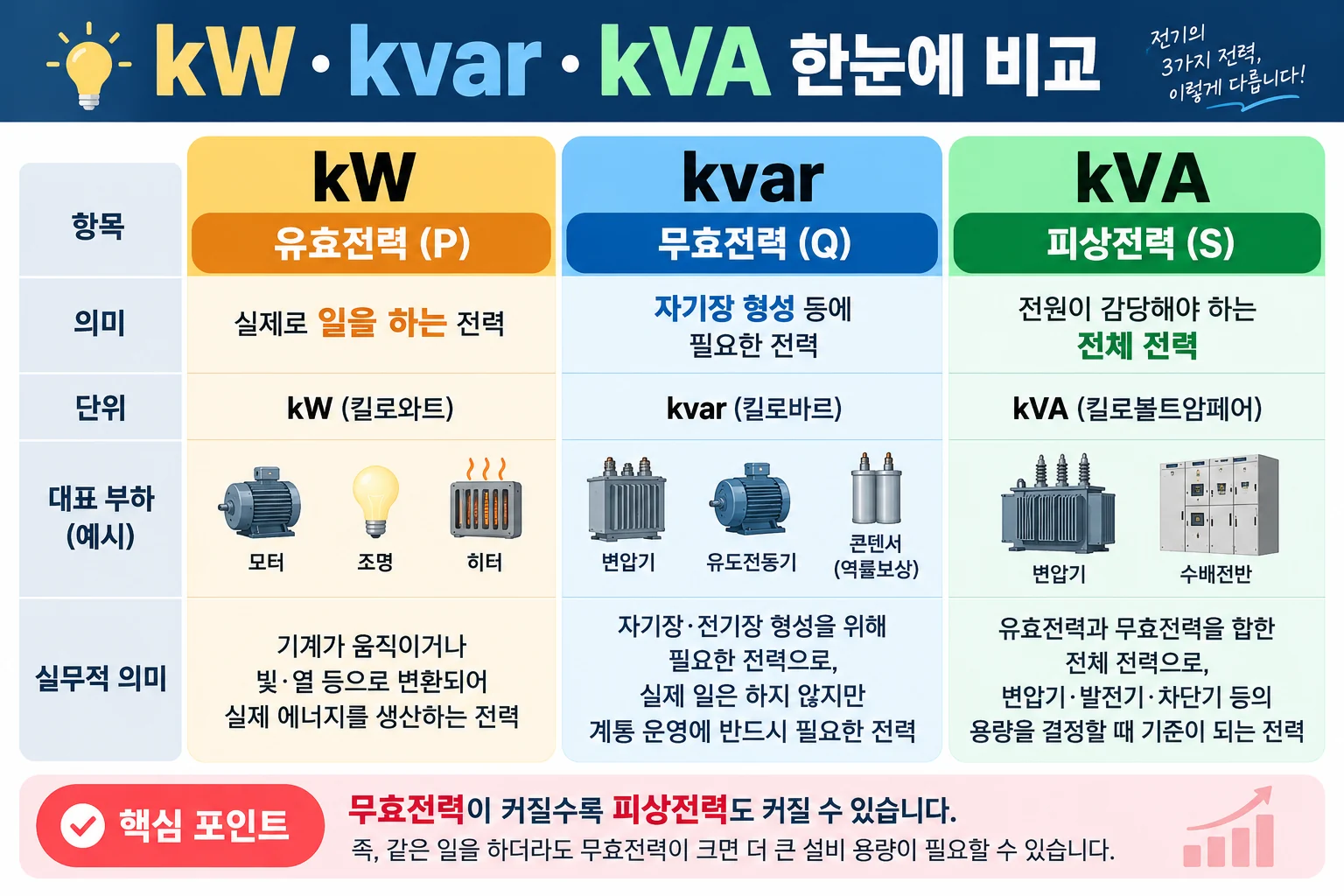

8. kW·kvar·kVA 한눈에 비교

구분	유효전력	무효전력	피상전력
기호	P	Q	S
단위	kW	kvar	kVA
의미	실제로 일을 하는 전력	자기장·전기장 형성 등에 필요한 전력	전원에서 본 전체 전력의 크기
대표 예시	조명·히터·모터의 실제 출력	모터·변압기·리액터	변압기·발전기·인버터 정격
실무 의미	실제 소비·출력	역률 및 무효전력 관리	설비 전체 용량 산정

자주 묻는 질문

Q. 무효전력은 쓸모없는 전력인가요?

아닙니다. 직접적인 기계적 일을 하지는 않지만 모터나 변압기의 자기장 형성 등 교류설비의 정상 운전에 필요한 중요한 전력입니다.

Q. kW와 kVA가 같은 경우도 있나요?

역률이 1인 이상적인 조건에서는 kW와 kVA의 수치가 같아질 수 있습니다. 실제 교류설비에서는 부하의 특성과 역률에 따라 차이가 발생합니다.

Q. 모터가 많으면 왜 역률 관리가 중요할까요?

유도전동기는 자기장을 만들기 위해 무효전력을 필요로 합니다. 무효전력이 증가하면 같은 유효전력을 전달하더라도 전류와 피상전력이 커질 수 있기 때문에 효율적인 전력설비 운영을 위해 역률 관리가 중요합니다.

Q. 인버터나 PCS도 kW와 kVA를 모두 확인해야 하나요?

그렇습니다. 인버터와 PCS는 유효전력뿐 아니라 운전 조건에 따라 무효전력을 공급하거나 흡수할 수 있으므로 유효전력 정격, 피상전력 정격, 역률 운전 범위를 함께 확인하는 것이 중요합니다.

유효전력·무효전력·피상전력, 이렇게 기억하세요

유효전력 kW = 실제 일을 하는 전력

무효전력 kvar = 모터와 변압기 등의 자기장 형성에 필요한 전력

피상전력 kVA = 전원과 전기설비가 전체적으로 감당해야 하는 전력의 크기

이 세 가지 개념을 이해하면 역률, 변압기 용량, 모터 운전, 인버터와 PCS 정격 등 전력설비와 관련된 내용을 훨씬 쉽게 이해할 수 있습니다.

※ 이 글은 전기 기초 개념을 쉽게 이해하기 위한 교육용 설명입니다. 실제 전력설비 설계와 용량 선정은 부하 특성, 전압, 전류, 역률, 고조파, 운전조건 등을 종합적으로 검토해야 합니다.
