전압, 전류, 저항은 전기를 이해할 때 가장 먼저 알아야 하는 기본 개념입니다. 세 가지는 서로 다른 의미를 가지고 있지만 실제 전기회로에서는 밀접하게 연결되어 있습니다.

간단하게 정리하면 전압은 전기를 흐르게 하려는 전위차, 전류는 실제로 흐르는 전하의 양, 저항은 전류의 흐름을 방해하는 정도라고 이해할 수 있습니다.

핵심 요약

전압(V) = 전하를 움직이게 하는 전위차
전류(A) = 실제로 흐르는 전하의 양
저항(Ω) = 전류의 흐름을 방해하는 정도

전압이란 무엇인가?

전압은 전하를 이동시키는 원인이 되는 전위차입니다. 단위는 볼트(Volt)를 사용하며 기호는 V로 표시합니다.

쉽게 말하면 전압은 전기가 흐를 수 있도록 밀어주는 힘과 비슷하게 생각할 수 있습니다.

물이 높은 곳에서 낮은 곳으로 흐르는 것처럼 전기도 전위가 높은 곳과 낮은 곳 사이에 차이가 있을 때 흐를 수 있습니다. 이때 그 차이를 나타내는 것이 전압입니다.

220V는 무엇을 의미할까?

우리나라 가정의 일반적인 전원은 220V입니다. 여기서 220V는 두 지점 사이의 전위차를 의미합니다.

다만 전압이 존재한다고 해서 항상 전류가 흐르는 것은 아닙니다. 실제로 전류가 흐르려면 전기회로가 연결되어 있어야 합니다.

전류란 무엇인가?

전류는 전기회로 안에서 이동하는 전하의 흐름입니다. 단위는 암페어(Ampere)를 사용하며 기호는 A입니다.

전압이 전하를 움직이게 만드는 원인이라면, 전류는 실제로 회로를 통해 이동하는 전하의 양이라고 볼 수 있습니다.

전류가 크다는 것은 같은 시간 동안 더 많은 전하가 이동한다는 의미입니다.

쉽게 기억하기

전압 = 흐르게 하는 원인
전류 = 실제로 흐르는 양

저항이란 무엇인가?

저항은 전류가 흐르는 것을 방해하는 정도를 의미합니다. 단위는 옴(Ohm)을 사용하며 기호는 Ω입니다.

같은 전압이 인가되더라도 저항이 크면 전류가 적게 흐르고, 저항이 작으면 상대적으로 많은 전류가 흐릅니다.

전선, 전열기, 전구, 전자부품 등은 각각 서로 다른 전기적 저항 특성을 가지고 있습니다.

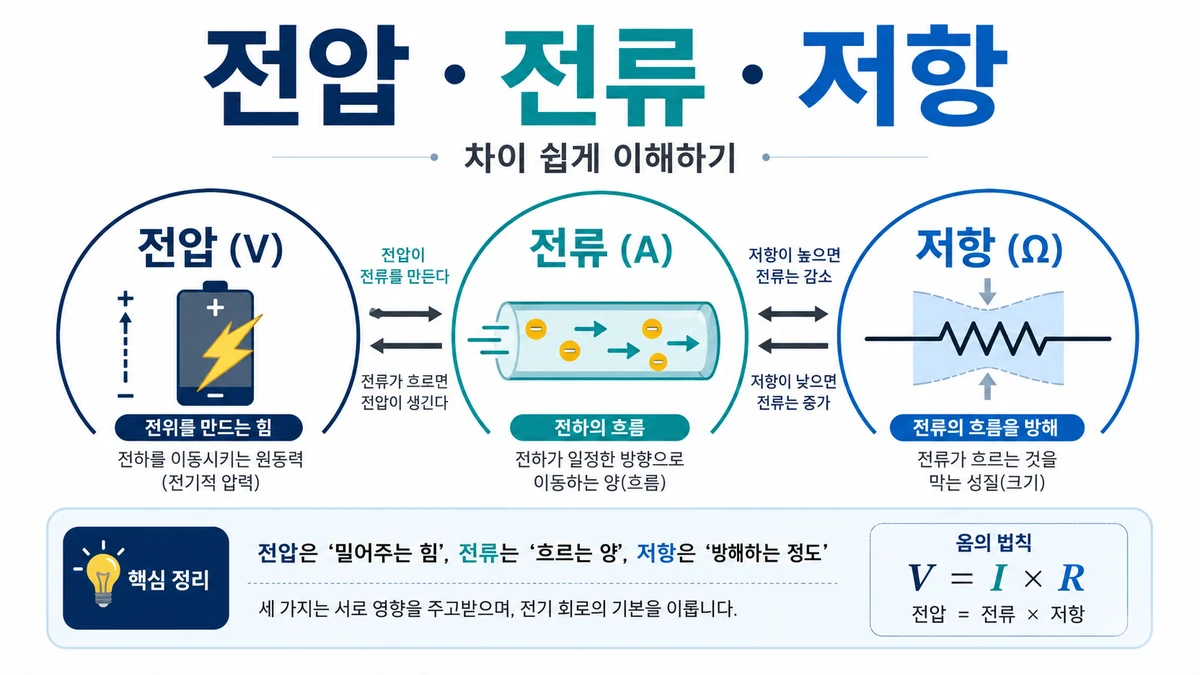

전압·전류·저항 차이 한눈에 보기

구분	전압	전류	저항
의미	전하를 이동시키는 전위차	흐르는 전하의 양	전류의 흐름을 방해하는 정도
단위	V(볼트)	A(암페어)	Ω(옴)
역할	전류가 흐르도록 만드는 원인	실제로 흐르는 전하	전류의 크기를 제한

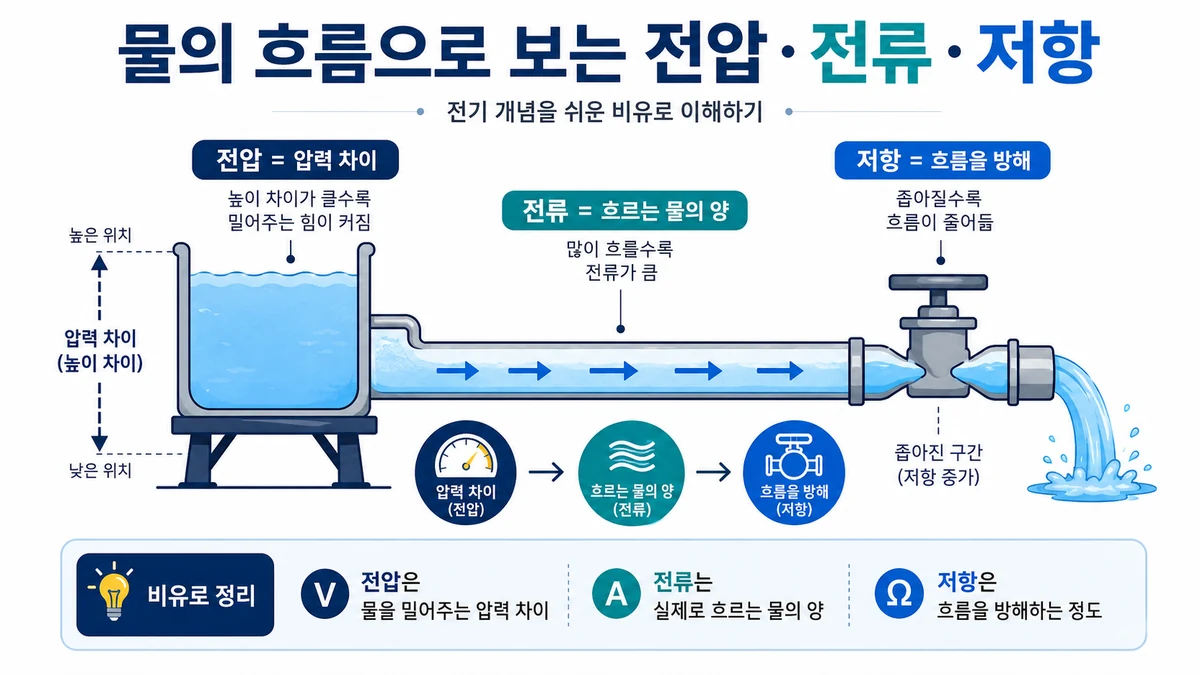

물의 흐름으로 이해하면 쉽다

전압, 전류, 저항의 관계는 물이 흐르는 배관을 떠올리면 이해하기 쉽습니다.

물탱크의 높이나 압력 차이를 전압, 배관을 통해 실제로 흐르는 물의 양을 전류, 배관이 물의 흐름을 방해하는 정도를 저항이라고 생각할 수 있습니다.

압력 차이가 커지면 물이 더 많이 흐르기 쉽고, 배관이 좁아지거나 밸브가 닫히면 같은 압력에서도 물의 흐름은 줄어듭니다.

전기회로에서도 비슷합니다. 전압이 커지면 전류가 증가하는 방향으로 작용하고, 저항이 커지면 전류는 감소하는 방향으로 작용합니다.

※ 물의 흐름은 전기 개념을 쉽게 이해하기 위한 비유이며 실제 전기적 현상과 완전히 동일한 것은 아닙니다.

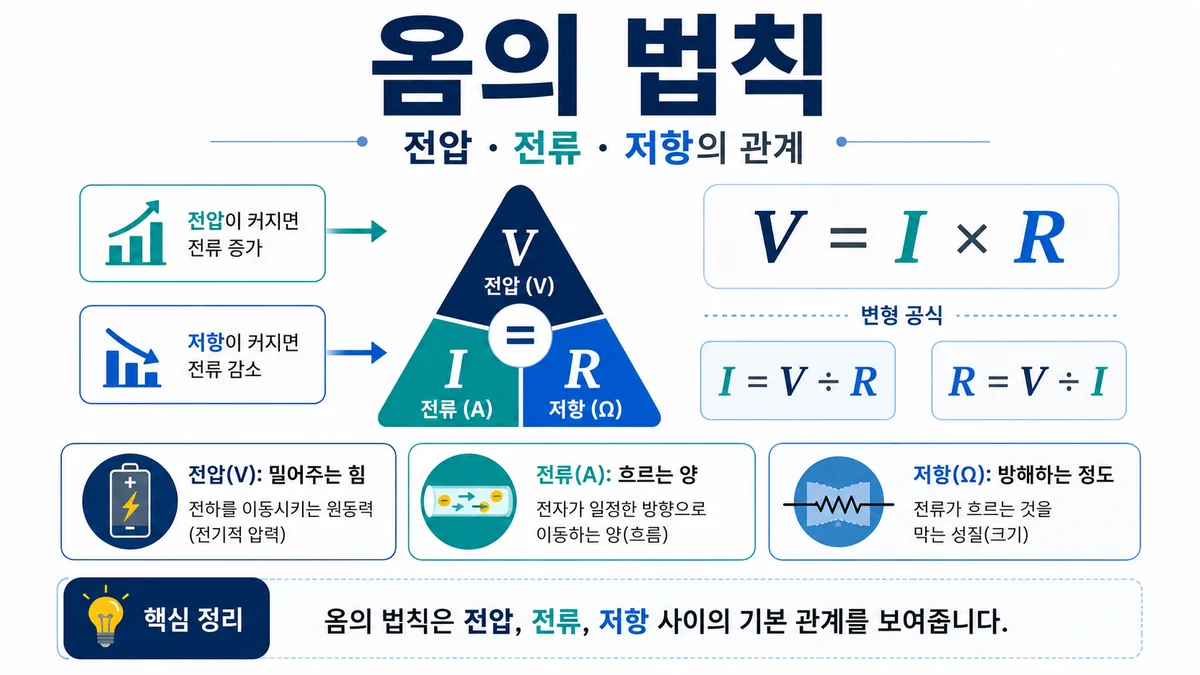

전압·전류·저항을 연결하는 옴의 법칙

전압, 전류, 저항의 관계를 나타내는 가장 기본적인 법칙이 옴의 법칙(Ohm's Law)입니다.

V = I × R

여기서 V는 전압, I는 전류, R은 저항을 의미합니다.

필요한 값을 구할 수 있도록 식의 형태를 바꾸면 다음과 같습니다.

전압 : V = I × R
전류 : I = V ÷ R
저항 : R = V ÷ I

예를 들어 전압이 일정한 상태에서 저항이 커지면 전류는 감소합니다. 반대로 저항이 작아지면 더 큰 전류가 흐를 수 있습니다.

숫자로 계산해 보면 더 쉽다

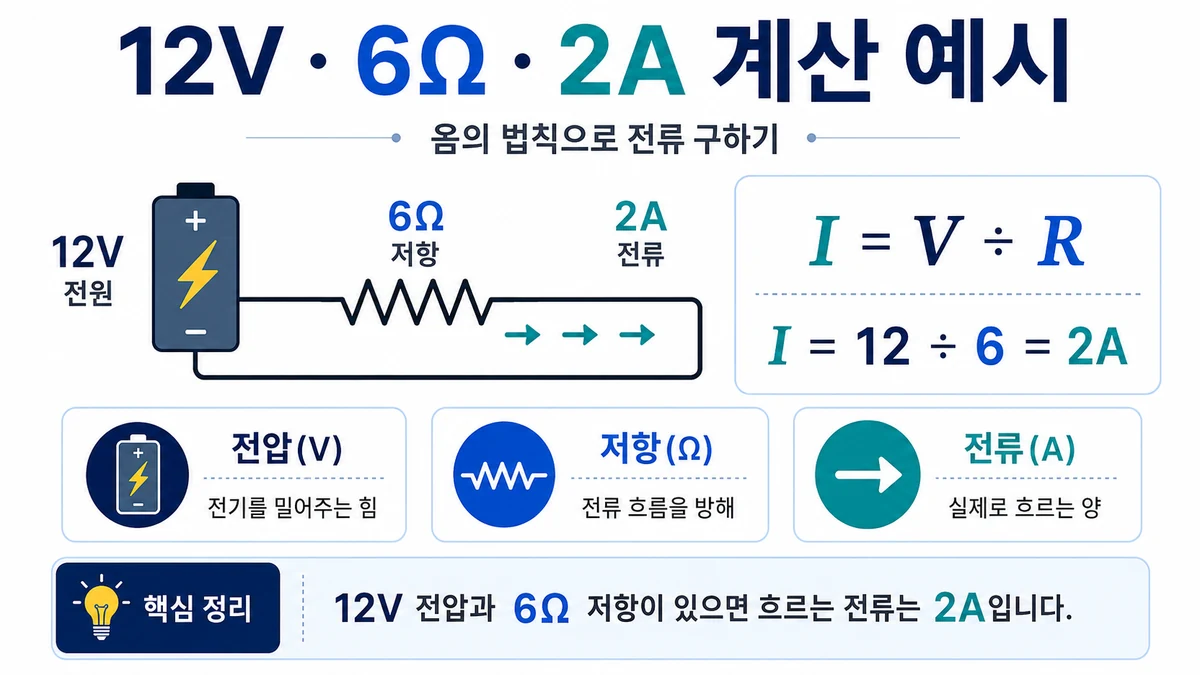

12V의 전압을 6Ω의 저항에 연결했다고 가정해 보겠습니다.

옴의 법칙에 따라 전류를 계산하면 다음과 같습니다.

I = 12V ÷ 6Ω = 2A

따라서 이 회로에는 이론적으로 2A의 전류가 흐릅니다.

같은 12V에서 저항이 12Ω으로 커지면 전류는 1A가 됩니다.

즉, 전압이 일정할 때 저항이 커지면 전류가 감소한다는 관계를 숫자로 확인할 수 있습니다.

전압이 높으면 전류도 무조건 클까?

그렇지는 않습니다. 전류의 크기는 전압 하나만으로 결정되지 않고 저항과 부하의 특성에도 영향을 받습니다.

옴의 법칙에서 알 수 있듯이 전압이 높더라도 저항이 매우 크다면 전류는 작을 수 있습니다. 반대로 전압이 낮더라도 저항이 매우 작다면 상대적으로 큰 전류가 흐를 수 있습니다.

따라서 전기 시스템을 이해할 때는 전압과 전류를 따로 보기보다 저항과 실제 부하의 특성을 함께 살펴보는 것이 중요합니다.

옴의 법칙이 모든 전기기기에 그대로 적용될까?

옴의 법칙은 전기 기초를 이해하는 매우 중요한 관계식이지만 모든 전기기기가 항상 일정한 저항을 갖는 것은 아닙니다.

온도나 동작 상태에 따라 저항이 달라지는 부품도 있으며, 모터나 변압기, 각종 전력전자기기처럼 단순한 저항만으로 설명하기 어려운 부하도 있습니다.

교류 회로나 실제 전력 시스템을 더 깊게 이해하려면 저항 외에도 임피던스, 역률, 유효전력, 무효전력과 같은 개념이 추가로 필요합니다.

전압·전류·저항 핵심 정리

핵심 내용

✔ 전압(V)은 전하를 이동시키는 원인이 되는 전위차입니다.
✔ 전류(A)는 실제로 이동하는 전하의 흐름입니다.
✔ 저항(Ω)은 전류의 흐름을 방해하는 정도입니다.
✔ 전압, 전류, 저항의 관계는 V = I × R로 나타낼 수 있습니다.
✔ 전압이 일정할 때 저항이 커지면 전류는 감소합니다.

자주 묻는 질문

전압과 전류는 같은 개념인가요?

아닙니다. 전압은 전하를 이동시키는 원인이 되는 전위차이고, 전류는 실제로 이동하는 전하의 흐름입니다.

저항이 커지면 전류는 어떻게 되나요?

전압이 일정하다는 조건에서는 저항이 커질수록 전류가 감소합니다. 이는 옴의 법칙 I = V ÷ R을 통해 확인할 수 있습니다.

전압·전류·저항의 단위는 무엇인가요?

전압은 V(볼트), 전류는 A(암페어), 저항은 Ω(옴)을 사용합니다.

전기 기초에서 다음으로 무엇을 공부하면 좋을까요?

전압, 전류, 저항을 이해했다면 다음에는 전력의 개념과 W, kW, kWh의 차이를 알아두는 것이 좋습니다. 이러한 개념은 전기요금부터 태양광 발전, ESS까지 폭넓게 사용됩니다.

이 글은 전기 기초 개념을 쉽게 이해할 수 있도록 일반적인 전기공학 원리를 바탕으로 작성했습니다. 실제 전기설비의 작업이나 점검은 관련 자격과 안전 기준에 따라 진행해야 합니다.
