전압강하란 무엇일까?
전선이 길어질수록 전압이 떨어지는 이유

전원에서 정상적인 전압을 공급하고 있는데도 실제 전기기기 단자에서 측정하면 전압이 조금 낮게 나오는 경우가 있습니다. 특히 전선이 길거나 전류가 크고 전선이 가늘수록 이런 현상은 더욱 커집니다.

이처럼 전류가 전선을 통과하면서 전선 자체의 저항과 임피던스 때문에 부하 측 전압이 낮아지는 현상을 전압강하(Voltage Drop)라고 합니다.

전압강하는 단순히 전압 숫자가 조금 낮아지는 문제로 끝나지 않습니다. 전압강하가 커지면 모터 출력 저하, 조명 밝기 감소, 전자기기 오동작, 전선 발열 증가, 전력손실 증가 등 여러 문제가 발생할 수 있습니다.

이번 글에서는 전압강하가 무엇인지, 왜 전선이 길어질수록 전압이 떨어지는지, 전선 굵기와 전류는 어떤 영향을 주는지, 그리고 전압강하를 줄이려면 어떻게 해야 하는지 순서대로 알아보겠습니다.

핵심 요약

전압강하는 전선에 전류가 흐를 때 전선의 저항과 임피던스 때문에 부하에 도달하는 전압이 낮아지는 현상입니다. 일반적으로 전선이 길수록, 전선이 가늘수록, 흐르는 전류가 클수록 전압강하는 커집니다.

목차

1. 전압강하란 무엇일까?
2. 전선에서 왜 전압이 떨어질까?
3. 전선이 길어질수록 전압강하가 커지는 이유
4. 전선 굵기와 전압강하의 관계
5. 전류가 커지면 왜 전압강하도 커질까?
6. 전압강하가 커지면 어떤 문제가 생길까?
7. 전압강하를 줄이는 방법
8. 전압강하와 전력손실의 차이
9. 전압강하를 퍼센트로 보는 이유
10. 태양광과 ESS에서도 중요할까?
11. 자주 묻는 질문

VOLTAGE DROP

1. 전압강하란 무엇일까?

발전소나 변압기에서 공급된 전압이 전선을 따라 이동한다고 해서 부하까지 항상 똑같은 전압으로 전달되는 것은 아닙니다. 구리나 알루미늄처럼 전기가 잘 흐르는 재료를 사용하더라도 전선에는 일정한 저항이 존재하기 때문입니다.

전류가 전선의 저항을 통과하면 전선 양단에 전압차가 발생합니다. 예를 들어 전원 측에서 220V를 공급하더라도 전선이 길고 부하전류가 크다면 실제 부하 단자에서는 218V, 215V처럼 더 낮은 전압이 측정될 수 있습니다.

전압강하 = 전원 측 전압 − 부하 측 전압

쉽게 말하면 전원에서 출발한 전압이 전선을 지나 부하에 도착하는 과정에서 일부 떨어지는 현상이라고 이해하면 됩니다.

OHM'S LAW

2. 전선에서 왜 전압이 떨어질까?

전압강하를 이해하려면 먼저 옴의 법칙을 떠올리면 됩니다.

V = I × R

V = 전압, I = 전류, R = 저항

전선에도 저항 R이 존재하고 그 전선을 통해 전류 I가 흐르기 때문에 전선 양단에는 일정한 전압차가 발생합니다. 이 전압차가 전압강하의 기본 원리입니다.

예를 들어 전선 전체 저항이 0.1Ω이고 20A의 전류가 흐른다고 가정하면 단순 저항성 회로에서는 다음과 같이 계산할 수 있습니다.

20A × 0.1Ω = 2V
전원 측 전압이 220V라면 부하 측 전압은 약 218V가 될 수 있습니다.

실제 교류 회로에서는 전선의 저항뿐 아니라 리액턴스와 역률도 영향을 주기 때문에 계산식은 더 복잡해질 수 있지만, 기본 원리는 동일합니다.

CABLE LENGTH

3. 전선이 길어질수록 전압강하가 커지는 이유

전압강하에서 가장 중요한 요소 중 하나는 전선의 길이입니다. 전선의 저항은 일반적으로 길이가 길어질수록 증가합니다.

R = ρ × L / A

R = 저항 · ρ = 고유저항 · L = 전선 길이 · A = 전선 단면적

이 식에서 전선 길이 L이 증가하면 저항 R도 증가합니다. 저항이 커지면 같은 전류가 흐를 때 발생하는 전압강하 역시 커집니다.

예를 들어 건물 내부의 짧은 배선과 수백 미터 떨어진 공장 설비, 태양광 설비, 대규모 산업설비의 배선은 전압강하 조건이 크게 다릅니다.

핵심 포인트
같은 전선 굵기와 같은 부하전류라면 전선 길이가 길수록 전압강하는 더 커집니다.

CABLE SIZE

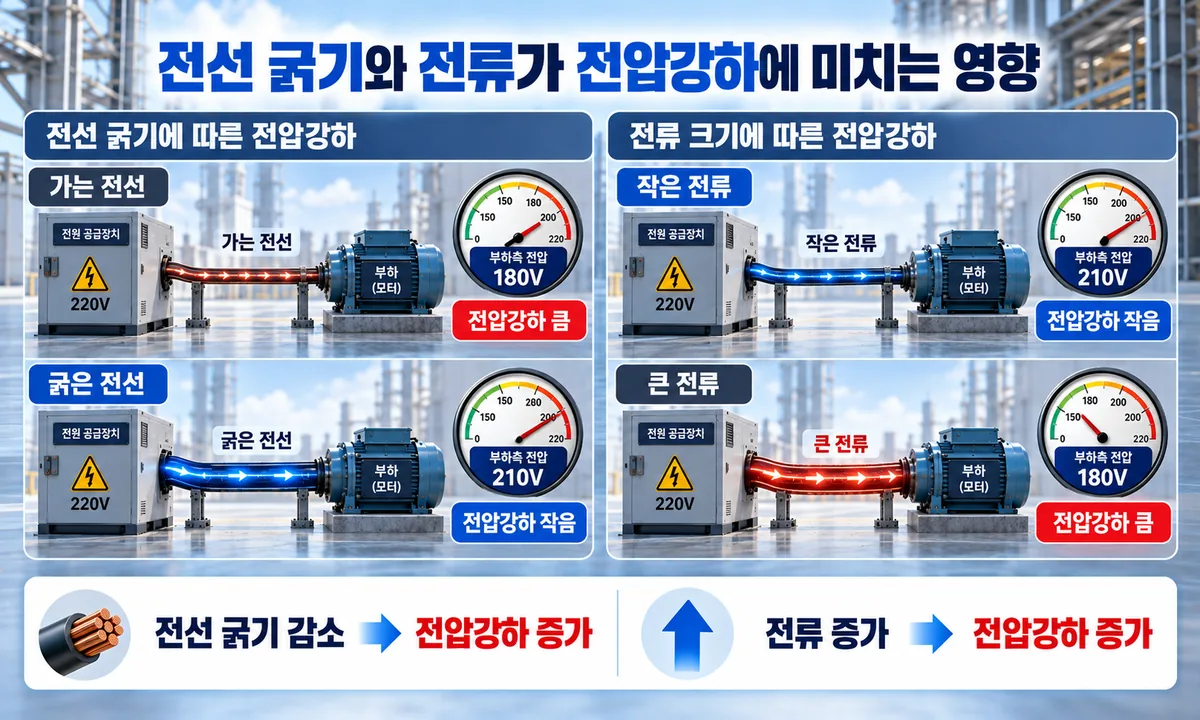

4. 전선 굵기와 전압강하의 관계

전선 길이와 반대로 전선의 단면적이 커질수록 저항은 작아집니다. 즉, 전선을 굵게 사용할수록 같은 조건에서 전압강하는 줄어듭니다.

동일한 거리와 동일한 부하 조건에서 가는 전선보다 굵은 전선을 사용하면 전류가 더 낮은 저항을 통과할 수 있기 때문에 부하까지 전압을 더 안정적으로 전달할 수 있습니다.

검토 항목	의미
허용전류	전선이 과열되지 않고 견딜 수 있는 전류
전압강하	부하까지 전달되는 전압의 감소
단락전류	사고 시 전선이 견뎌야 하는 전류
설치조건	주변 온도, 배관, 케이블트레이 등
전선 길이	전원에서 부하까지의 거리

따라서 전선 굵기를 선정할 때는 단순히 “몇 A까지 견딜 수 있는가?”만 보는 것이 아니라 허용전류와 전압강하를 함께 검토해야 합니다. 배선 거리가 길다면 허용전류 측면에서는 문제가 없어도 전압강하 때문에 더 굵은 전선이 필요할 수 있습니다.

CURRENT

5. 전류가 커지면 왜 전압강하도 커질까?

전압강하는 전선 길이와 굵기뿐 아니라 부하전류의 크기에도 큰 영향을 받습니다.

전압강하 ≈ 전류 × 전선의 임피던스

따라서 같은 전선을 사용해도 전류가 커지면 전압강하도 커집니다. 예를 들어 전선 저항이 0.05Ω이라면 10A가 흐를 때는 약 0.5V, 50A가 흐를 때는 약 2.5V의 전압강하가 발생할 수 있습니다.

특히 대용량 모터, 전기히터, 충전설비, PCS, 인버터 등 많은 전류를 사용하는 설비에서는 전압강하 검토가 더욱 중요합니다.

전압강하가 커지는 조건

전선 길이 증가
전선 굵기 감소
전류 증가

전압강하가 줄어드는 조건

전선 길이 감소
전선 굵기 증가
전류 감소

EFFECTS

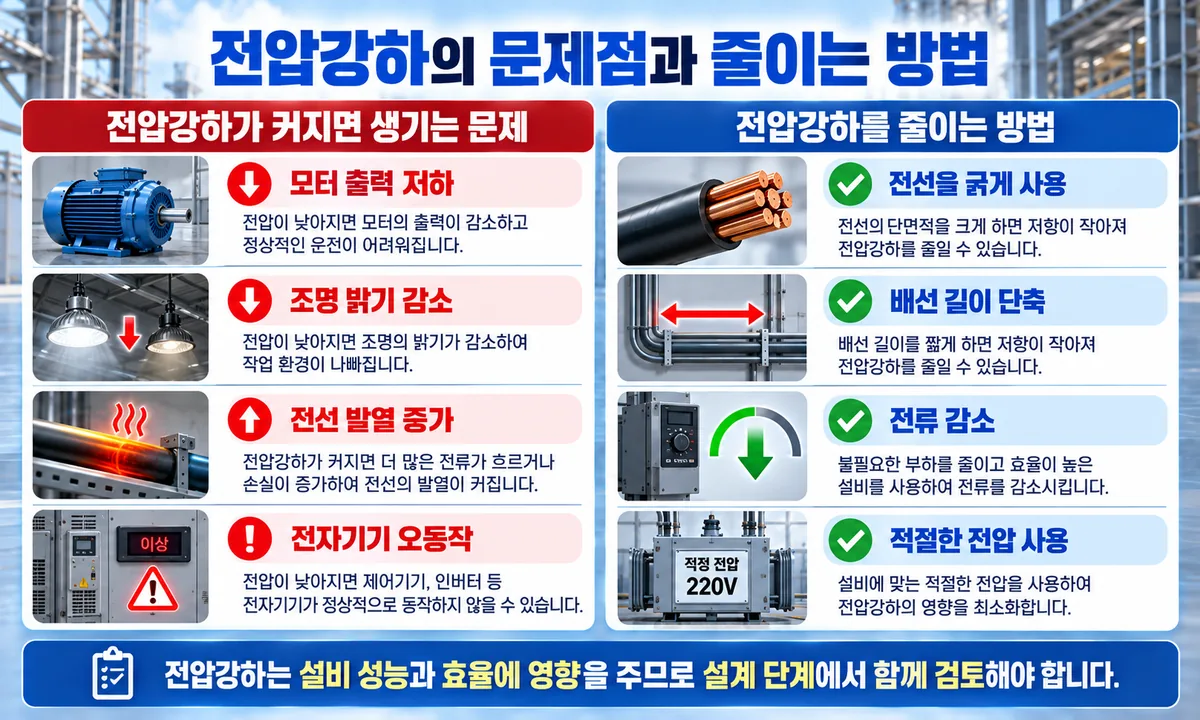

6. 전압강하가 커지면 어떤 문제가 생길까?

전기설비에서는 어느 정도의 전압강하가 자연스럽게 발생합니다. 문제는 전압강하가 지나치게 커져 부하에 필요한 전압을 제대로 공급하지 못할 때입니다.

① 모터 출력 저하

모터에 공급되는 전압이 낮아지면 필요한 토크를 충분히 만들지 못하거나 운전 상태가 불안정해질 수 있습니다.

② 조명 밝기 감소

조명에 공급되는 전압이 낮아지면 밝기가 떨어지거나 제품 특성에 따라 깜빡임이 발생할 수 있습니다.

③ 전자기기 오동작

제어기기나 전자장비는 일정한 입력전압 범위에서 동작하므로 전압이 지나치게 낮아지면 오동작이나 정지가 발생할 수 있습니다.

④ 전선 발열과 손실 증가

전선에는 I²R 손실이 발생합니다. 전류가 커질수록 전선에서 발생하는 열과 전력손실도 증가합니다.

SOLUTION

7. 전압강하를 줄이는 방법

① 전선을 굵게 사용한다

전선의 단면적이 커지면 저항이 감소하기 때문에 같은 전류에서도 전압강하가 줄어듭니다. 장거리 또는 대전류 배선에서 가장 기본적인 대책입니다.

② 배선 길이를 줄인다

전선 길이가 짧아지면 저항도 감소합니다. 대규모 공장이나 산업설비에서는 변압기, 배전반, 부하의 위치를 결정할 때 배선 길이도 함께 고려합니다.

③ 전류를 줄인다

같은 전력을 전달해야 한다면 전압을 높여 전류를 낮추는 방법이 효과적입니다.

P = V × I

같은 전력을 보낼 때 전압을 높이면 필요한 전류를 줄일 수 있고, 전류가 줄어들면 전압강하와 I²R 손실도 함께 감소합니다. 장거리 송전에서 높은 전압을 사용하는 중요한 이유 중 하나입니다.

④ 적절한 전압 수준을 사용한다

대용량 설비나 장거리 전송에서는 저전압으로 큰 전류를 보내는 것보다 더 높은 전압을 사용하는 것이 효율적인 경우가 많습니다.

POWER LOSS

8. 전압강하와 전력손실은 같은 것일까?

전압강하와 전력손실은 서로 관련이 있지만 같은 의미는 아닙니다.

구분	의미	대표 표현
전압강하	전원 측과 부하 측 사이의 전압 차이	V
전력손실	전선을 통과하며 열 등으로 소비되는 전력	P = I²R

특히 I²R 손실은 전류의 제곱에 비례하기 때문에 전류가 두 배가 되면 손실은 단순히 두 배가 아니라 약 네 배가 될 수 있습니다.

PERCENTAGE

9. 전압강하를 퍼센트로 보는 이유

전압강하는 V 단위뿐 아니라 퍼센트(%)로 표현하는 경우도 많습니다. 전압 수준이 다른 설비를 비교할 때 퍼센트가 훨씬 직관적이기 때문입니다.

전압강하율(%) = 전압강하 ÷ 기준전압 × 100

예를 들어 220V 회로에서 4.4V의 전압강하가 발생했다면 약 2%의 전압강하입니다.

같은 4V의 전압강하라도 220V 시스템에서는 약 1.8% 수준이지만, 24V 시스템에서는 약 16.7%에 해당합니다. 따라서 저전압 DC 시스템에서는 비교적 작은 전압강하도 큰 영향을 줄 수 있습니다.

SOLAR & ESS

10. 태양광과 ESS에서도 전압강하가 중요할까?

태양광 발전설비

태양광 모듈에서 생산된 전력은 DC 케이블을 통해 인버터로 이동합니다. 케이블이 지나치게 길거나 단면적이 작으면 전압강하와 전력손실이 증가할 수 있습니다.

결국 모듈에서 생산한 전력을 인버터까지 전달하는 과정에서 일부 손실이 발생할 수 있으므로 케이블 길이와 굵기를 적절하게 설계해야 합니다.

ESS

ESS 역시 배터리, PCS, 변압기, 계통 사이에서 큰 전력이 이동합니다. 대용량 ESS는 전류 자체가 크기 때문에 케이블 임피던스와 전압강하를 충분히 고려해야 합니다.

특히 MW급 설비에서는 작은 비율의 손실도 장시간 누적되면 상당한 에너지 차이로 이어질 수 있습니다. 따라서 산업용 전력설비에서는 케이블 길이와 굵기, 전압 수준, 효율을 함께 검토합니다.

전압강하 핵심 정리

전선이 길어지면 → 저항 증가 → 전압강하 증가

전선이 가늘어지면 → 저항 증가 → 전압강하 증가

전류가 커지면 → 전압강하 증가

반대로 전선을 굵게 하고, 배선 거리를 줄이고, 전류를 낮추면 전압강하를 줄일 수 있습니다.

FAQ

자주 묻는 질문

Q. 전압강하는 완전히 없앨 수 있나요?

현실적으로 전선에는 저항과 임피던스가 있기 때문에 완전히 0으로 만들기는 어렵습니다. 대신 전선 굵기, 배선 길이, 전압 수준을 적절히 설계해 허용 가능한 수준으로 줄일 수 있습니다.

Q. 전선이 굵으면 왜 전압강하가 줄어드나요?

전선 단면적이 커지면 전기저항이 감소하기 때문입니다. 같은 길이와 같은 전류 조건에서는 굵은 전선이 가는 전선보다 전압강하가 작습니다.

Q. 전선을 길게 연결하면 무조건 문제가 생기나요?

반드시 그렇지는 않습니다. 길이가 길더라도 충분한 굵기의 케이블을 사용하고 전압강하를 고려해 설계하면 정상적으로 사용할 수 있습니다.

Q. 전압강하가 크면 전기요금도 늘어날까요?

전압강하 자체가 직접 전기요금을 결정하지는 않지만, 전선에서 발생하는 I²R 손실이 증가하면 에너지 손실도 커집니다. 대규모 설비에서는 운영 효율에 영향을 줄 수 있습니다.

Q. 송전전압을 높이는 것도 전압강하와 관련이 있나요?

그렇습니다. 같은 전력을 보내더라도 전압을 높이면 필요한 전류를 줄일 수 있습니다. 전류가 줄어들면 전압강하와 전력손실 모두 감소하기 때문에 장거리 송전에서는 높은 전압을 사용합니다.

마무리

전압강하는 전기가 전선을 지나가는 과정에서 전선의 저항과 임피던스 때문에 부하 측 전압이 낮아지는 현상입니다.

전선이 길수록, 전선이 가늘수록, 흐르는 전류가 클수록 전압강하는 커집니다. 따라서 전기설비를 설계할 때는 단순히 전선이 전류를 견딜 수 있는지만 확인해서는 부족합니다.

부하까지 필요한 전압을 제대로 전달할 수 있는지, 전선에서 발생하는 손실이 적절한 수준인지까지 함께 검토해야 합니다. 전압강하를 이해하면 왜 장거리 송전에서 높은 전압을 사용하고, 왜 대용량 설비에서 굵은 케이블을 사용하는지도 훨씬 쉽게 이해할 수 있습니다.
