태양광 클리핑 손실이란 무엇일까?
인버터 출력이 잘려 보이는 이유

태양광 발전곡선의 정오 부근이 평평하게 잘려 보인다면 인버터의 출력 한계에 의해 클리핑이 발생하고 있을 가능성이 있습니다. 하지만 클리핑이 있다고 해서 반드시 발전소에 문제가 있다는 의미는 아닙니다.

태양광 발전소의 하루 출력 그래프를 보면 아침부터 발전량이 증가하다가 정오 무렵 가장 높아지고 오후에는 다시 감소하는 형태를 볼 수 있습니다.

그런데 일부 발전소에서는 정오 부근의 발전곡선이 자연스럽게 둥글게 올라가지 않고 꼭대기가 평평하게 잘린 것처럼 보이는 경우가 있습니다.

이러한 현상을 일반적으로 클리핑(Clipping)이라고 합니다. 태양광 모듈에서는 더 많은 전력을 생산할 수 있는 조건이지만, 인버터가 처리하거나 출력할 수 있는 범위를 넘어가면서 실제 AC 출력이 일정 수준 이상 증가하지 못하는 것입니다.

핵심 요약

• 클리핑은 모듈의 발전 가능 출력이 인버터 출력 한계를 넘어설 때 발생할 수 있습니다.
• 발전곡선에서는 정오 부근의 상단이 평평하게 잘린 모습으로 나타날 수 있습니다.
• DC·AC 용량비가 높을수록 클리핑 가능성이 커질 수 있습니다.
• 클리핑 시간에는 일부 발전 가능 에너지를 AC 출력으로 활용하지 못합니다.
• 하지만 일정 수준의 클리핑을 허용해도 연간 전체 발전량은 증가할 수 있습니다.
• 좋은 설계는 클리핑 0%가 아니라 발전량과 투자비의 최적점을 찾는 것입니다.

목차

1. 태양광 클리핑이란 무엇일까?
2. 발전곡선은 왜 평평하게 잘릴까?
3. 클리핑은 왜 발생할까?
4. DC·AC 용량비와 클리핑의 관계
5. 클리핑 손실은 어떻게 이해해야 할까?
6. 클리핑이 많으면 발전소에 문제가 있는 걸까?
7. 아침과 오후 발전량은 왜 늘어날까?
8. 클리핑과 인버터 정격출력의 관계
9. 클리핑과 출력제어의 차이
10. 클리핑을 줄이는 방법
11. 클리핑과 경제성 판단
12. 자주 묻는 질문

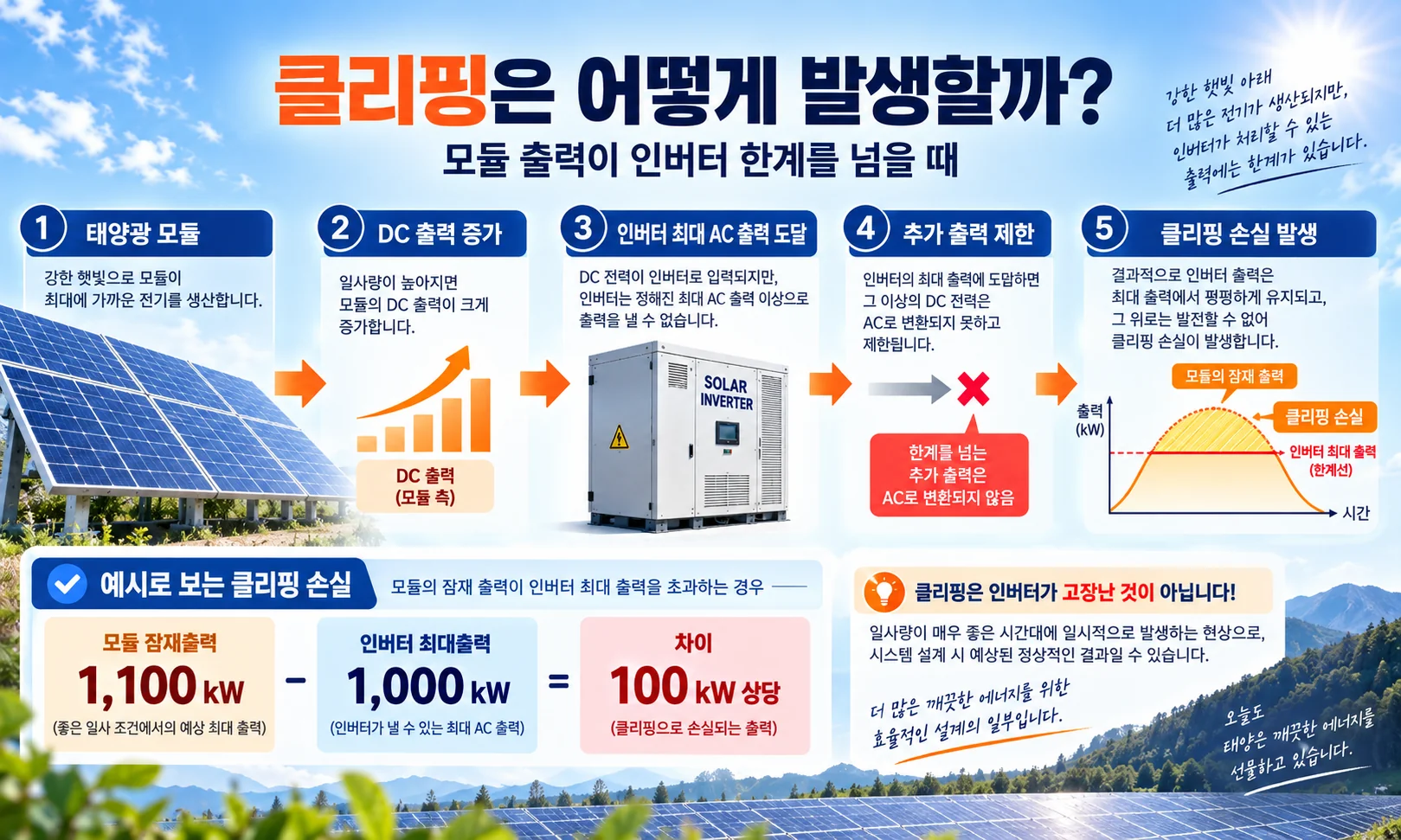

1. 태양광 클리핑이란 무엇일까?

태양광 클리핑은 모듈에서 생산 가능한 DC 전력이 인버터가 처리하거나 계통으로 출력할 수 있는 한계를 넘어설 때 실제 AC 출력이 더 이상 증가하지 못하는 현상입니다.

예를 들어 모듈에서 순간적으로 1,100kW의 전력을 생산할 수 있는 조건이지만 인버터의 최대 AC 출력이 1,000kW라고 가정해보겠습니다.

예시

모듈 잠재출력 : 1,100kW
인버터 최대출력 : 1,000kW
출력 한계를 넘어서는 부분 : 약 100kW 상당

이 경우 인버터 출력은 최대 허용범위에서 제한될 수 있고 초과한 발전 가능 전력은 실제 AC 발전량으로 전환되지 못합니다.

2. 발전곡선은 왜 평평하게 잘릴까?

맑은 날의 태양광 발전량은 일반적으로 아침부터 증가해 정오 부근에서 최대치를 형성하고 오후부터 다시 감소합니다.

모듈의 발전 가능 출력이 인버터 정격 이하라면 발전곡선은 비교적 자연스러운 산 모양을 나타냅니다.

하지만 모듈 출력이 인버터 최대출력에 도달하면 그 이후에는 출력이 더 이상 증가하지 못합니다.

이 상태가 일정 시간 이어지면 그래프 상단이 평평하게 나타나며, 마치 곡선을 잘라낸 것처럼 보이기 때문에 클리핑이라고 부릅니다.

3. 클리핑은 왜 발생할까?

클리핑은 여러 조건이 복합적으로 작용해 발생할 수 있습니다.

높은 DC·AC 용량비

모듈 DC 용량이 인버터 AC 용량보다 클수록 좋은 일사조건에서 출력 한계에 도달할 가능성이 높아집니다.

높은 일사량

맑은 날 일사량이 높아지면 모듈의 DC 출력도 증가하면서 클리핑 가능성이 커질 수 있습니다.

낮은 모듈 온도

모듈 온도가 비교적 낮고 일사량이 높으면 전압 측면에서 유리해 출력이 높게 형성될 수 있습니다.

인버터 출력 제한

인버터 자체 정격이나 설정된 출력조건 때문에 추가 발전 가능 전력이 제한될 수 있습니다.

4. DC·AC 용량비와 클리핑의 관계

클리핑을 이해하려면 DC·AC 용량비를 함께 이해해야 합니다.

DC·AC 용량비 = 태양광 모듈 총 DC 용량 ÷ 인버터 총 AC 용량

예를 들어 모듈 DC 용량이 1.2MW이고 인버터 AC 용량이 1.0MW라면 DC·AC 용량비는 1.2입니다.

이러한 설계는 아침·오후와 저일사 조건에서 발전량 확보에 유리하지만, 정오 부근에서는 모듈 출력이 인버터 최대출력을 넘어설 가능성이 높아집니다.

5. 클리핑 손실은 어떻게 이해해야 할까?

클리핑이 발생하면 해당 시간에 생산할 수 있었던 일부 에너지를 실제 AC 발전량으로 활용하지 못하기 때문에 기술적으로는 손실입니다.

하지만 발전사업 관점에서는 단순히 순간 최대출력만 봐서는 안 됩니다.

중요한 것은 순간 kW보다 하루·월간·연간 kWh입니다.

모듈을 더 설치하면 정오에는 일부 출력이 잘릴 수 있지만 아침과 오후, 흐린 날에는 기존보다 더 많은 전력을 생산할 수 있습니다.

따라서 정오의 클리핑 손실보다 나머지 시간대의 추가 발전량이 더 크다면 연간 총 발전량은 증가할 수 있습니다.

6. 클리핑이 많으면 발전소에 문제가 있는 걸까?

클리핑이 발생한다고 해서 인버터가 고장 났거나 발전소 설계가 잘못됐다고 단정할 수는 없습니다.

일정 수준의 클리핑은 의도적으로 높은 DC·AC 용량비를 적용한 결과일 수 있습니다.

다만 클리핑이 너무 오랜 시간 반복되거나 손실되는 에너지 비율이 지나치게 높다면 경제성 측면에서 다시 검토할 필요가 있습니다.

중요한 것은 클리핑의 존재 자체가 아니라 발생시간·빈도·손실 에너지량입니다.

7. 아침과 오후 발전량은 왜 늘어날까?

DC 모듈 용량을 크게 설치하면 일사량이 낮은 시간에도 전체 모듈에서 생산되는 전력의 합이 증가합니다.

따라서 같은 인버터를 사용하더라도 오전에는 더 빨리 높은 출력에 도달하고, 오후에는 더 늦게까지 높은 발전량을 유지할 수 있습니다.

결과적으로 발전곡선의 폭이 넓어지고 하루 전체 발전량이 증가할 수 있습니다.

8. 클리핑과 인버터 정격출력의 관계

인버터는 정해진 전압, 전류, 출력조건 내에서 운전하도록 설계됩니다.

모듈 용량을 크게 구성한다고 해서 인버터가 정격 이상으로 계속 출력을 높이는 것은 아닙니다.

인버터는 내부 제어를 통해 허용된 범위 내에서 운전하고, 출력 한계를 넘어서는 부분은 실제 AC 출력으로 변환되지 못할 수 있습니다.

인버터 설계 시 함께 확인해야 할 항목

• 최대 DC 입력전압
• MPPT 동작전압 범위
• MPPT별 최대 입력전류
• 전체 최대 DC 입력전류
• 허용 가능한 모듈 연결용량
• 스트링 구성

9. 모듈 온도와 일사량은 클리핑에 어떤 영향을 줄까?

태양광 모듈 출력은 일사량과 온도에 따라 계속 변합니다.

일사량이 높아지면 모듈이 생산할 수 있는 전력이 증가하기 때문에 인버터 최대출력에 도달할 가능성도 높아집니다.

반면 모듈 온도가 높아지면 일반적으로 모듈 전압이 낮아져 발전출력 증가폭이 제한될 수 있습니다.

그래서 햇빛은 강하면서 기온과 모듈 온도가 비교적 낮은 계절에 클리핑이 뚜렷하게 나타날 수도 있습니다.

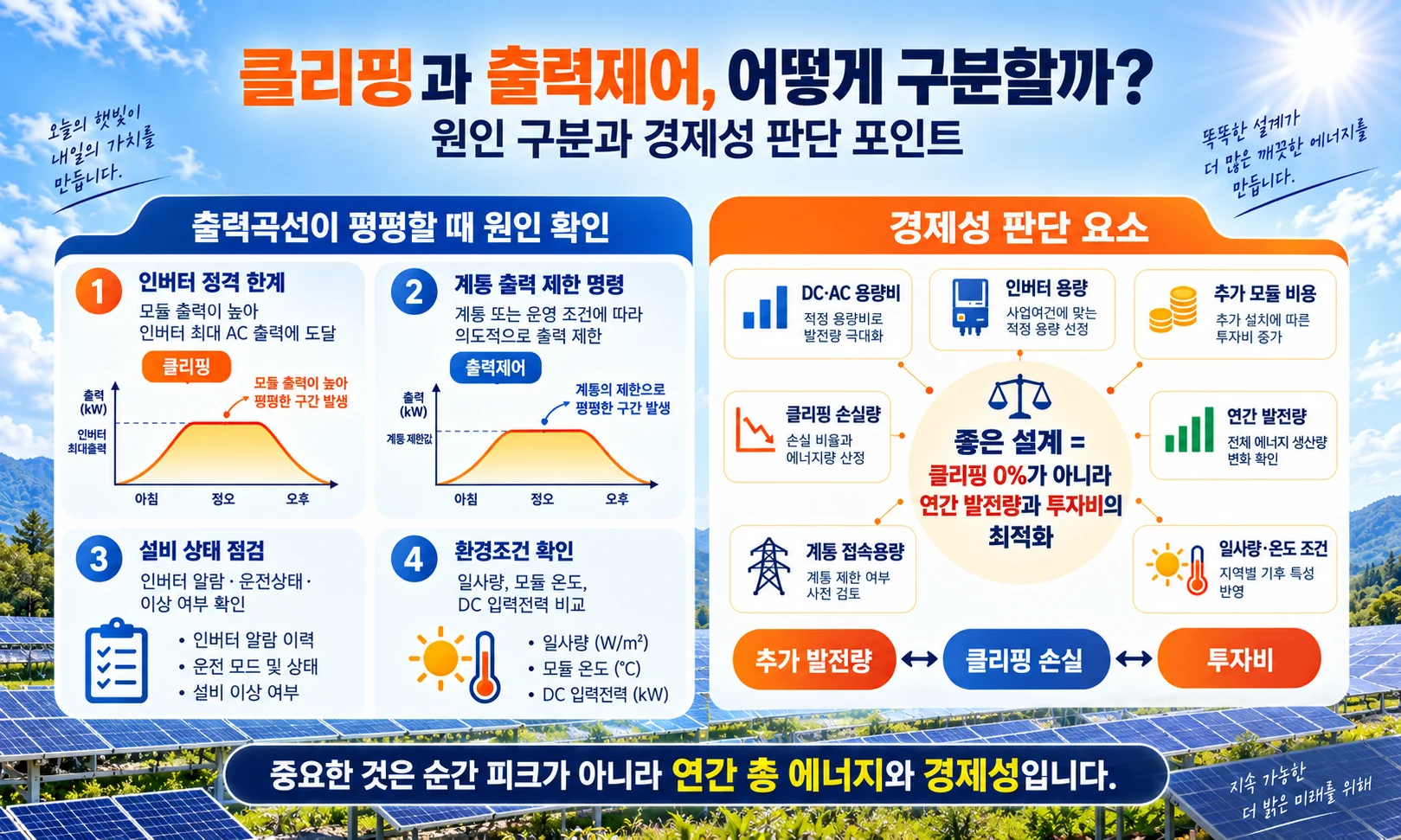

10. 클리핑과 출력제어는 같은 것일까?

둘 다 발전곡선 상단이 평평하게 나타날 수 있지만 원인은 다릅니다.

구분	클리핑	출력제어
주요 원인	인버터 출력·처리 한계	계통·운영 조건의 지령
상태	인버터가 자체 한계에 도달	출력 가능한 상태에서도 의도적으로 제한

실제 발전데이터에서 출력 상단이 평평하다고 해서 모두 클리핑이라고 단정할 수는 없습니다.

인버터 출력제한 상태, 발전소 제어명령, 일사량과 DC 입력전력 등을 함께 확인해야 합니다.

11. 클리핑을 줄이려면 어떻게 해야 할까?

인버터 용량 확대

AC 인버터 용량을 크게 하면 더 높은 모듈 출력을 처리할 수 있어 클리핑을 줄일 수 있습니다.

다만 인버터 투자비가 증가하고 저일사 시간에는 이용률이 낮아질 수 있습니다.

DC·AC 용량비 조정

모듈 DC 용량을 줄이면 클리핑 가능성은 낮아집니다. 대신 아침·오후 발전량도 감소할 수 있습니다.

모듈 배치 최적화

설치방향과 경사각 등을 조정해 발전 피크가 한 시간대에 지나치게 집중되지 않도록 설계할 수 있습니다.

MPPT·스트링 구성 최적화

인버터의 MPPT 전압범위와 입력전류 조건에 맞춰 스트링을 적절히 배분하면 발전특성을 효율적으로 활용하는 데 도움이 됩니다.

12. 클리핑이 전혀 없는 설계가 좋은 설계일까?

반드시 그렇지는 않습니다.

클리핑을 최대한 없애기 위해 인버터 용량을 크게 설치하면 하루 중 대부분의 시간에 인버터가 낮은 부하율로 운전될 수 있습니다.

반대로 일정 수준의 클리핑을 허용하고 모듈 DC 용량을 확대하면 저일사 시간의 발전량을 높일 수 있습니다.

좋은 설계의 목표는 클리핑 0%가 아니라 연간 발전량과 투자비의 최적화입니다.

13. 클리핑과 경제성은 어떻게 판단할까?

클리핑 설계를 평가할 때는 단순한 손실률 하나만 볼 것이 아니라 발전소 전체의 투자비와 연간 생산에너지를 함께 비교해야 합니다.

추가 모듈 비용

모듈뿐 아니라 구조물, 케이블, 시공비 증가도 함께 고려해야 합니다.

연간 추가 발전량

아침·오후·저일사 시간에서 얼마나 추가 발전할 수 있는지 확인합니다.

클리핑 손실량

연간 발전 가능 에너지 중 실제로 제한되는 에너지를 계산해야 합니다.

계통 접속용량

발전소가 실제 전력망으로 송전 가능한 AC 한계도 함께 검토해야 합니다.

추가 발전수익 ↔ 클리핑 손실 ↔ 추가 투자비

14. 발전데이터에서 클리핑은 어떻게 확인할까?

발전소 모니터링 화면의 하루 출력 그래프를 보면 클리핑 여부를 어느 정도 추정할 수 있습니다.

맑은 날 일정 시간 동안 AC 출력이 인버터 정격 부근에서 평평하게 유지된다면 클리핑 가능성을 확인해볼 수 있습니다.

하지만 정확하게 판단하려면 다음 데이터를 함께 비교해야 합니다.

• 인버터 AC 출력
• 인버터 DC 입력전력
• 일사량
• 모듈 온도
• 인버터 출력제한 상태
• 계통 출력제어 명령
• 인버터 알람 및 운전상태

15. 클리핑 손실과 인버터 효율 손실은 다르다

클리핑 손실과 인버터 효율은 서로 다른 개념입니다.

구분	클리핑 손실	인버터 효율 손실
원인	인버터 출력 한계	DC→AC 전력변환 과정
의미	발전 가능 에너지 일부를 활용하지 못함	변환 과정에서 일부 전력이 손실됨

자주 묻는 질문

Q. 클리핑이 발생하면 인버터가 고장 난 것인가요?

아닙니다. 모듈 DC 용량을 인버터 AC 용량보다 크게 구성한 정상적인 발전소에서도 좋은 일사조건에서는 클리핑이 발생할 수 있습니다.

Q. 발전그래프가 평평하면 무조건 클리핑인가요?

아닙니다. 계통 출력제어, 발전소 제어명령, 인버터 운전상태 등 다른 원인도 있을 수 있어 DC 입력과 제어정보를 함께 확인해야 합니다.

Q. 클리핑이 있으면 발전량을 많이 손해 보는 것 아닌가요?

클리핑 시간에는 일부 발전 가능 에너지를 활용하지 못하지만, 모듈 확대에 따라 아침과 오후 발전량이 증가하면 연간 총 발전량은 더 커질 수도 있습니다.

Q. DC·AC 용량비가 높으면 무조건 클리핑이 발생하나요?

가능성은 높아질 수 있지만 일사량, 온도, 설치방향, 인버터 사양에 따라 실제 발생 정도는 달라집니다.

Q. 인버터를 크게 설치하면 무조건 좋은가요?

클리핑은 줄일 수 있지만 인버터 투자비가 증가하고 저일사 시간에는 낮은 부하율로 운전할 수 있어 경제성 검토가 필요합니다.

정리하면

태양광 클리핑은 모듈의 발전 가능 출력이 인버터의 처리 또는 출력 한계를 넘어설 때 실제 AC 출력이 더 이상 증가하지 못하는 현상입니다.

발전곡선에서는 정오 부근의 상단이 평평하게 잘린 형태로 보일 수 있으며, 높은 DC·AC 용량비나 좋은 일사조건에서 발생 가능성이 높아질 수 있습니다.

하지만 클리핑이 있다는 사실만으로 설계가 잘못됐다고 판단해서는 안 됩니다. 핵심은 순간 최대출력보다 연간 전체 발전량과 경제성입니다. 추가 모듈로 확보하는 발전량과 클리핑 손실, 인버터 용량, 계통 접속조건과 투자비를 함께 검토해 가장 경제적인 설계점을 찾는 것이 중요합니다.
