BMS란 무엇일까?
ESS 배터리를 안전하게 관리하는 핵심 시스템

ESS에는 수많은 배터리 셀이 연결되어 있습니다. BMS는 각 셀의 전압과 온도, 배터리 전류와 충전 상태를 지속적으로 감시하면서 배터리가 안전한 범위 안에서 충전·방전되도록 관리하는 핵심 시스템입니다.

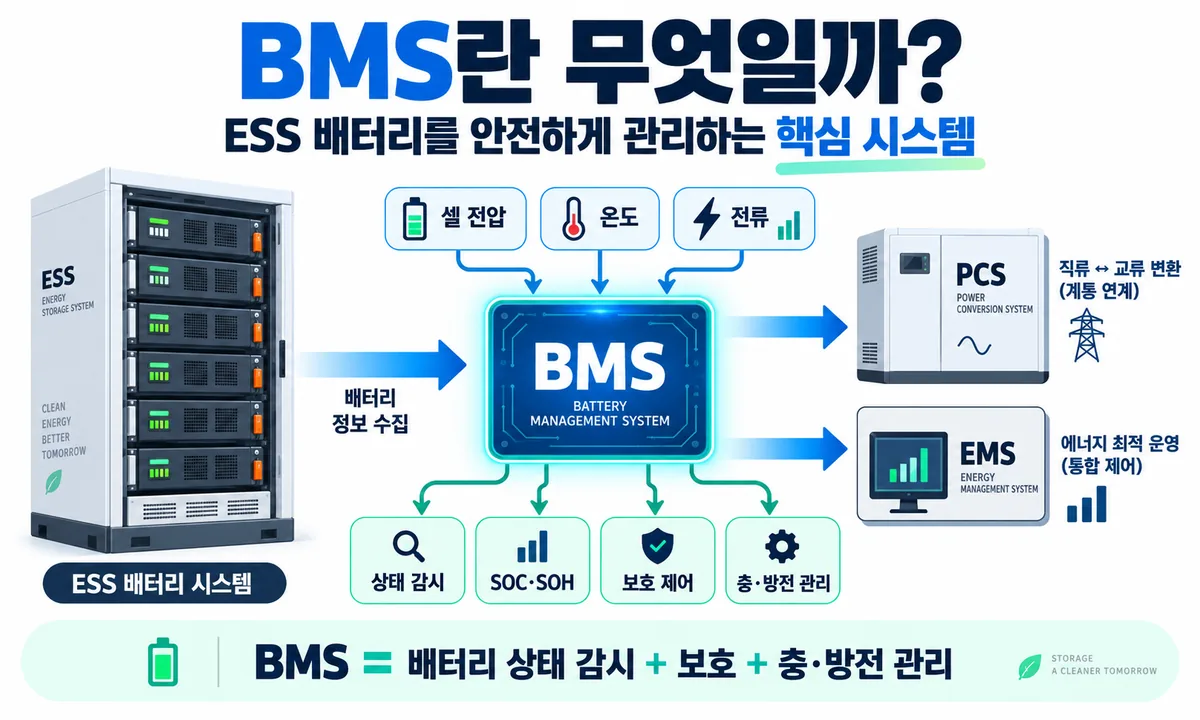

ESS를 구성하는 장치를 살펴보면 배터리, PCS, EMS와 함께 반드시 등장하는 시스템이 있습니다. 바로 BMS(Battery Management System)입니다.

BMS는 우리말로 배터리 관리 시스템이라고 합니다. 단순히 배터리 잔량을 확인하는 장치가 아니라, 배터리 내부 상태를 실시간으로 감시하고 이상이 발생할 경우 충·방전을 제한하거나 정지하도록 제어하는 역할을 수행합니다.

특히 대용량 ESS는 수많은 배터리 셀과 모듈, 랙으로 구성되기 때문에 셀 하나의 이상도 전체 시스템의 성능과 안전에 영향을 줄 수 있습니다. 따라서 ESS를 이해할 때 BMS의 역할을 함께 이해하는 것이 중요합니다.

핵심 요약

BMS는 배터리의 전압·전류·온도·SOC·SOH를 감시하고, 과충전·과방전·과전류·과온도 등의 이상 상태에서 배터리를 보호합니다. 또한 PCS와 EMS에 배터리 상태와 허용 가능한 충·방전 범위를 전달합니다.

목차

1. ESS에서 BMS가 필요한 이유
2. BMS는 어떤 값을 감시할까?
3. SOC와 SOH란 무엇일까?
4. 셀 밸런싱이 필요한 이유
5. BMS의 주요 보호 기능
6. BMS와 PCS는 어떻게 연동될까?
7. BMS와 EMS의 차이
8. BMS의 계층 구조
9. BMS와 ESS 안전의 관계
10. 자주 묻는 질문

1. ESS에서 BMS가 필요한 이유

ESS 배터리는 하나의 거대한 배터리 셀로 구성되는 것이 아닙니다. 작은 배터리 셀 여러 개를 직렬·병렬로 연결해 모듈을 만들고, 여러 모듈을 다시 조합해 배터리 랙과 전체 배터리 시스템을 구성합니다.

문제는 모든 배터리 셀이 항상 똑같은 상태로 움직이지 않는다는 점입니다. 제조 편차와 사용 조건, 온도 차이, 충·방전 이력, 열화 정도에 따라 셀마다 조금씩 다른 특성을 가질 수 있습니다.

대표적인 셀 편차
셀 전압 차이 · 온도 차이 · 내부저항 차이 · SOC 차이 · 열화 속도 차이

예를 들어 직렬로 연결된 셀 가운데 한 셀만 다른 셀보다 빠르게 전압이 상승한다면, 전체 배터리 전압은 정상 범위처럼 보여도 특정 셀은 먼저 과충전 상태에 접근할 수 있습니다.

따라서 ESS에서는 전체 배터리 전압만 보는 것이 아니라 셀 또는 모듈 단위의 상태를 지속적으로 확인하고 관리해야 합니다. 이 역할을 수행하는 것이 BMS입니다.

2. BMS는 어떤 값을 감시할까?

BMS는 배터리가 정상적인 운전 범위 안에 있는지 판단하기 위해 여러 데이터를 실시간으로 측정합니다.

셀 전압

배터리 셀 전압은 BMS가 가장 중요하게 감시하는 항목 가운데 하나입니다. 셀 전압이 허용 범위를 벗어나면 배터리 열화나 안전 문제가 발생할 수 있습니다.

BMS는 개별 셀의 전압을 확인하고 과전압, 저전압, 셀 간 전압 편차 등을 감시합니다.

배터리 온도

리튬이온 배터리는 온도에 민감합니다. 온도가 지나치게 높으면 열화가 빨라질 수 있고, 심한 경우 안전 문제로 이어질 수 있습니다.

반대로 온도가 너무 낮은 상태에서는 충전 성능이 제한되고 배터리에 부담이 커질 수 있기 때문에 저온 상태 역시 관리가 필요합니다.

충·방전 전류

배터리에 허용 범위보다 큰 전류가 흐르면 발열이 증가하고 배터리 셀에 부담이 커질 수 있습니다.

BMS는 충전전류와 방전전류를 감시해 설정된 허용범위를 넘어가지 않도록 관리합니다.

배터리 팩 전압

개별 셀뿐 아니라 랙이나 배터리 팩 전체의 DC 전압도 함께 감시합니다. 특히 고전압 ESS에서는 전체 DC 전압을 정확하게 관리하는 것이 중요합니다.

BMS는 단순한 모니터링 장치가 아닙니다.
측정한 데이터를 이용해 배터리가 위험한 상태로 접근하는지 판단하고, 필요한 경우 충·방전 출력을 제한하거나 시스템 정지를 요청합니다.

3. SOC란 무엇일까?

SOC는 State of Charge의 약자로, 현재 배터리가 얼마나 충전되어 있는지를 나타내는 값입니다.

자동차의 연료 게이지와 비슷하게 이해하면 쉽습니다. SOC가 100%에 가까우면 충전량이 많은 상태이고, SOC가 낮아질수록 남아 있는 에너지가 적다는 의미입니다.

ESS에서는 SOC 정보를 이용해 충전과 방전 가능한 범위를 판단합니다. 예를 들어 배터리 제조사와 운영조건에 따라 SOC가 너무 높은 영역에서는 충전을 제한하고, 너무 낮은 영역에서는 방전을 제한할 수 있습니다.

SOC는 어떻게 계산할까?

SOC는 단순히 배터리 전압 하나만으로 정확하게 측정하기 어렵습니다. 일반적으로 BMS는 배터리에 들어오고 나가는 전류를 시간에 따라 누적하는 Coulomb Counting 방식과 전압, 온도, 배터리 모델 등을 함께 이용합니다.

개념적으로는
SOC 변화량 ≈ 충·방전 전류 × 시간

실제 배터리는 온도와 열화 상태, 충·방전 효율 등의 영향을 받기 때문에 BMS는 여러 보정 알고리즘을 함께 사용해 SOC 정확도를 높입니다.

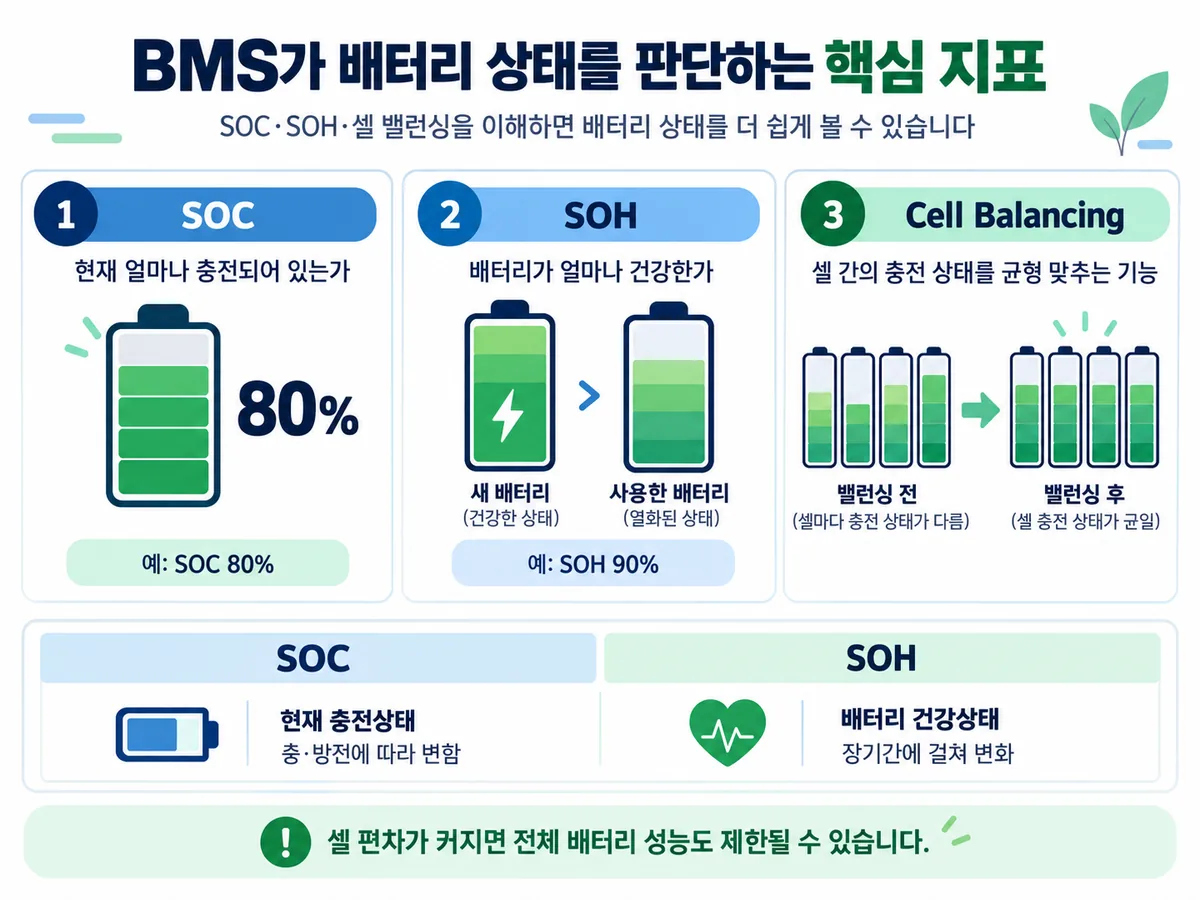

4. SOH는 무엇일까?

SOH는 State of Health의 약자로, 배터리의 건강 상태 또는 열화 정도를 나타내는 지표입니다.

배터리는 충·방전을 반복하면서 처음과 같은 성능을 계속 유지하지는 않습니다. 시간이 지나면서 실제 사용 가능한 용량이 감소하거나 내부저항이 증가할 수 있습니다.

따라서 SOH는 배터리의 실제 성능, 유지보수 시점, 잔여수명과 교체 계획 등을 판단하는 데 중요한 데이터로 활용됩니다.

구분	SOC	SOH
의미	현재 충전 상태	배터리 건강 상태
예시	SOC 80%	SOH 90%
변화 특성	충·방전에 따라 빠르게 변화	장기간 사용하면서 점진적으로 변화
주요 활용	충·방전 운전 범위 판단	수명·성능·유지보수 판단

5. 셀 밸런싱이란 무엇일까?

직렬로 연결된 배터리 셀은 사용하면서 조금씩 충전 상태와 전압 차이가 발생할 수 있습니다. 이를 그대로 두면 특정 셀이 다른 셀보다 먼저 상한 또는 하한 전압에 도달할 수 있습니다.

이 경우 전체 배터리에 에너지가 남아 있어도 가장 먼저 한계에 도달한 셀 때문에 충전이나 방전을 중단해야 할 수 있습니다.

셀 밸런싱(Cell Balancing)은 이러한 셀 간 편차를 줄여 전체 배터리 시스템을 보다 균일하게 사용할 수 있도록 하는 기능입니다.

패시브 밸런싱

전압이 상대적으로 높은 셀의 일부 에너지를 저항 등을 통해 소모시켜 다른 셀과 전압 차이를 줄이는 방식입니다. 구조가 비교적 단순하지만 에너지 일부가 열로 소모됩니다.

액티브 밸런싱

전압이나 충전 상태가 높은 셀의 에너지를 다른 셀로 이동시키는 방식입니다. 에너지 활용 측면에서는 유리할 수 있지만 회로와 제어가 더 복잡합니다.

셀 편차가 커지면 전체 배터리 성능도 제한될 수 있습니다.
BMS가 셀 단위의 상태를 계속 감시하는 이유입니다.

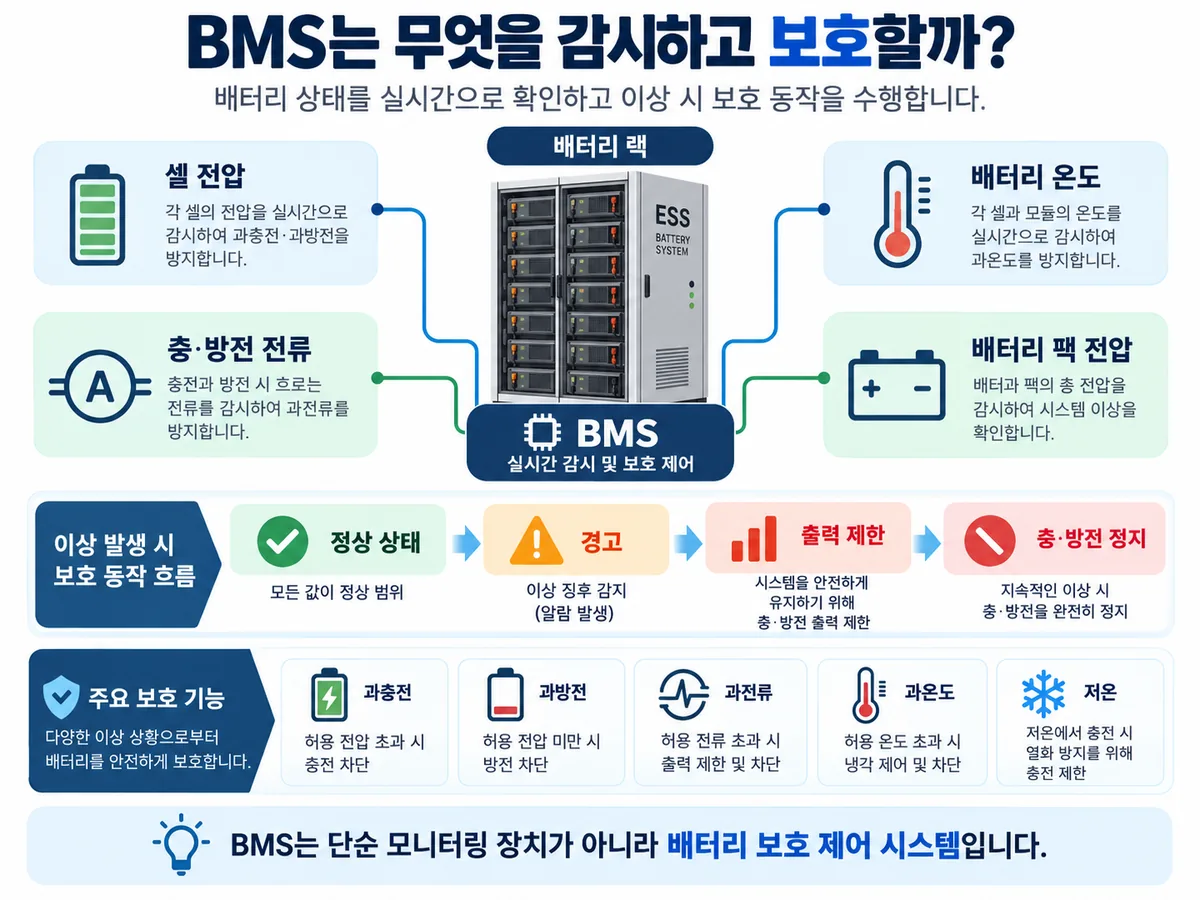

6. BMS의 주요 보호 기능

보호 항목	BMS 동작 개념
과충전	셀 전압이 상한을 넘어가면 충전 제한 또는 차단
과방전	셀 전압이 너무 낮아지면 방전 제한 또는 차단
과전류	허용전류를 초과하면 출력 제한 또는 시스템 정지
과온도	배터리 온도 상승 시 충·방전 제한 또는 정지
저온	저온 조건에서 충전 등을 제한해 배터리 보호

이상이 발생했다고 해서 항상 즉시 시스템 전체를 차단하는 것은 아닙니다. 이상 수준과 제조사 보호 로직에 따라 경고 → 출력 제한 → 충·방전 정지 → 차단과 같은 단계적 보호가 적용될 수 있습니다.

7. BMS와 PCS는 어떻게 연결될까?

ESS에서 BMS와 PCS는 매우 밀접하게 연동됩니다.

PCS는 배터리와 전력계통 사이에서 DC와 AC를 변환하고 실제 충전·방전 전력을 제어하는 장치입니다. 하지만 PCS가 배터리 상태를 무시한 채 원하는 전력만 출력할 수는 없습니다.

BMS는 PCS에 현재 배터리 상태와 허용 가능한 충전·방전 범위를 전달합니다.

BMS가 PCS에 제공할 수 있는 주요 정보
SOC · 배터리 전압 · 전류 · 온도 · 이상 상태 · 충전 가능 전력 · 방전 가능 전력 · 허용 충·방전 전류

즉 역할을 간단히 정리하면 BMS가 배터리가 허용할 수 있는 범위를 판단하고, PCS가 그 범위 안에서 실제 충·방전 전력을 제어합니다.

8. BMS와 EMS는 무엇이 다를까?

BMS와 EMS는 모두 ESS 제어에 사용되지만 관리하는 범위가 다릅니다.

구분	BMS	EMS
관리 대상	배터리	ESS 전체
주요 역할	상태 감시·보호	운전 스케줄·에너지 관리
대표 정보	SOC·SOH·전압·온도	충·방전 지령·운전 계획

쉽게 말하면 BMS는 배터리가 안전하게 운전할 수 있는 조건을 관리하고, EMS는 ESS를 언제 어떻게 운전할지를 관리합니다.

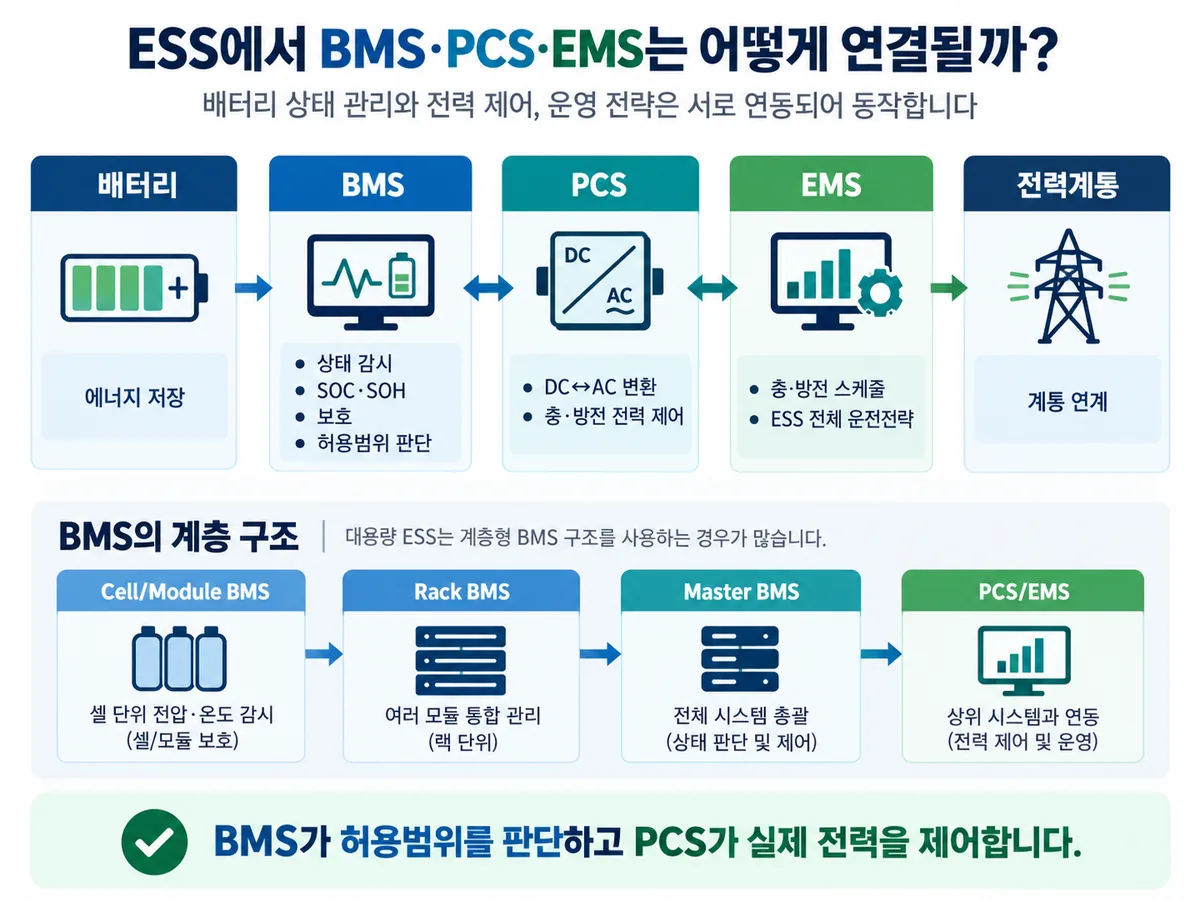

9. BMS의 계층 구조

대용량 ESS에서는 하나의 BMS가 모든 배터리 셀을 직접 관리하기보다 계층 구조를 구성하는 경우가 많습니다.

대표적인 계층 구조

Cell/Module BMS → Rack BMS → Master BMS → PCS/EMS

Cell 또는 Module BMS

개별 셀 또는 모듈의 전압과 온도를 감시하고 가장 가까운 수준에서 배터리 상태를 확인합니다.

Rack BMS

여러 배터리 모듈의 정보를 취합하고 하나의 랙 단위에서 전압, 전류, 상태 등을 관리합니다.

Master BMS

여러 랙의 정보를 종합해 배터리 시스템 전체 상태를 판단하고 PCS나 EMS와 통신합니다.

제조사에 따라 BMS 명칭과 구조는 다를 수 있지만 셀 → 모듈 → 랙 → 시스템으로 정보를 취합하는 기본 개념은 유사합니다.

10. BMS와 ESS 배터리 안전의 관계

BMS는 ESS 안전에서 매우 중요한 역할을 합니다.

셀 전압이 비정상적으로 상승하거나 특정 모듈의 온도가 빠르게 올라가는 경우, BMS가 이를 조기에 감지하면 충·방전 전력을 제한하거나 배터리 시스템 정지를 요청할 수 있습니다.

그러나 BMS가 있다고 해서 모든 배터리 사고를 완전히 예방할 수 있는 것은 아닙니다.

ESS 안전은 여러 보호 계층이 함께 작동해야 합니다.
배터리 셀 품질 · BMS · 냉각 시스템 · PCS 제어 · 보호장치 · 차단장치 · 소방설비 · 설치환경 · 유지보수

즉 BMS는 ESS 안전의 핵심 요소이지만, 전체 안전 시스템을 구성하는 여러 보호 수단 가운데 중요한 한 축으로 보는 것이 정확합니다.

BMS·PCS·EMS 역할 한눈에 정리

장치	핵심 역할
배터리	전기에너지 저장
BMS	배터리 상태 감시·보호·허용범위 관리
PCS	DC↔AC 변환과 실제 충·방전 전력 제어
EMS	ESS 전체 운전 계획과 충·방전 스케줄 관리

자주 묻는 질문

Q. BMS가 SOC를 직접 측정하나요?

SOC는 센서로 직접 측정하는 값이라기보다 전압, 전류, 온도와 배터리 모델 등의 정보를 이용해 BMS가 계산하거나 추정하는 값입니다.

Q. BMS와 PCS 중 어느 것이 더 중요한가요?

역할이 다르기 때문에 단순 비교하기 어렵습니다. BMS는 배터리 상태와 허용범위를 판단하고, PCS는 실제 충·방전 전력을 제어하므로 두 시스템이 정상적으로 연동되어야 합니다.

Q. BMS가 배터리 화재를 완전히 막아주나요?

아닙니다. BMS는 이상 상태를 감지하고 보호 동작을 수행하는 핵심 장치이지만, 배터리 품질, 열관리, 차단장치, 소방 시스템 등 다른 안전설비도 함께 필요합니다.

Q. BMS 통신이 끊기면 어떻게 되나요?

배터리 상태를 정상적으로 확인할 수 없기 때문에 시스템 설계와 보호 로직에 따라 경고, 출력 제한, PCS 정지, 배터리 컨택터 개방 등의 보호 동작이 수행될 수 있습니다.

정리하면

BMS는 ESS 배터리의 셀 전압, 온도, 전류, SOC, SOH 등을 실시간으로 확인하고 배터리가 안전한 운전 범위를 벗어나지 않도록 관리하는 핵심 제어 시스템입니다.

BMS는 단순히 배터리 상태를 보여주는 장치가 아니라 배터리 상태 판단 → 허용 충·방전 범위 계산 → PCS와 통신 → 이상 시 보호 동작 까지 수행합니다.

따라서 ESS를 이해할 때는 배터리 용량이나 PCS 정격뿐 아니라 BMS의 감시 항목, SOC·SOH 관리, 셀 밸런싱, 보호 로직과 PCS·EMS 연동 구조도 함께 살펴보는 것이 중요합니다.
