ESS란 무엇인가? 구성요소와 작동 원리 쉽게 이해하기

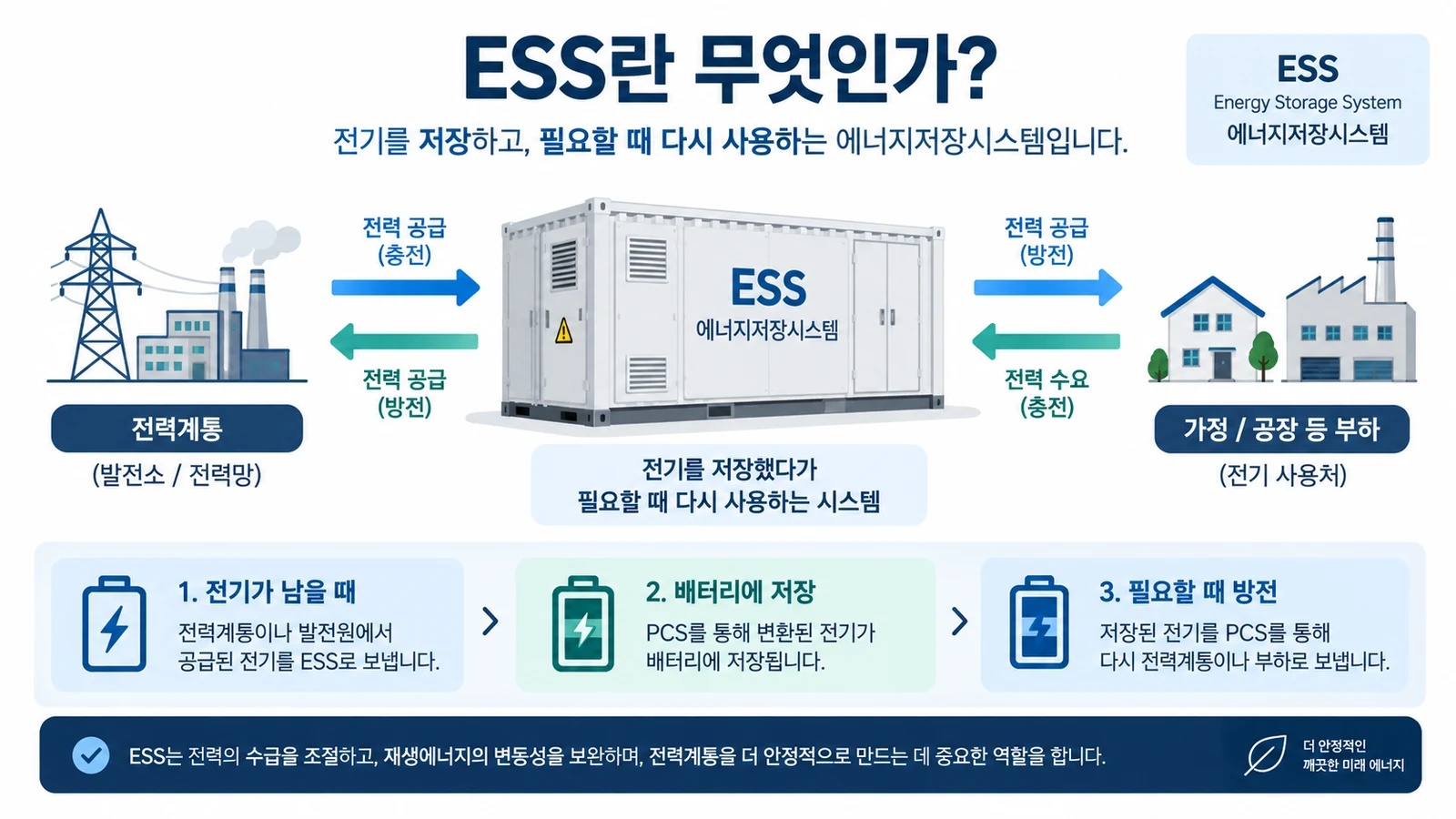

ESS는 Energy Storage System의 약자로, 우리말로는 에너지저장장치 또는 에너지저장시스템이라고 합니다. 쉽게 말하면 전기가 필요할 때 바로 사용하지 않고 저장해 두었다가 필요한 시간에 다시 사용할 수 있도록 만든 시스템입니다.
ESS는 단순히 대형 배터리만을 의미하지 않습니다. 일반적인 배터리 ESS는 배터리, BMS, PCS, EMS와 각종 보호·계통연계 설비가 함께 구성되어 충전과 방전을 안전하게 제어합니다.

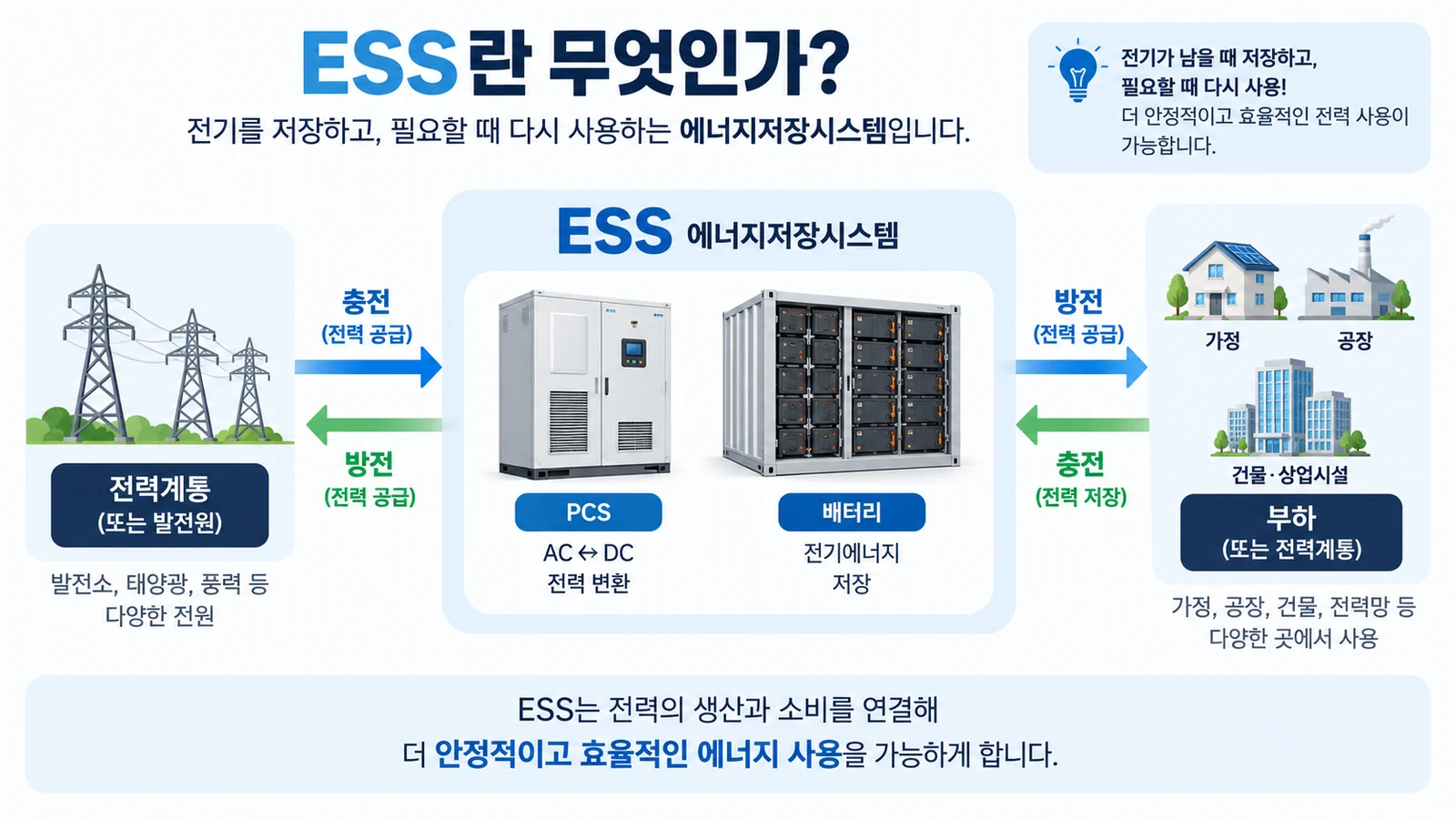

전체적인 전력 흐름을 단순하게 표현하면 전력계통 또는 발전원 → PCS → 배터리 충전 → 배터리 저장 → PCS → 부하 또는 전력계통 방전의 구조로 이해할 수 있습니다.
전기가 남을 때 → 배터리에 충전
전기가 필요할 때 → 배터리에서 방전
PCS → AC와 DC 전력을 변환
BMS → 배터리 상태 관리
EMS → ESS 전체 운전과 에너지 흐름 관리
ESS는 왜 필요한가?
전기는 생산되는 순간 소비되는 것이 기본적인 특징입니다. 발전소에서 전기를 너무 많이 생산하거나 너무 적게 생산하면 전력계통의 수급 균형에 영향을 줄 수 있습니다.
ESS는 이런 문제를 완화하는 데 활용할 수 있습니다. 전력이 상대적으로 많이 공급되는 시간에는 전기를 저장하고, 필요한 시간에는 저장한 전력을 다시 공급할 수 있기 때문입니다.
특히 태양광과 풍력 같은 재생에너지는 날씨와 시간에 따라 출력이 변합니다. 태양광은 낮에만 발전할 수 있고 구름의 영향도 받으며, 풍력은 바람의 세기에 따라 출력이 달라집니다.
ESS를 함께 활용하면 이런 변동성에 대응하고 전력을 보다 유연하게 운용하는 데 도움이 됩니다.
✔ 전력 사용시간 이동
✔ 재생에너지 출력 변동 대응
✔ 피크전력 관리
✔ 전력 수급 조정
✔ 전력계통 안정화 지원
✔ 비상전원 및 백업전원 활용
ESS는 배터리만 있으면 되는 걸까?
아닙니다. ESS를 단순히 배터리라고 생각하기 쉽지만 실제로는 여러 장치가 하나의 시스템으로 구성됩니다.
배터리는 전기에너지를 저장하는 핵심 장치이지만, 배터리를 안전하게 관리하고 AC와 DC 전력을 변환하며 전체 시스템의 충전과 방전을 제어하기 위한 설비가 추가로 필요합니다.
대표적으로 ESS에는 다음과 같은 구성요소가 사용됩니다.
| 구성요소 | 주요 역할 |
|---|---|
| 배터리 | 전기에너지를 저장하고 방출 |
| BMS | 배터리 전압·온도·충전상태 등을 감시하고 보호 |
| PCS | AC와 DC 사이에서 전력을 양방향으로 변환 |
| EMS | ESS의 충전·방전 계획과 전체 에너지 흐름을 관리 |
| 보호·계통연계 설비 | 차단, 보호, 변압 및 전력계통 연결 |
ESS 배터리는 어떤 역할을 할까?
배터리는 ESS에서 실제로 전기에너지를 저장하는 장치입니다.
충전할 때는 외부에서 공급받은 전기에너지를 화학에너지 형태로 저장하고, 방전할 때는 저장된 에너지를 다시 전기에너지로 변환해 외부로 공급합니다.
대규모 ESS에서는 여러 개의 배터리 셀을 연결해 모듈을 만들고, 여러 모듈을 조합해 랙 또는 시스템 단위로 구성합니다.
배터리의 용량은 일반적으로 kWh 또는 MWh와 같은 에너지 단위로 표현합니다. 이는 얼마나 많은 에너지를 저장할 수 있는지를 나타냅니다.
MW와 MWh는 무엇이 다를까?
ESS를 볼 때 MW와 MWh를 함께 접하는 경우가 많습니다.
MW는 순간적으로 얼마나 큰 전력을 충전하거나 방전할 수 있는지를 나타내고, MWh는 얼마나 많은 에너지를 저장할 수 있는지를 나타냅니다.
예를 들어 10MW / 40MWh ESS라면 단순하게 보면 최대 10MW 수준의 전력을 출력하면서 총 40MWh 규모의 에너지를 저장할 수 있는 시스템으로 이해할 수 있습니다.
이론적으로 10MW를 계속 출력한다면 40MWh는 약 4시간에 해당하지만, 실제 운전시간은 충·방전 범위와 효율, 운전 조건 등에 따라 달라질 수 있습니다.
BMS란 무엇인가?
BMS는 Battery Management System의 약자로 배터리 관리 시스템을 의미합니다.
배터리는 전압, 전류, 온도, 충전상태 등에 따라 성능과 안전성이 크게 영향을 받을 수 있기 때문에 지속적인 상태 감시가 필요합니다.
BMS는 각 배터리의 상태를 확인하고 이상이 발생할 가능성이 있을 때 시스템을 보호하는 중요한 역할을 합니다.
대표적으로 배터리 셀이나 모듈의 전압과 온도를 감시하고, SOC(State of Charge)와 같은 배터리 상태 정보를 계산하거나 관리합니다.
PCS란 무엇인가?
PCS는 Power Conversion System의 약자로 ESS에서 전력변환을 담당하는 핵심 장치입니다.
배터리는 기본적으로 직류전기인 DC를 저장합니다. 반면 일반적인 전력계통은 교류전기인 AC를 사용합니다.
따라서 배터리와 전력계통 사이에서 전력을 주고받으려면 AC와 DC를 서로 변환하는 장치가 필요합니다. 이 역할을 PCS가 담당합니다.

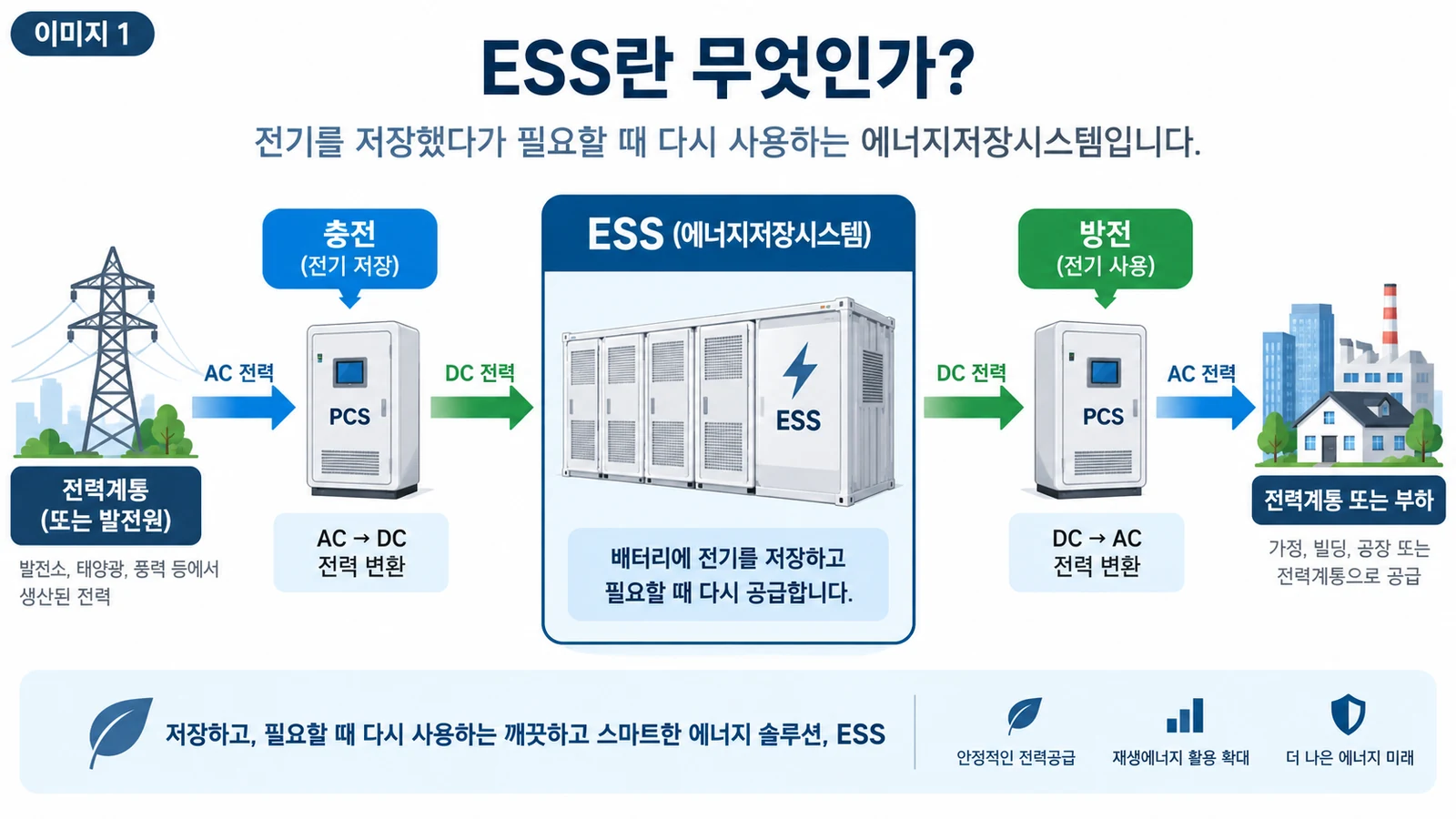

전력계통 AC → PCS → DC → 배터리
ESS 방전
배터리 DC → PCS → AC → 전력계통 또는 부하
ESS용 PCS는 충전과 방전을 모두 수행해야 하므로 일반적으로 양방향 전력변환이 가능하도록 구성됩니다.
EMS는 어떤 역할을 할까?
EMS는 Energy Management System의 약자로 에너지관리시스템을 의미합니다.
PCS가 실제 전력을 변환하고 BMS가 배터리 상태를 관리한다면, EMS는 ESS를 언제 충전하고 언제 방전할지 등 전체적인 운전 전략을 관리하는 역할을 합니다.
예를 들어 전력수요가 낮은 시간에 충전하고 전력수요가 높은 시간에 방전하도록 운전하거나, 태양광 발전량과 부하 사용량을 고려해 ESS의 충·방전을 제어할 수 있습니다.
설비의 목적과 운영 방식에 따라 EMS의 기능과 제어 범위는 크게 달라질 수 있습니다.
ESS는 어떻게 충전될까?
전력계통에서 배터리를 충전하는 경우를 기준으로 보면 계통의 AC 전력이 PCS로 들어옵니다.
PCS는 이 교류전력을 배터리에 저장할 수 있는 직류전력으로 변환하고, 배터리는 해당 에너지를 저장합니다.
이 과정에서 BMS는 배터리 상태를 계속 감시하고, 시스템의 운전 조건에 따라 충전 가능한 범위가 관리됩니다.
태양광과 ESS가 연결된 경우에는 태양광 발전에서 생산된 전력의 일부를 ESS에 저장하도록 시스템을 구성할 수도 있습니다.
ESS는 어떻게 방전될까?
방전할 때는 충전의 반대 과정이 이루어집니다.
배터리에 저장된 DC 전력이 PCS로 전달되고, PCS는 이를 전력계통이나 부하에서 사용할 수 있는 AC 전력으로 변환합니다.
변환된 전력은 설비 구성에 따라 건물이나 공장에서 직접 사용할 수도 있고 전력계통으로 공급할 수도 있습니다.
태양광과 ESS를 함께 사용하는 이유
태양광 발전은 낮에 햇빛이 있을 때 전력을 생산합니다. 하지만 전력을 많이 사용하는 시간이 항상 태양광 발전량이 많은 시간과 일치하는 것은 아닙니다.
ESS를 함께 사용하면 태양광 발전량이 많은 시간에 일부 전력을 저장했다가 이후 필요한 시간에 사용할 수 있습니다.
또한 태양광과 풍력처럼 출력이 변하는 발전원이 증가할수록 전력계통에서는 발전량과 소비량의 균형을 유지하는 것이 더욱 중요해집니다.
ESS는 이런 환경에서 전력의 충전과 방전을 빠르게 조절할 수 있다는 점 때문에 다양한 전력계통 분야에서 활용되고 있습니다.
ESS는 어디에 사용될까?
ESS는 목적에 따라 매우 다양한 분야에서 활용됩니다.
| 활용 분야 | 주요 목적 |
|---|---|
| 재생에너지 연계 | 태양광·풍력 발전의 변동성 대응 및 에너지 활용 |
| 피크 관리 | 전력수요가 높은 시간의 사용전력 조정 |
| 계통 안정화 | 전력계통의 안정적인 운전을 지원 |
| 비상·백업전원 | 정전이나 비상 상황에서 저장된 전력 활용 |
ESS와 UPS는 같은 장치일까?
ESS와 UPS는 모두 배터리를 이용해 전력을 저장할 수 있지만 기본적인 목적과 운전 방식에는 차이가 있습니다.
UPS는 일반적으로 정전이나 순간적인 전원 이상이 발생했을 때 중요 부하에 중단 없이 전력을 공급하는 것이 핵심 목적입니다.
반면 ESS는 에너지 저장과 충·방전을 적극적으로 활용해 전력수요 관리, 재생에너지 연계, 계통 지원 등 보다 다양한 목적으로 사용됩니다.
다만 실제 시스템의 구성과 용도에 따라 두 기술의 기능 일부가 겹칠 수 있습니다.
ESS 핵심 정리
✔ ESS는 전기에너지를 저장했다가 필요할 때 사용하는 시스템입니다.
✔ ESS는 배터리 하나가 아니라 여러 장치로 구성됩니다.
✔ 배터리는 전기에너지를 저장합니다.
✔ BMS는 배터리의 상태를 감시하고 관리합니다.
✔ PCS는 AC와 DC 사이의 전력을 양방향으로 변환합니다.
✔ EMS는 ESS의 전체적인 충전과 방전 운전을 관리합니다.
✔ ESS는 재생에너지 연계, 피크관리, 전력계통 안정화 등 다양한 분야에서 활용됩니다.
자주 묻는 질문
ESS는 그냥 큰 배터리인가요?
아닙니다. 배터리는 ESS의 핵심 구성요소 중 하나입니다. 실제 ESS에는 배터리뿐 아니라 BMS, PCS, EMS, 보호설비 및 계통연계설비 등이 함께 구성됩니다.
ESS에서 PCS는 왜 필요한가요?
배터리는 DC 전력을 저장하지만 일반적인 전력계통은 AC를 사용합니다. 따라서 배터리를 충전하거나 계통으로 방전하기 위해 AC와 DC를 서로 변환하는 PCS가 필요합니다.
BMS와 EMS는 무엇이 다른가요?
BMS는 배터리의 전압, 온도, 충전상태 등을 관리하는 시스템이고, EMS는 ESS 전체의 에너지 흐름과 충·방전 운전 계획을 관리하는 시스템입니다.
ESS의 MW와 MWh는 무엇이 다른가요?
MW는 ESS가 얼마나 큰 전력을 충전하거나 방전할 수 있는지를 나타내는 전력 단위이고, MWh는 얼마나 많은 에너지를 저장할 수 있는지를 나타내는 에너지 단위입니다.
ESS는 태양광이 있어야만 사용할 수 있나요?
아닙니다. ESS는 태양광이나 풍력과 연계할 수도 있지만 전력계통과 직접 연계해 피크관리, 계통안정화, 수급조정 등 다양한 목적으로 사용할 수 있습니다.
