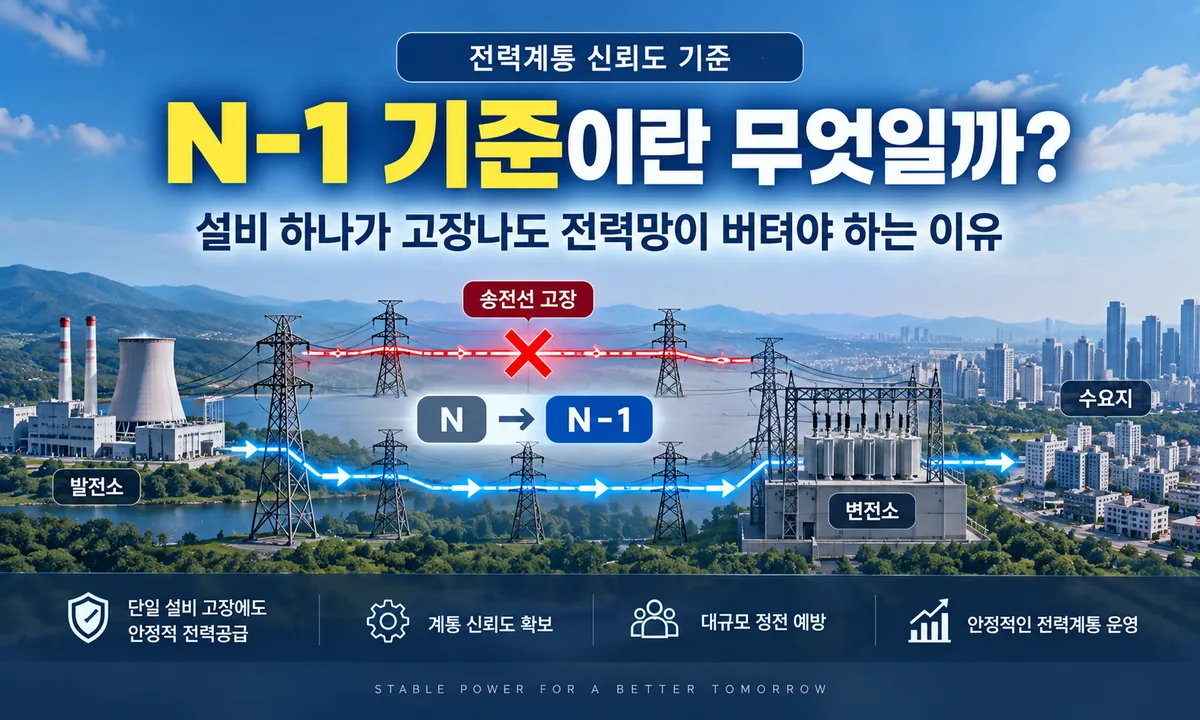

N-1 기준이란 무엇일까?
설비 하나가 고장나도 전력망이 버텨야 하는 이유

송전선·변압기·발전기 중 하나가 탈락해도 전력망이 안정적으로 운전될 수 있는지 확인하는 대표적인 계통 신뢰도 개념을 쉽게 정리합니다.

핵심 요약

N-1 기준은 주요 전력설비 가운데 하나가 고장 또는 정지하더라도 나머지 계통이 과부하·전압·안정도 등 허용 범위 안에서 운전될 수 있어야 한다는 신뢰도 개념입니다. 단순히 예비 설비 한 대를 더 둔다는 뜻이 아니라 단일 고장 이후에도 전력망 전체가 버틸 수 있는지를 확인하는 것이 핵심입니다.

목차

1. N-1에서 N은 무엇을 의미할까?
2. N-1 기준이 필요한 이유
3. 송전선 하나가 고장나면 전기는 어디로 갈까?
4. N-1 기준에서는 무엇을 확인할까?
5. N-1과 예비설비는 같은 의미일까?
6. N-1, N-2, N-1-1 차이
7. 재생에너지와 ESS가 늘면서 N-1이 중요한 이유
8. N-1 Contingency Analysis란?

1. N-1에서 N은 무엇을 의미할까?

N-1이라는 표현만 보면 복잡해 보이지만 개념은 비교적 단순합니다. N은 정상 운전 상태에서 주요 계통 설비가 운전 중인 상태를 뜻한다고 이해하면 쉽습니다.

정상 상태가 N이라면 이 가운데 검토 대상 설비 하나가 고장이나 정비 등으로 계통에서 빠진 상태가 N-1입니다. 즉 N-1은 단순한 숫자 표현이 아니라 단일 설비 탈락 상황에서 계통이 얼마나 안정적으로 버틸 수 있는지를 평가하는 개념입니다.

2. N-1 기준이 필요한 이유

전력설비는 아무리 철저하게 관리해도 고장 가능성을 완전히 없앨 수 없습니다. 송전선은 낙뢰·강풍·외부 접촉 등에 영향을 받을 수 있고, 변압기와 발전기도 내부 이상이나 보호동작으로 정지할 수 있습니다.

설비 하나가 탈락하면 기존 전력이 다른 경로로 재분배되면서 남아 있는 선로나 변압기에 과부하가 발생할 수 있습니다. 전압 저하, 주파수 변동, 계통 안정도 저하가 연쇄적으로 이어지면 작은 고장이 광범위한 사고로 확대될 수 있습니다.

기억할 점

N-1의 목적은 고장을 없애는 것이 아니라 고장이 발생해도 그 사고가 계통 전체로 확대되지 않도록 준비하는 것입니다.

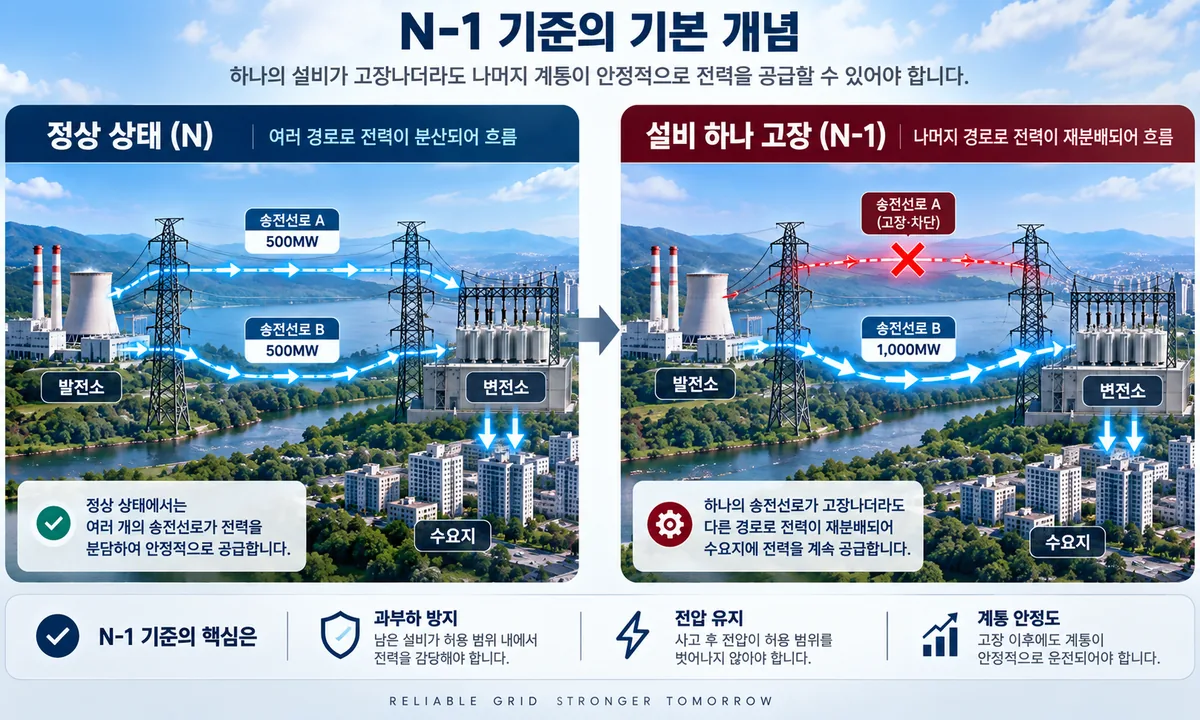

3. 송전선 하나가 고장나면 전기는 어디로 갈까?

전력은 특정 송전선 하나만을 골라 흐르는 것이 아니라 계통의 임피던스와 운전 상태에 따라 여러 경로로 분산되어 흐릅니다. 두 개의 경로가 각각 500MW씩 분담하다 한 선로가 탈락하면, 그 전력은 가능한 다른 경로로 재분배됩니다.

따라서 남아 있는 선로가 추가 전력을 감당할 수 있는지, 주변 변압기나 송전선이 허용 부하를 초과하지 않는지를 확인해야 합니다. 실제 계통에서는 단순한 1:1 이동이 아니라 주변 계통 전체의 전력 흐름이 다시 계산됩니다.

4. N-1 기준에서는 무엇을 확인할까?

① 과부하
송전선과 변압기의 부하가 허용 범위를 초과하지 않는지 확인합니다.

② 전압
사고 후 특정 모선의 전압이 허용 범위를 벗어나지 않는지 확인합니다.

③ 안정도
과도안정도·전압안정도 등 계통이 안정적으로 유지되는지 검토합니다.

④ 발전력·주파수
대형 발전기 탈락 시 예비력과 주파수 대응 능력을 확인합니다.

5. N-1과 예비설비는 같은 의미일까?

N-1 = 모든 설비를 하나씩 더 설치한다고 이해하면 정확하지 않습니다. 인접 변압기가 부하를 분담하거나 다른 송전경로로 전력을 우회시키는 방식, 발전예비력 투입 등 다양한 방법으로 단일 설비 탈락에 대응할 수 있습니다.

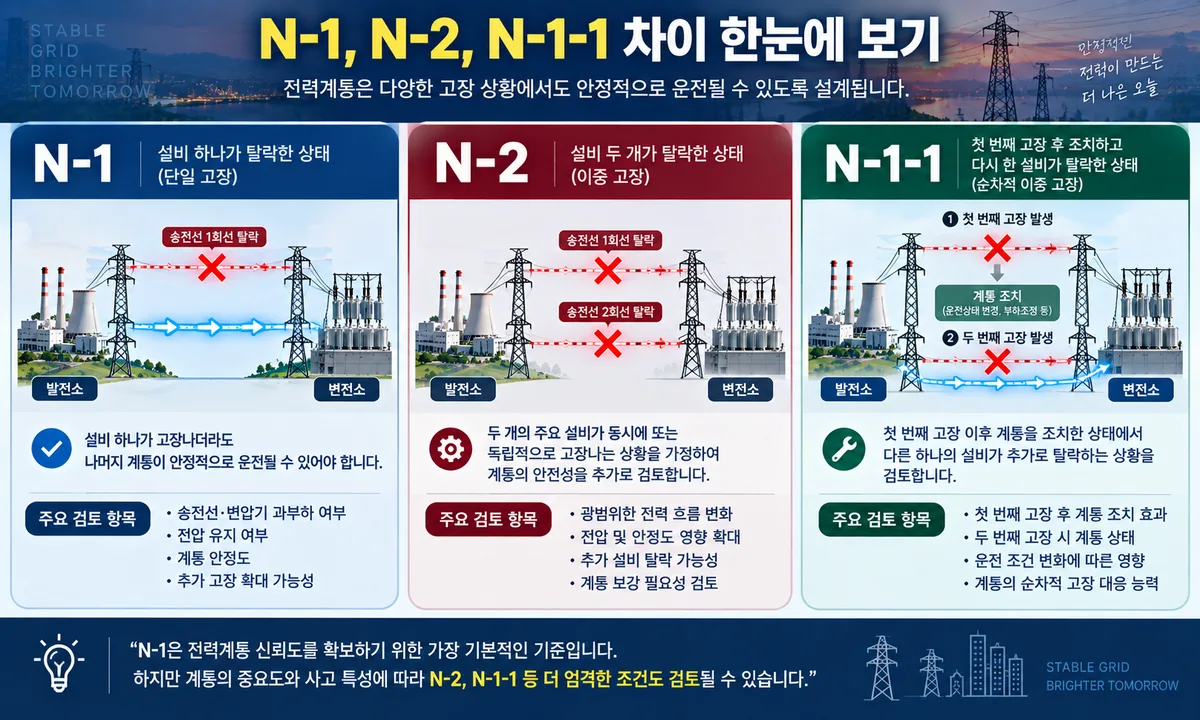

6. N-1, N-2, N-1-1 차이

구분	의미	쉽게 이해하면
N	대상 설비 정상	정상 운전
N-1	설비 하나 탈락	단일 고장
N-2	두 설비 탈락 조건	복수 고장 조건
N-1-1	첫 고장 후 조치 뒤 추가 설비 탈락	순차적 두 번째 사고

주의

실제 적용되는 사고 범위와 허용 조건은 계통운영기관, 전압등급, 설비 중요도 및 해당 신뢰도 기준에 따라 달라질 수 있습니다. 따라서 N-1을 “어떤 사고가 발생해도 정전이 절대 일어나지 않는다”는 의미로 이해하면 안 됩니다.

7. 재생에너지와 ESS가 늘면서 N-1이 중요한 이유

태양광과 풍력의 비중이 커지면 발전 위치와 송전 방향이 달라질 수 있습니다. 특정 지역에 대규모 재생에너지가 집중되면 정상 상태에서는 문제가 없더라도 송전선 하나가 탈락했을 때 다른 선로의 과부하가 크게 증가할 수 있습니다.

ESS는 빠른 유효전력 제어를 통해 주파수 대응이나 혼잡 완화 등에 도움을 줄 수 있지만, 물리적인 송전경로 부족을 모든 상황에서 대신할 수 있는 것은 아닙니다.

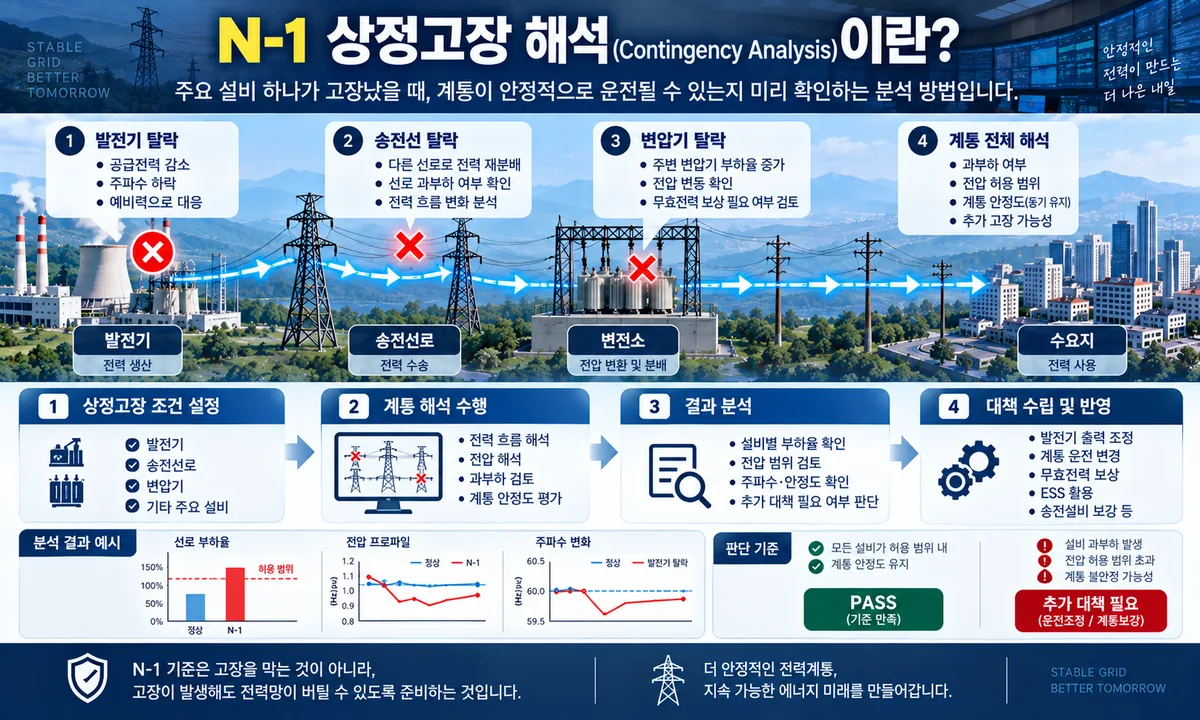

8. N-1 Contingency Analysis란?

Contingency Analysis, 상정고장 해석은 특정 설비가 탈락하는 상황을 가정하고 그 이후의 전력 흐름, 전압, 설비 부하율 등을 계산해 계통이 기준을 만족하는지 확인하는 대표적인 해석 방법입니다.

Case 1
송전선 탈락 → 주변 선로 과부하 확인

Case 2
변압기 탈락 → 인접 변압기 부하율 확인

Case 3
발전기 탈락 → 주파수·예비력 영향 확인

Case 4
계통 전체 → 전압·안정도·추가 사고 가능성 확인

핵심 포인트

N-1은 고장이 발생하지 않는 전력망을 뜻하지 않습니다. 고장이 발생하더라도 전체 계통 사고로 확대되지 않도록 설계하고 운전하는 전력망을 의미합니다.

자주 묻는 질문 FAQ

Q1. N-1이면 설비 하나가 고장나도 절대 정전이 발생하지 않나요?

그렇게 단정할 수는 없습니다. 정해진 단일 상정고장 이후에도 적용 기준에서 요구하는 운전 조건을 만족하는지가 핵심입니다.

Q2. N-1을 만족하려면 모든 설비를 두 개씩 설치해야 하나요?

아닙니다. 다른 송전경로, 인접 변압기, 발전예비력, 계통 재구성 등으로도 대응할 수 있습니다.

Q3. 발전기에도 N-1 개념이 적용되나요?

네. 대형 발전기 탈락은 공급과 수요의 순간적인 불균형을 만들어 주파수에 영향을 줄 수 있습니다.

Q4. ESS가 있으면 N-1 문제를 모두 해결할 수 있나요?

일부 상황에서는 도움이 되지만 모든 문제를 해결하는 것은 아닙니다. 특히 송전경로 자체가 부족한 경우에는 계통 보강이 필요할 수 있습니다.

마무리

N-1 기준은 송전선·변압기·발전기 등 하나의 설비가 탈락했을 때에도 나머지 계통이 안정적으로 버틸 수 있는지 확인하는 기본적인 신뢰도 개념입니다. 핵심은 N은 정상 상태, N-1은 설비 하나가 빠진 상태이며, 그 상황에서도 전력망이 요구 조건을 유지할 수 있도록 준비하는 것입니다.
