STATCOM이란 무엇일까?｜전력계통의 전압을 빠르게 조절하는 장치

무효전력을 빠르게 공급·흡수해 계통 전압을 안정화하는 STATCOM의 원리와 SVC와의 차이를 쉽게 정리합니다.

전력계통에서는 전기를 단순히 발전소에서 소비자에게 보내는 것만으로 충분하지 않습니다. 송전선로의 길이, 전력 수요의 변화, 대규모 모터의 기동, 태양광·풍력 발전량의 급격한 변화 등에 따라 계통 전압이 계속 변하기 때문입니다.

전압이 지나치게 낮아지거나 높아지면 전력설비가 정상적으로 동작하기 어렵고, 심한 경우 발전기나 인버터가 계통에서 분리되면서 전력계통 전체의 안정성이 떨어질 수도 있습니다.

이때 전력계통의 전압을 빠르게 조절하기 위해 사용하는 대표적인 전력전자 설비가 바로 STATCOM입니다. STATCOM은 전력계통에 필요한 무효전력(Reactive Power)을 매우 빠르게 공급하거나 흡수하여 전압을 안정적으로 유지하는 장치입니다.

핵심 요약

STATCOM(Static Synchronous Compensator)은 전력전자 기반의 무효전력 보상장치입니다. 계통 전압이 낮아지면 무효전력을 공급하여 전압을 높이고, 반대로 전압이 높아지면 무효전력을 흡수하여 전압을 낮춥니다. 기존의 콘덴서나 리액터보다 제어 속도가 빠르며, SVC와 비교해 저전압 상태에서도 상대적으로 우수한 무효전력 제어 성능을 확보할 수 있다는 특징이 있습니다.

목차

1. STATCOM이란 무엇일까?
2. 전력계통에서 전압이 변하는 이유
3. STATCOM은 어떻게 전압을 조절할까?
4. STATCOM과 무효전력의 관계
5. STATCOM의 주요 구성
6. STATCOM과 SVC의 차이
7. 재생에너지와 STATCOM
8. STATCOM의 장점과 한계
9. 자주 묻는 질문

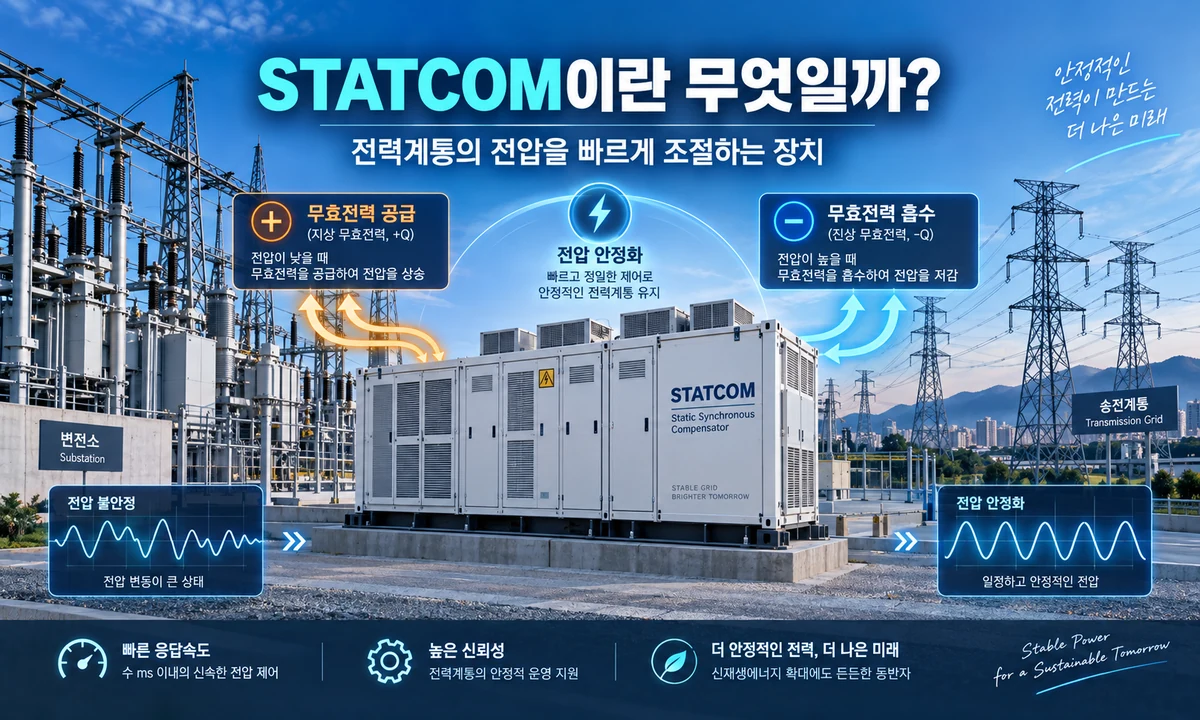

1. STATCOM이란 무엇일까?

STATCOM은 Static Synchronous Compensator의 약자입니다. 우리말로는 일반적으로 정지형 동기 보상기 또는 정지형 무효전력 보상장치라고 표현합니다.

STATCOM은 전력계통에 병렬로 연결되어 계통의 전압 상태를 감시하면서 필요한 만큼의 무효전력을 빠르게 공급하거나 흡수합니다.

즉, 전압이 낮아지면 무효전력을 공급하고, 전압이 높아지면 무효전력을 흡수하는 방식으로 동작합니다.

STATCOM은 FACTS(Flexible AC Transmission Systems)라고 불리는 전력계통 제어 기술 가운데 하나입니다. FACTS는 전력전자 기술을 이용하여 교류 전력계통의 전압·전력흐름·안정도를 제어하는 기술을 의미합니다. STATCOM 역시 대용량 전력용 반도체를 이용하기 때문에 기존의 기계식 스위칭 방식보다 매우 빠른 제어가 가능합니다.

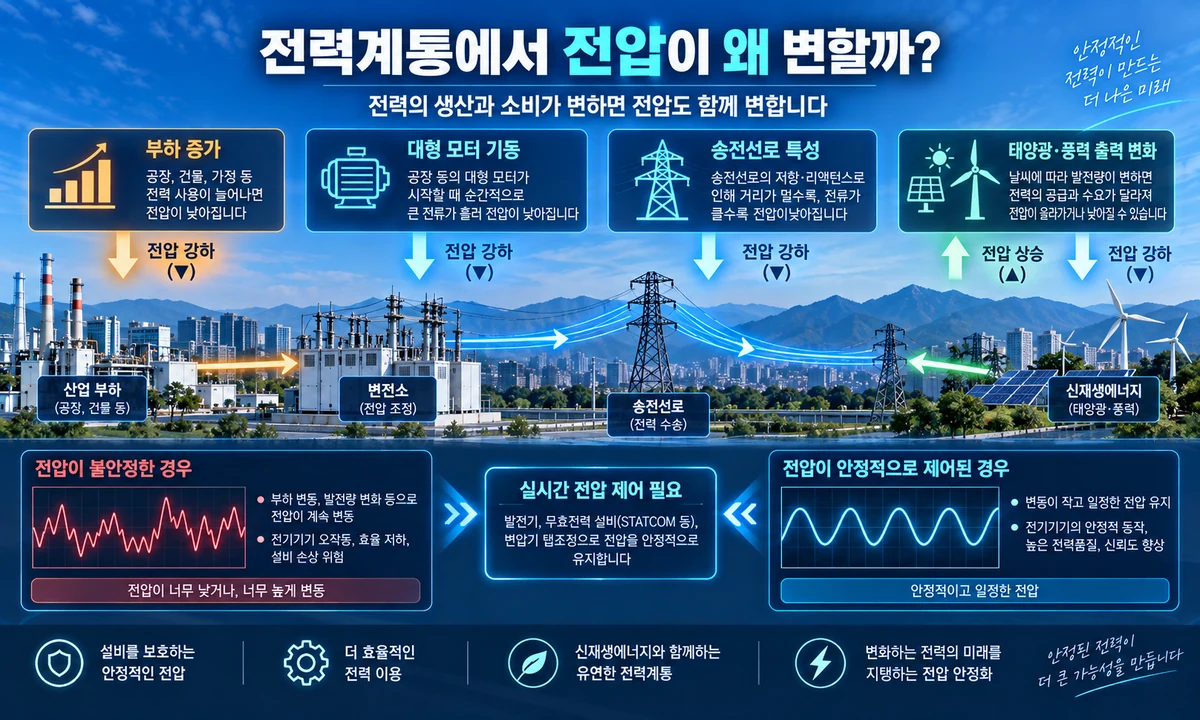

2. 전력계통에서 전압이 변하는 이유

가정에서 사용하는 전압은 일정하게 유지되는 것처럼 보이지만 실제 전력계통의 전압은 다양한 원인에 의해 계속 변합니다.

전력 수요 변화

전기를 사용하는 부하가 증가하면 송전선로와 변압기에 흐르는 전류가 증가합니다. 전류가 증가하면 선로에서 발생하는 전압강하도 커질 수 있기 때문에 계통 전압이 낮아질 수 있습니다. 반대로 부하가 크게 감소하면 전압이 높아지는 현상이 나타날 수도 있습니다.

대형 모터 기동

대형 유도전동기는 기동할 때 많은 전류와 무효전력을 필요로 합니다. 따라서 대규모 산업설비가 동시에 기동하면 주변 계통의 전압이 순간적으로 크게 떨어질 수 있습니다.

송전선로 특성

송전선로 자체에도 저항과 리액턴스가 존재합니다. 특히 장거리 송전선로에서는 무효전력의 흐름에 따라 전압이 크게 변할 수 있습니다.

태양광·풍력 출력 변화

태양광은 구름의 이동에 따라 발전량이 빠르게 변할 수 있고 풍력 역시 풍속 변화에 따라 출력이 달라집니다. 이러한 출력 변화가 대규모로 발생하면 계통의 전압과 전력 흐름도 함께 변할 수 있습니다.

결국 전력계통에서는 발전량뿐만 아니라 전압을 적절하게 유지하는 능력도 매우 중요합니다.

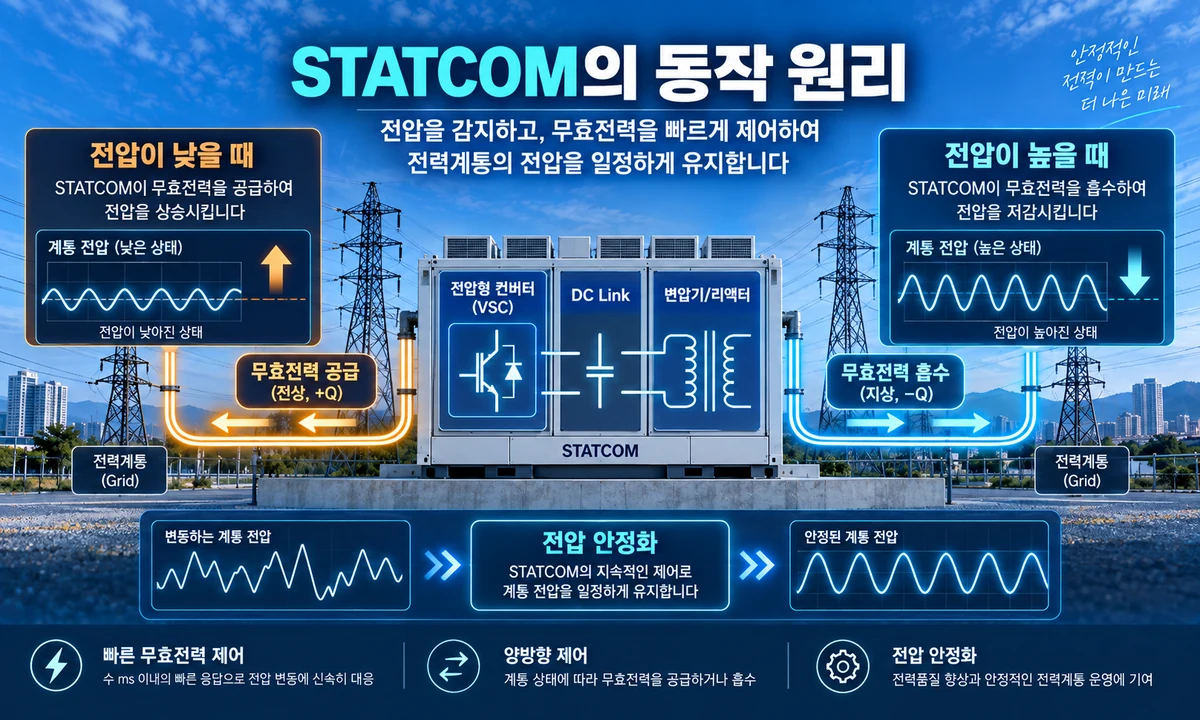

3. STATCOM은 어떻게 전압을 조절할까?

STATCOM의 핵심은 전압형 컨버터(VSC, Voltage Source Converter)입니다. 전력용 반도체를 빠르게 스위칭하여 STATCOM 내부에서 제어 가능한 교류전압을 만들어냅니다.

그리고 이 전압과 계통전압의 크기와 위상 관계를 조절함으로써 계통과 STATCOM 사이에 무효전력을 흐르게 합니다.

계통 전압이 낮을 때

STATCOM이 무효전력을 계통으로 공급합니다. 그 결과 계통 전압을 높이는 방향으로 작용합니다.

계통 전압이 높을 때

STATCOM이 계통의 무효전력을 흡수합니다. 그 결과 계통 전압을 낮추는 방향으로 작용합니다.

STATCOM은 이 과정을 매우 빠르게 반복하면서 설정된 목표 전압을 유지하도록 동작합니다.

4. STATCOM과 무효전력의 관계

STATCOM을 이해하려면 먼저 무효전력을 이해해야 합니다. 교류 전력에는 크게 유효전력 P, 무효전력 Q, 피상전력 S라는 세 가지 개념이 있습니다.

유효전력은 실제로 모터를 돌리거나 전열기를 가열하는 등 실질적인 일을 하는 전력입니다. 반면 무효전력은 실제 에너지 소비보다는 전동기·변압기·송전선로와 같은 교류 설비에서 전자기장을 형성하는 데 필요한 전력입니다.

전력계통의 전압은 이 무효전력과 밀접한 관계가 있습니다. 일반적으로 특정 계통 조건에서는 무효전력이 부족하면 전압이 내려가고, 무효전력이 과도하면 전압이 올라갈 수 있습니다.

따라서 전력계통에서는 적절한 위치에서 무효전력을 공급하거나 흡수해야 하며, STATCOM은 바로 이 역할을 매우 빠르게 수행합니다.

5. STATCOM의 주요 구성

STATCOM은 제조사와 용량에 따라 구성이 달라질 수 있지만 기본적인 구조는 비슷합니다.

① 전압형 컨버터 VSC

STATCOM의 핵심 장치입니다. IGBT와 같은 전력용 반도체를 이용해 직류전압을 원하는 형태의 교류전압으로 변환합니다. 최근 대용량 장비에서는 다수의 전력반도체 모듈을 조합한 다양한 멀티레벨 컨버터 구조가 사용됩니다.

② DC Link

컨버터의 직류측에는 DC Link가 존재합니다. 일반적인 STATCOM에서는 DC Link 커패시터가 컨버터 동작에 필요한 직류전압을 유지합니다. STATCOM이 기본적으로 수행하는 역할은 무효전력 제어이므로 별도의 에너지원이 없다면 장시간 지속적으로 큰 유효전력을 공급하는 장치로 보기는 어렵습니다.

③ 결합 리액터 또는 변압기

STATCOM과 전력계통 사이에 연결되어 전류의 흐름을 제어하고 계통 전압과 장치 전압의 관계를 조정합니다. 설비 용량이나 계통 전압에 따라 변압기가 함께 적용될 수도 있습니다.

④ 제어시스템

계통의 전압과 전류를 실시간으로 측정합니다. 측정된 값을 기준값과 비교한 뒤 컨버터의 스위칭을 제어하여 필요한 무효전력을 공급하거나 흡수합니다. 즉 STATCOM의 성능은 단순히 전력반도체 용량뿐만 아니라 제어 알고리즘의 성능에도 크게 영향을 받습니다.

6. STATCOM과 SVC의 차이

STATCOM과 함께 자주 등장하는 장치가 SVC(Static Var Compensator)입니다. 두 장치 모두 전력계통의 무효전력을 조절하고 전압을 안정화한다는 목적은 비슷하지만 동작 원리는 상당히 다릅니다.

구분	STATCOM	SVC
기본 원리	전압형 컨버터	사이리스터 + 콘덴서·리액터
제어 방식	전력전자 변환	리액턴스 제어
응답속도	매우 빠름	빠름
저전압 상태 성능	상대적으로 우수	계통전압 저하 시 보상능력 감소
설치 면적	상대적으로 작게 구성 가능	대형 수동소자 필요
고조파 특성	설계 방식에 따라 우수한 제어 가능	필터 설비 필요 가능
설비 복잡도	높음	상대적으로 단순
투자비	일반적으로 높을 수 있음	조건에 따라 경제적

특히 중요한 차이는 계통전압이 크게 떨어졌을 때의 특성입니다. SVC의 무효전력 출력은 계통전압의 영향을 크게 받는 반면 STATCOM은 전류 제어 방식으로 운전하기 때문에 저전압 상태에서도 상대적으로 높은 무효전류 지원 능력을 유지할 수 있습니다. 따라서 사고 직후와 같이 전압이 급격하게 떨어지는 상황에서는 STATCOM의 빠른 동적 전압지원 능력이 중요한 장점이 될 수 있습니다.

7. 재생에너지와 STATCOM

태양광과 풍력의 비중이 증가하면서 STATCOM이 더욱 주목받고 있습니다. 기존 전력계통에서는 대형 동기발전기가 전압과 주파수 유지에 중요한 역할을 담당했습니다.

하지만 태양광과 풍력은 대부분 인버터를 통해 계통에 연결됩니다. 이러한 인버터 기반 발전원이 증가하면 기존 동기발전기가 제공하던 일부 계통지원 특성이 감소할 수 있습니다.

특히 전력계통이 상대적으로 약한 지역에 대규모 태양광이나 풍력 발전소가 연결되면 전압변동 증가, 무효전력 부족, 계통 사고 시 전압 회복 지연, 송전선로의 전력전송 능력 제한, 계통 안정도 저하 등의 문제가 나타날 수 있습니다.

이때 STATCOM을 설치하면 빠른 무효전력 제어를 통해 계통전압 안정화에 도움을 줄 수 있습니다.

대규모 태양광 발전소

태양광 인버터도 무효전력을 제어할 수 있지만 발전소 전체의 계통 조건과 접속점 전압을 안정적으로 관리하기 위해 별도의 STATCOM이 적용되는 경우가 있습니다.

풍력 발전단지

대규모 풍력단지는 장거리 송전선로 또는 상대적으로 약한 계통에 연결되는 경우가 많습니다. STATCOM을 이용하면 풍력 출력 변화와 계통 사고 시 발생하는 전압변동을 빠르게 보상할 수 있습니다.

ESS와의 결합

STATCOM과 ESS PCS는 전력전자 컨버터라는 공통점이 있습니다. ESS의 경우 배터리라는 에너지 저장장치를 보유하기 때문에 무효전력뿐만 아니라 유효전력까지 제어할 수 있습니다. 따라서 ESS PCS의 제어 기능을 이용해 전압지원·주파수지원·유효전력 제어 등 다양한 계통지원 기능을 구현할 수도 있습니다. 다만 STATCOM과 ESS는 목적과 시스템 구성이 다르기 때문에 동일한 설비라고 보기는 어렵습니다.

8. STATCOM의 장점과 한계

빠른 응답속도

전력용 반도체를 이용하기 때문에 계통 상태 변화에 매우 빠르게 대응할 수 있습니다.

연속적인 무효전력 제어

단순 콘덴서 뱅크와 달리 필요한 무효전력을 연속적으로 조절할 수 있습니다.

저전압 상황 대응

계통전압이 떨어지는 상황에서도 상대적으로 높은 무효전류 지원 능력을 유지할 수 있습니다.

설치 공간

대형 콘덴서와 리액터 중심의 일부 기존 보상장치와 비교하면 설계에 따라 설치 면적을 줄일 수 있습니다.

양방향 무효전력 제어

하나의 장치에서 무효전력 공급과 흡수를 모두 수행할 수 있습니다.

그렇다면 단점은 없을까?

STATCOM도 모든 문제를 해결하는 장치는 아닙니다. 가장 대표적인 한계는 비용과 시스템 복잡성입니다. 대용량 전력반도체와 냉각설비, 제어시스템, 보호시스템 등이 필요하기 때문에 단순 콘덴서 설비보다 초기 투자비가 증가할 수 있습니다.

또한 전력전자 설비이기 때문에 스위칭에 따른 고조파, 전자파 간섭, 냉각 및 유지보수 문제 등을 종합적으로 고려해야 합니다. 따라서 실제 적용에서는 계통해석을 통해 필요한 보상용량과 설치 위치를 결정하는 것이 매우 중요합니다.

핵심 포인트

STATCOM의 역할을 한 문장으로 정리하면, 전력계통의 전압을 실시간으로 감시하면서 무효전력을 빠르게 공급하거나 흡수하여 전압을 안정화하는 전력전자 장치입니다.

특히 대규모 태양광 발전소, 대규모 풍력 발전단지, 장거리 송전계통, 전압변동이 심한 산업단지, 약계통 지역, 대규모 전력전자 기반 설비가 연결된 계통에서 중요성이 높아질 수 있습니다.

STATCOM을 이해할 때 함께 알아두면 좋은 개념

무효전력

전력계통의 전압을 유지하는 데 중요한 역할을 하는 전력 성분입니다.

역률

유효전력과 피상전력의 관계를 나타내는 지표로, 무효전력과도 밀접한 관련이 있습니다.

PCS

배터리 ESS에서 직류와 교류 사이의 전력을 변환하고 유효·무효전력을 제어하는 장치입니다.

GFL

기존 전력계통의 전압과 주파수를 기준으로 전류를 제어하는 일반적인 계통연계 인버터 방식입니다.

GFM

인버터가 스스로 전압과 주파수 기준 형성에 기여하도록 제어하는 방식입니다.

9. 자주 묻는 질문

Q1. STATCOM은 전기를 저장하는 장치인가요?

아닙니다. 일반적인 STATCOM은 ESS처럼 대용량 에너지를 저장하는 장치가 아닙니다. 내부에 DC Link 커패시터가 존재하지만 이는 주로 전력변환을 위한 직류전압을 유지하는 역할을 합니다.

Q2. STATCOM은 유효전력도 공급할 수 있나요?

일반적인 STATCOM의 주요 목적은 무효전력 제어입니다. 별도의 배터리나 다른 직류 에너지원이 연결되지 않은 경우 지속적으로 큰 유효전력을 공급하는 용도로 사용하지 않습니다. 다만 장치 내부 손실을 보충하기 위한 소량의 유효전력은 계통으로부터 공급받을 수 있습니다.

Q3. 콘덴서 뱅크와 STATCOM은 무엇이 다른가요?

콘덴서 뱅크는 구조가 단순하고 경제적이지만 보통 단계적으로 무효전력을 공급합니다. STATCOM은 전력전자 컨버터를 이용하기 때문에 무효전력을 빠르고 연속적으로 제어할 수 있다는 차이가 있습니다.

Q4. STATCOM과 SVC 중 어떤 것이 더 좋은가요?

무조건 한쪽이 더 좋다고 할 수는 없습니다. STATCOM은 빠른 응답과 저전압 운전 특성에서 장점이 있지만 비용과 시스템 복잡성이 커질 수 있습니다. SVC는 적용 조건에 따라 경제성이 우수할 수 있습니다. 따라서 계통 조건, 요구 성능, 용량, 설치 공간, 비용 등을 종합적으로 검토해야 합니다.

Q5. 태양광 인버터가 무효전력을 제어할 수 있는데 STATCOM이 왜 필요한가요?

태양광 인버터도 일정 범위에서 무효전력 제어가 가능합니다. 하지만 발전소 출력 조건, 인버터 용량, 계통연계 요구사항에 따라 사용 가능한 무효전력 범위가 제한될 수 있습니다. 또한 대규모 발전단지 또는 약계통에서는 발전량과 관계없이 별도의 전압지원 설비가 필요한 경우가 있기 때문에 STATCOM이 적용될 수 있습니다.

마무리

STATCOM은 단순한 전력설비라기보다 전력전자 기술을 이용해 전력계통을 능동적으로 제어하는 장치라고 보는 것이 이해하기 쉽습니다.

계통 전압이 내려가면 무효전력을 공급하고, 전압이 올라가면 무효전력을 흡수하면서 전압을 안정적으로 유지합니다.

특히 태양광·풍력과 같이 인버터 기반의 발전설비가 증가할수록 전력계통에서는 빠른 전압제어 능력이 더욱 중요해질 수 있습니다.

따라서 앞으로 전력계통을 이해하려면 발전량이나 송전용량뿐만 아니라 무효전력, 전압안정도, STATCOM과 같은 계통지원 설비까지 함께 이해하는 것이 중요합니다.

STATCOM = 빠른 무효전력 제어를 통해 전력계통의 전압을 안정화하는 전력전자 장치. 이렇게 기억하면 가장 쉽습니다.
