P-Q Capability Curve란?｜PCS가 유효전력과 무효전력을 동시에 공급하는 범위

PCS의 MW 정격만으로는 알 수 없는 실제 유효전력(P)·무효전력(Q) 운전 가능 영역을 쉽게 정리합니다.

핵심 요약

P-Q Capability Curve는 PCS가 유효전력(P)과 무효전력(Q)을 동시에 어느 범위까지 출력하거나 흡수할 수 있는지를 보여주는 운전 가능 영역입니다. 유효전력을 많이 사용할수록 무효전력에 사용할 수 있는 전류 여유가 줄어들 수 있기 때문에, PCS 성능은 MW뿐 아니라 MVA 용량과 P-Q 운전범위를 함께 봐야 합니다.

목차

1. P와 Q는 무엇일까?
2. P-Q Capability Curve란?
3. 왜 P와 Q를 무제한으로 동시에 출력할 수 없을까?
4. 피상전력 S와 P-Q 관계
5. 정격 1MW PCS의 간단한 예
6. 무효전력 33.3%와 48.4%는 무엇을 의미할까?
7. P-Q Capability Curve의 실제 형태
8. ESS에서 P-Q Capability가 중요한 이유
9. PCS 사양서에서 확인해야 할 항목
10. 자주 묻는 질문

1. P와 Q는 무엇일까?

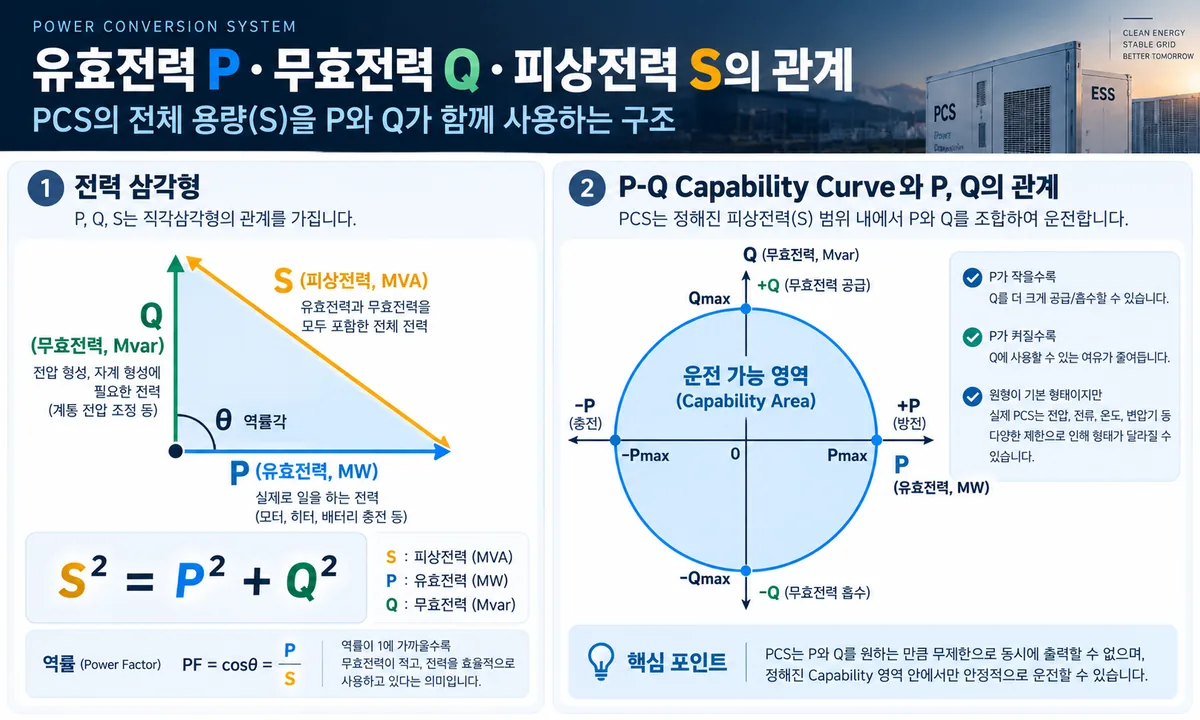

교류 전력에서는 전력을 크게 유효전력 P, 무효전력 Q, 피상전력 S로 구분합니다.

유효전력 P
실제로 일을 하는 전력입니다. 모터를 돌리고, 히터에서 열을 만들고, 배터리를 충전하는 데 사용됩니다. 단위는 W, kW, MW입니다.

무효전력 Q
부하와 전원 사이를 왕복하며 전압이나 자계 형성에 관여합니다. 단위는 var, kvar, Mvar입니다.

피상전력 S
유효전력과 무효전력을 모두 포함한 전체 전력 용량입니다. 단위는 VA, kVA, MVA입니다.

S² = P² + Q²

이 식이 P-Q Capability Curve를 이해하는 핵심입니다.

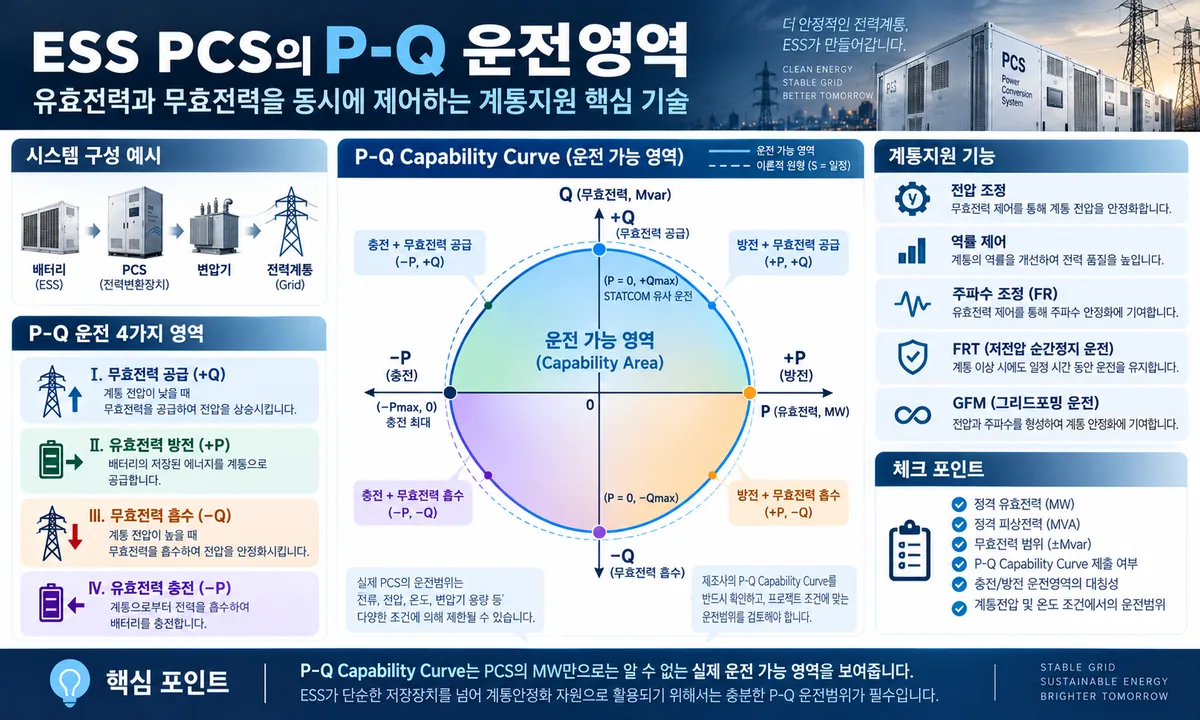

2. P-Q Capability Curve란?

P-Q Capability Curve는 PCS가 운전할 수 있는 유효전력 P와 무효전력 Q의 조합을 그래프로 나타낸 것입니다. 일반적으로 가로축은 P, 세로축은 Q로 표현합니다.

• 오른쪽: 유효전력 출력 또는 방전
• 왼쪽: 유효전력 흡수 또는 충전
• 위쪽: 무효전력 공급
• 아래쪽: 무효전력 흡수

PCS는 그래프의 모든 지점에서 운전할 수 있는 것이 아니라 제조사가 정의한 Capability 영역 안에서만 안정적인 연속 운전이 가능합니다.

3. 왜 P와 Q를 무제한으로 동시에 출력할 수 없을까?

가장 큰 이유는 PCS 내부의 전류 정격입니다. IGBT나 SiC 같은 전력반도체에는 허용 가능한 최대 전류가 있으며, 이를 초과하면 손실과 발열이 증가하고 장기적으로는 소자의 신뢰성에 영향을 줄 수 있습니다.

따라서 PCS가 이미 큰 유효전력을 출력하고 있다면 무효전력을 추가로 공급할 수 있는 전류 여유가 줄어듭니다. 반대로 유효전력을 낮추면 Q 운전 여유가 커질 수 있습니다.

핵심 포인트
PCS의 MW 정격만 보고 전체 성능을 판단하면 안 됩니다. 전력변환 소자는 실제로 전류 한계의 영향을 받기 때문에 MVA 정격과 무효전력 운전범위가 중요합니다.

4. 피상전력 S와 P-Q 관계

PCS의 최대 피상전력이 일정하다고 가정하면 P와 Q의 관계는 이상적으로 원 또는 원호 형태로 표현할 수 있습니다.

유효전력 P	가능한 무효전력 Q	피상전력 S
0MW	±1Mvar	1MVA
0.6MW	약 ±0.8Mvar	1MVA
0.8MW	약 ±0.6Mvar	1MVA
1.0MW	0Mvar	1MVA

즉 1MVA PCS가 1MW를 최대 출력하고 있다면 이상적인 원형 Capability 기준에서는 추가 무효전력을 낼 여유가 없습니다. 실제 제품은 전력변환부를 과용량으로 설계해 더 넓은 P-Q 영역을 제공하기도 합니다.

5. 정격 1MW PCS의 간단한 예

1MW PCS가 1MW 유효전력을 출력하면서 동시에 0.5Mvar의 무효전력도 공급해야 한다고 가정해보겠습니다.

S = √(1² + 0.5²) ≈ 1.118MVA

PCS의 전력변환부가 1MVA라면 이 운전점은 불가능합니다. 반대로 약 1.12MVA 이상의 용량으로 설계되어 있다면 가능한 운전점이 될 수 있습니다. 이 때문에 정격 유효전력보다 전력변환부 MVA를 더 크게 설계하는 Over-sizing 개념이 중요합니다.

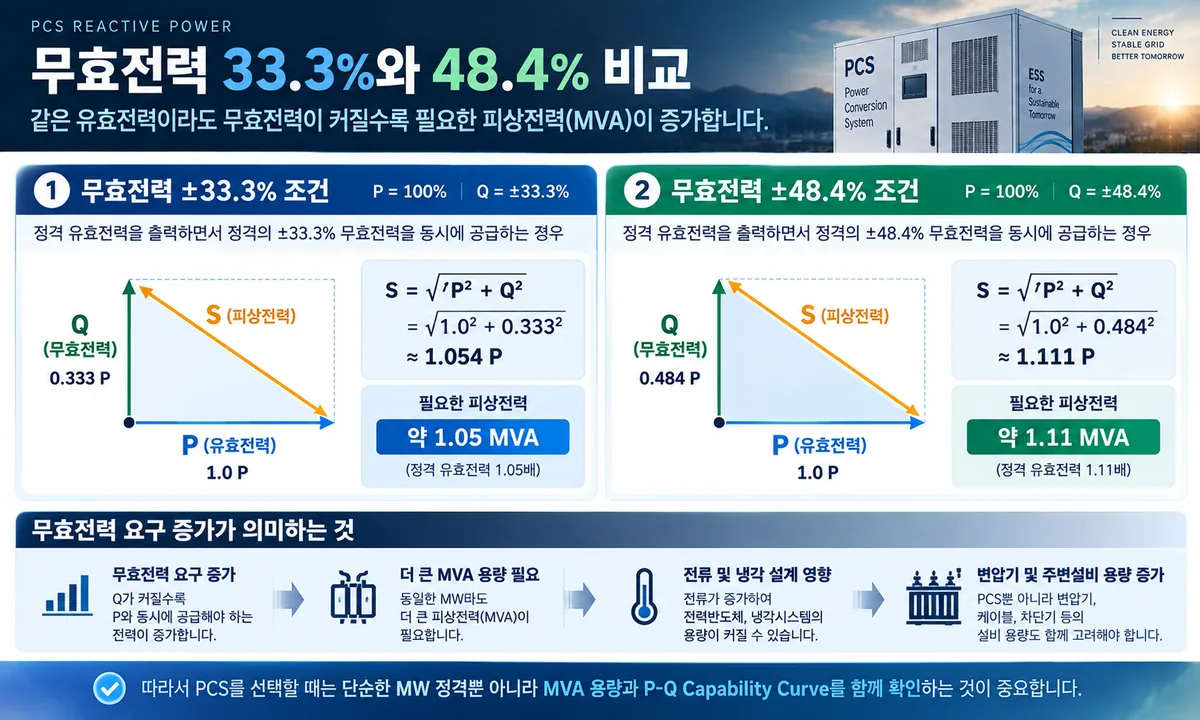

6. 무효전력 33.3%와 48.4%는 무엇을 의미할까?

ESS나 계통연계 PCS 사양에서는 정격 유효전력 대비 ±33.3%, ±48.4%처럼 무효전력 요구조건이 제시되기도 합니다.

예를 들어 정격 P를 1.0pu라고 하면 다음과 같습니다.

• Q = 0.333pu → S = √(1² + 0.333²) ≈ 1.054pu
• Q = 0.484pu → S = √(1² + 0.484²) ≈ 1.111pu

같은 MW를 출력하더라도 Q 요구가 커질수록 더 큰 MVA와 전류 여유가 필요합니다. 이에 따라 전력반도체, 냉각, 변압기, 케이블, 차단기 등 주변 설비의 설계에도 영향을 줄 수 있습니다.

7. P-Q Capability Curve의 실제 형태

교과서에서는 원형으로 설명하는 경우가 많지만 실제 PCS의 Capability Curve는 완벽한 원형이 아닐 수 있습니다. 다음과 같은 제약조건이 운전범위를 제한합니다.

① 전력반도체 전류 제한
IGBT 또는 SiC 소자의 최대 허용전류가 기본적인 한계입니다.

② DC Link 전압
DC 전압이 낮아지면 AC 측에서 생성 가능한 전압 여유가 줄어들 수 있습니다.

③ 계통전압
고전압·저전압 조건에서는 Q Capability가 달라질 수 있습니다.

④ 변압기 용량
PCS가 가능해도 변압기의 MVA가 부족하면 전체 시스템 운전범위가 제한됩니다.

⑤ 온도
주변 온도가 높으면 열적 한계에 의해 Derating이 발생할 수 있습니다.

⑥ DC 전압 및 SOC
ESS에서는 배터리 상태와 DC 전압 변화에 따라 실제 운전영역이 달라질 수 있습니다.

따라서 프로젝트에서는 단순한 이론 원보다 제조사가 보증하는 실제 P-Q Capability Curve를 확인해야 합니다.

8. ESS에서 P-Q Capability가 중요한 이유

최근 ESS는 단순 충·방전 설비를 넘어 다양한 계통지원 기능을 요구받습니다.

• 전압 조정
• 역률 제어
• 무효전력 제어
• 주파수 조정
• FRT
• GFM 운전
• 계통 안정화

특히 전압 조정에서는 Q가 매우 중요합니다. 계통전압이 낮을 때 무효전력을 공급하거나, 높을 때 무효전력을 흡수하여 전압을 조정할 수 있습니다. 이때 ESS가 유효전력을 크게 출력하는 상황에서도 충분한 Q 여유가 남아 있는지가 핵심입니다.

9. PCS 사양서에서 확인해야 할 항목

정격 유효전력 — 몇 MW까지 연속 출력 가능한가?

정격 피상전력 — PCS의 MVA 정격은 얼마인가?

무효전력 범위 — ±몇 Mvar까지 가능한가?

정격 P에서의 Q 능력 — 최대 MW 운전 중에도 요구 Q를 공급할 수 있는가?

역률 범위 — PF ±0.9, ±0.95 등 어떤 조건까지 보증하는가?

충전·방전 대칭성 — 양 방향에서 같은 P-Q 범위를 제공하는가?

계통전압 조건 — 저전압·고전압에서도 Capability가 유지되는가?

온도 조건 — 고온에서 Derating이 발생하는가?

연속 운전 여부 — 해당 운전점이 순간 성능인지 연속 보증 성능인지 확인해야 합니다.

기억할 점
두 PCS가 모두 4MW라고 해도 4MW/4MVA와 4MW/4.5MVA는 무효전력 공급 여유가 다를 수 있습니다. 따라서 PCS 비교 시 MW + MVA + P-Q Capability Curve를 함께 봐야 합니다.

P-Q Capability와 역률은 어떤 관계일까?

역률 PF는 일반적으로 PF = P / S로 표현할 수 있습니다. 예를 들어 P가 1MW이고 S가 1.111MVA라면 역률은 약 0.9입니다.

다만 역률 범위만으로 전체 P-Q 운전영역을 판단하기는 어렵습니다. P가 낮은 구간에서 Q 제한이 별도로 존재할 수 있기 때문에, 대형 ESS나 계통연계 프로젝트에서는 전체 P-Q Capability Curve를 확인하는 것이 더 정확합니다.

10. 자주 묻는 질문

Q1. PCS의 MW와 MVA는 같은 것 아닌가요?
다릅니다. MW는 유효전력이고 MVA는 유효전력과 무효전력을 모두 포함한 피상전력입니다.

Q2. 유효전력을 출력하지 않을 때도 PCS가 무효전력을 공급할 수 있나요?
가능한 PCS가 많습니다. 이 경우 PCS는 STATCOM과 유사하게 무효전력 보상 역할을 할 수 있습니다. 단, 제품의 제어구조와 운전조건을 확인해야 합니다.

Q3. 배터리가 방전되지 않아도 무효전력을 낼 수 있나요?
원칙적으로 가능합니다. 다만 PCS 자체 손실과 DC Link 유지 등에 필요한 최소 에너지는 필요합니다.

Q4. P-Q Capability가 클수록 무조건 좋은 PCS인가요?
계통지원 성능에는 유리할 수 있지만 반도체, 냉각, 필터, 변압기 등의 설비용량과 비용이 증가할 수 있습니다. 프로젝트 요구조건에 맞는 적정 범위가 중요합니다.

Q5. P-Q Capability와 GFM은 같은 개념인가요?
아닙니다. P-Q Capability는 가능한 출력 범위를 의미하고 GFM은 전압·주파수를 형성하며 계통을 지원하는 제어방식입니다. 다만 GFM 성능을 활용하려면 충분한 P-Q 운전 여유가 중요합니다.

마무리

P-Q Capability Curve는 단순한 성능 그래프가 아니라 PCS의 전력반도체 용량, 전류 한계, MVA 설계, 무효전력 공급 능력과 계통지원 성능이 반영된 운전 지도입니다. MW는 유효전력 용량, MVA는 전체 전력변환 용량, P-Q Capability Curve는 그 용량을 실제로 어떻게 사용할 수 있는지를 보여주는 범위라고 이해하면 PCS 사양서를 훨씬 정확하게 볼 수 있습니다.
