단락과 지락 차이｜전기 사고에서 두 고장은 무엇이 다를까

단락은 전선과 전선 사이, 지락은 전선과 대지 사이에서 발생하는 대표적인 전기 고장입니다. 전류 경로와 위험, 보호 방식의 차이를 쉽게 정리합니다.

핵심 요약

단락은 서로 다른 전위의 도체가 낮은 임피던스로 직접 연결되는 고장이고, 지락은 충전부가 대지 또는 접지된 금속체와 연결되는 고장입니다. 단락은 큰 고장전류로 설비 손상과 화재 위험이 크고, 지락은 감전과 접지·보호계전과 밀접한 관련이 있습니다.

목차

1. 단락이란 무엇일까?
2. 단락전류는 왜 크게 증가할까?
3. 지락이란 무엇일까?
4. 지락 사고가 위험한 이유
5. 단락과 지락의 핵심 차이
6. 어떤 보호장치가 사용될까?
7. 실제 전력계통에서는 어떻게 구분할까?

1. 단락이란 무엇일까?

단락(Short Circuit)은 전압이 서로 다른 두 지점이 매우 낮은 임피던스로 직접 연결되는 현상입니다. 정상 회로에서는 전류가 부하를 지나면서 제한되지만 단락이 발생하면 부하를 우회하는 비정상 경로가 만들어집니다.

3상 회로에서는 R상과 S상, S상과 T상 또는 3상이 서로 접촉하는 사고가 대표적입니다. 절연 파괴, 케이블 손상, 외부 물체 접촉, 시공 불량 등이 원인이 될 수 있습니다.

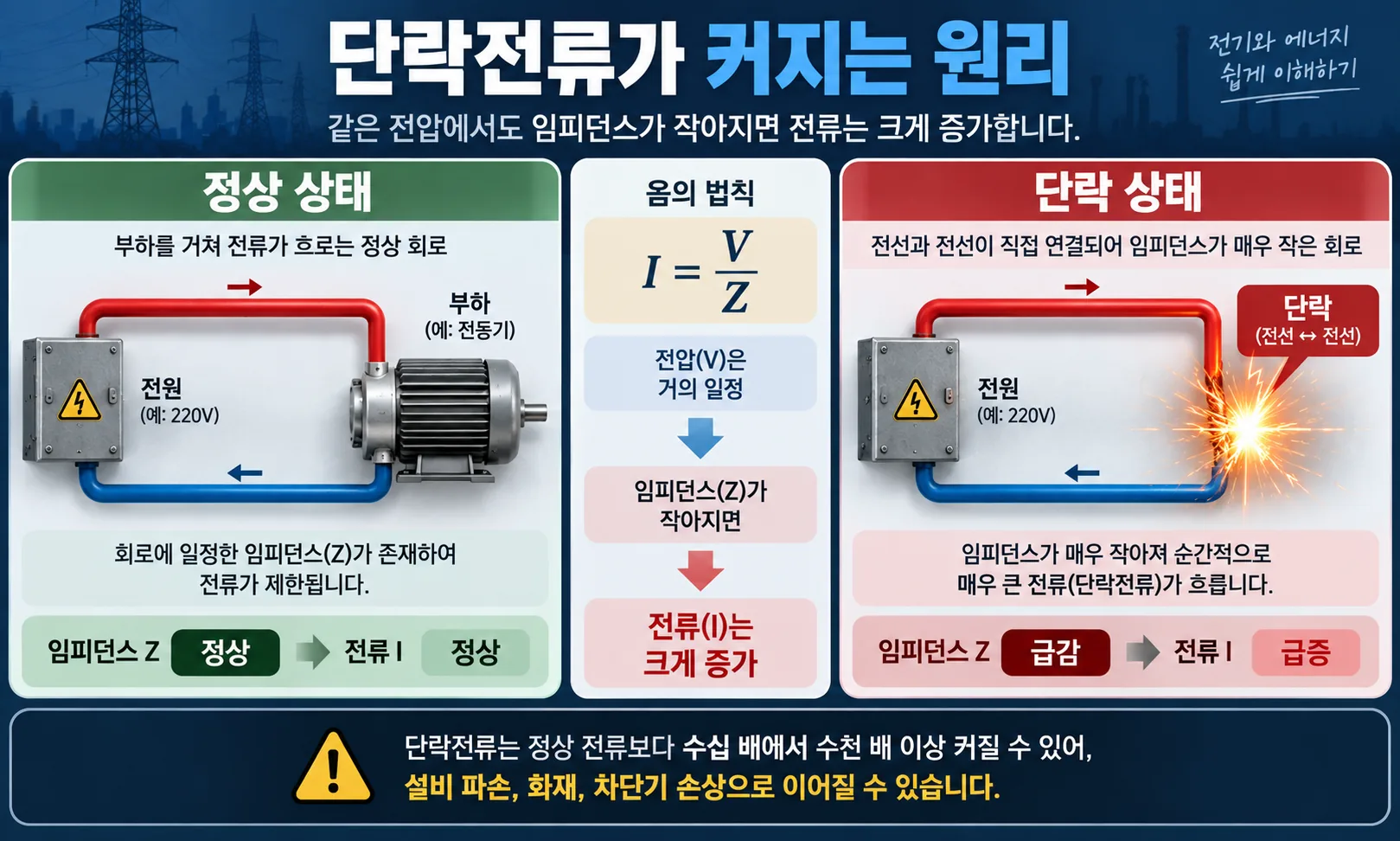

2. 단락전류는 왜 크게 증가할까?

단락 시 전류가 급격히 증가하는 이유는 옴의 법칙으로 설명할 수 있습니다.

I = V / Z

전압이 거의 같은 상태에서 회로 임피던스 Z가 매우 작아지면 전류 I는 크게 증가합니다. 대규모 전력계통에서는 수십 kA 이상의 단락전류가 발생할 수도 있습니다.

주의할 점

차단기를 선정할 때 정격전류뿐 아니라 실제 예상 단락전류보다 충분한 차단용량을 갖는지도 확인해야 합니다.

3. 지락이란 무엇일까?

지락(Ground Fault)은 전선이나 전기설비의 충전부가 대지 또는 접지된 금속체와 비정상적으로 접촉하는 사고입니다.

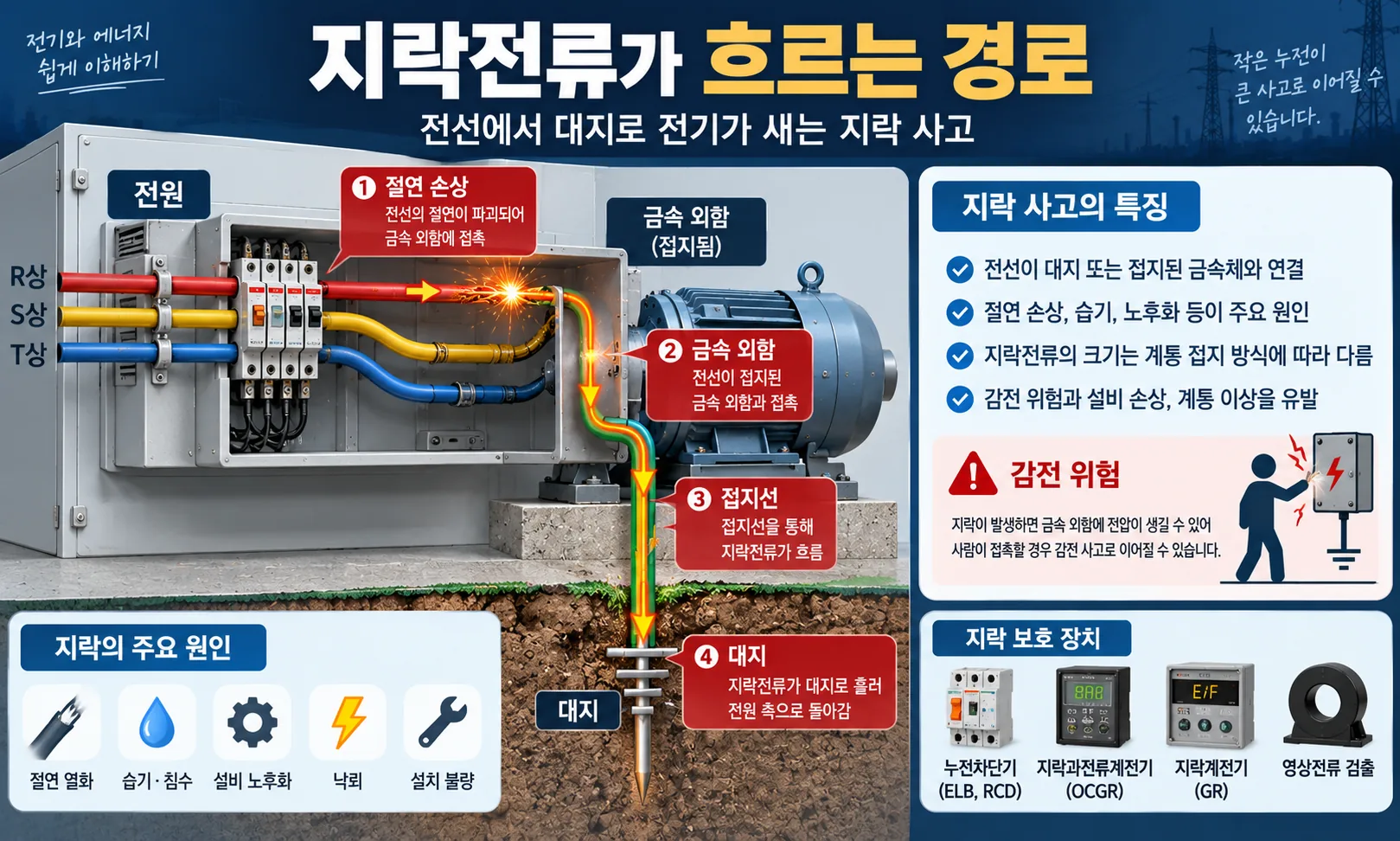

예를 들어 케이블 절연이 손상되어 전선이 금속 외함에 닿으면 금속 외함과 접지선을 통해 대지 방향으로 고장전류가 흐를 수 있습니다. 습기, 침수, 절연 열화, 낙뢰, 설비 노후화 등이 주요 원인입니다.

4. 지락 사고가 위험한 이유

지락 사고는 설비 손상뿐 아니라 감전 위험과 직접 연결됩니다. 충전부가 금속 외함에 접촉하면 원래 전압이 없어야 할 외함에 전압이 나타날 수 있기 때문입니다.

지락전류의 크기는 계통 접지 방식에 따라 달라집니다. 직접접지 계통에서는 큰 지락전류가 흐를 수 있고, 저항접지나 비접지 계통에서는 고장전류가 제한될 수 있습니다.

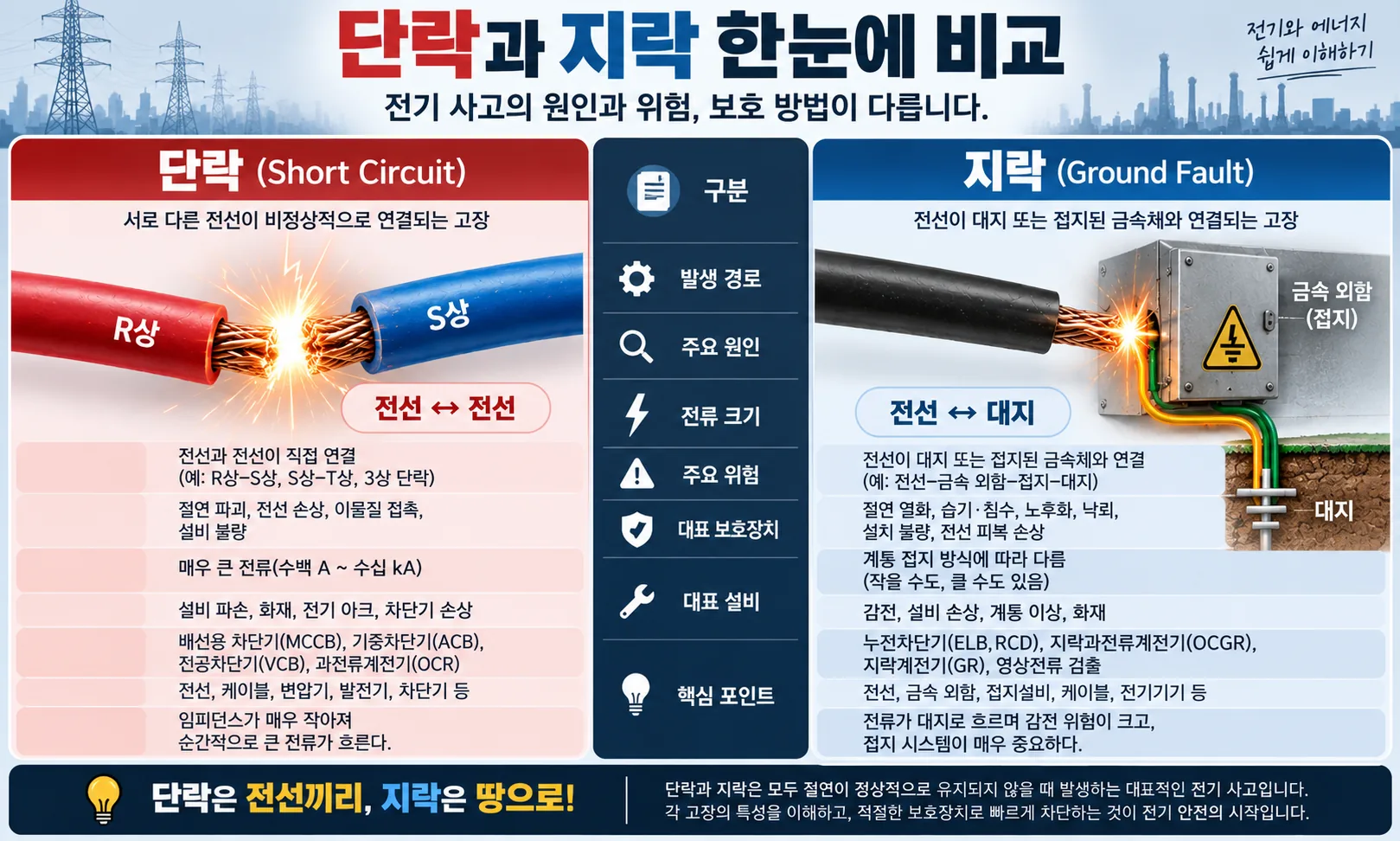

5. 단락과 지락의 핵심 차이

구분	단락	지락
영문	Short Circuit	Ground Fault
주요 경로	전선 ↔ 전선	전선 ↔ 대지
전류 크기	매우 클 수 있음	접지 방식에 따라 다름
주요 위험	설비 파손·아크·화재	감전·설비 손상·계통 이상
대표 보호	과전류·단락 보호	지락·누전 보호

핵심 포인트

단락 = 전선끼리 잘못 연결되는 사고
지락 = 전선이 대지 또는 접지된 금속체와 연결되는 사고

전력계통 고장 해석에서는 1선 지락과 2선 지락 등 지락 사고도 넓은 의미의 단락 고장 범주에서 다루기도 합니다.

6. 어떤 보호장치가 사용될까?

단락 사고에는 MCCB, ACB, VCB, 과전류계전기(OCR) 등 과전류 보호장치가 사용됩니다. 지락 사고에는 누전차단기(ELB·RCD), 지락과전류계전기(OCGR), 지락계전기(GR), 영상전류 검출 등이 사용됩니다.

3상 계통에서는 정상 상태에서 세 상 전류의 벡터합이 거의 0이지만 지락이 발생하면 불균형이 생기기 때문에 영상전류를 이용해 고장을 검출할 수 있습니다.

7. 실제 전력계통에서는 어떻게 구분할까?

보호계전기는 전류와 전압의 크기뿐 아니라 상간 관계, 영상성분, 사고 지속시간 등을 분석해 고장 종류를 판단합니다. 사고 구간에 가장 가까운 차단기가 먼저 동작하도록 정정값과 동작시간을 조정하는 것을 보호협조라고 합니다.

FAQ

Q. 단락과 합선은 같은 말인가요?

일상적으로는 비슷하게 사용되지만 전기공학에서는 단락이라는 표현이 더 일반적입니다.

Q. 지락과 누전은 같은 의미인가요?

완전히 같지는 않습니다. 누전은 정상 경로를 벗어난 전류를 넓게 뜻하고, 지락은 충전부가 대지 또는 접지된 부분과 연결되는 고장입니다.

Q. 지락 사고에서도 큰 전류가 흐를 수 있나요?

그렇습니다. 특히 직접접지 계통에서는 매우 큰 지락전류가 흐를 수 있습니다.

Q. 단락전류 계산은 왜 중요한가요?

차단기의 차단용량과 케이블·변압기 등의 단시간 내전류 능력이 실제 고장전류를 견딜 수 있는지 확인하기 위해서입니다.

마무리

단락과 지락은 모두 절연이 정상적으로 유지되지 않을 때 발생하는 대표적인 전기 고장입니다. 단락은 전선과 전선 사이, 지락은 전선과 대지 또는 접지된 금속체 사이에서 발생합니다. 이 차이를 이해하면 차단기, 접지, 보호계전기, 보호협조 같은 개념도 훨씬 쉽게 연결할 수 있습니다.
