절연저항이란 무엇일까?｜전기설비의 절연 상태를 확인하는 이유

전기 기초 | 전기상식

절연저항이란 무엇일까?｜전기설비의 절연 상태를 확인하는 이유

전기가 새지 않도록 막아주는 절연 성능을 수치로 확인하는 방법과 점검이 필요한 이유를 쉽게 정리합니다.

핵심 요약

• 절연저항은 전류가 원하지 않는 경로로 새지 않도록 막아주는 절연 성능을 나타냅니다.
• 값이 높을수록 일반적으로 절연 상태가 양호하며, 낮아지면 누전·감전·오동작·화재 위험이 커질 수 있습니다.
• 전선, 케이블, 모터, 분전반, 제어반 등 다양한 전기설비에서 절연저항을 점검합니다.
• 절연저항은 접지저항과 다른 개념이므로 각각의 목적을 구분해야 합니다.

목차

1. 절연저항이란 무엇일까?
2. 절연저항이 중요한 이유
3. 절연저항은 어떻게 측정할까?
4. 절연저항이 낮아지는 주요 원인
5. 절연저항과 접지저항의 차이
6. 절연저항 측정 시 주의사항
7. 자주 묻는 질문

1. 절연저항이란 무엇일까?

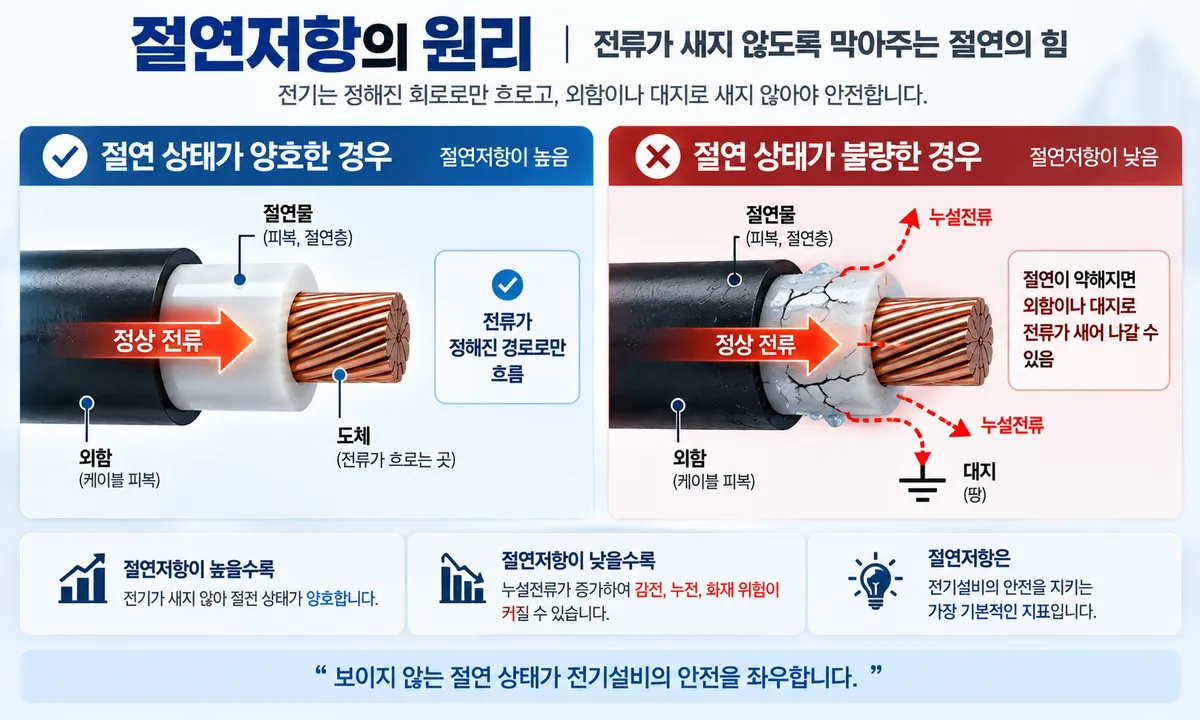

전기설비에서 전류는 정해진 도체와 회로를 따라 흘러야 합니다. 하지만 케이블 피복이나 모터 권선, 분전반 내부의 절연재가 손상되면 전류가 외함이나 대지처럼 원래 흐르면 안 되는 경로로 새어 나갈 수 있습니다.

절연저항은 이런 누설을 막아주는 절연물의 저항 성능을 나타내는 값입니다. 일반적으로 절연저항 값이 높을수록 전기가 새기 어렵고, 낮을수록 누설전류가 발생할 가능성이 커집니다.

단위는 Ω(옴)을 사용하지만 실제 측정값이 큰 경우가 많아 현장에서는 보통 MΩ(메가옴) 단위로 확인합니다.

2. 절연저항이 중요한 이유

절연은 눈으로 보기에는 멀쩡해도 내부적으로 이미 열화가 진행될 수 있습니다. 케이블 피복에 미세한 균열이 생기거나 수분이 스며들고, 먼지·염분·기름 등의 오염물이 쌓이면 절연 성능은 점차 낮아질 수 있습니다.

절연저항이 충분하지 않으면 누설전류가 증가하고, 그 결과 감전 위험, 차단기 오동작, 설비 발열, 절연 파괴, 화재로 이어질 수 있습니다. 따라서 절연저항 측정은 단순한 점검 항목이 아니라 설비 안전성과 신뢰성을 확인하는 기본적인 예방정비 수단입니다.

기억할 점절연저항은 한 번의 측정값만 보는 것보다 동일 설비의 과거 측정값과 비교해 추세를 확인하는 것이 더 유용합니다. 값이 기준 이상이더라도 이전보다 급격히 떨어졌다면 원인을 점검할 필요가 있습니다.

3. 절연저항은 어떻게 측정할까?

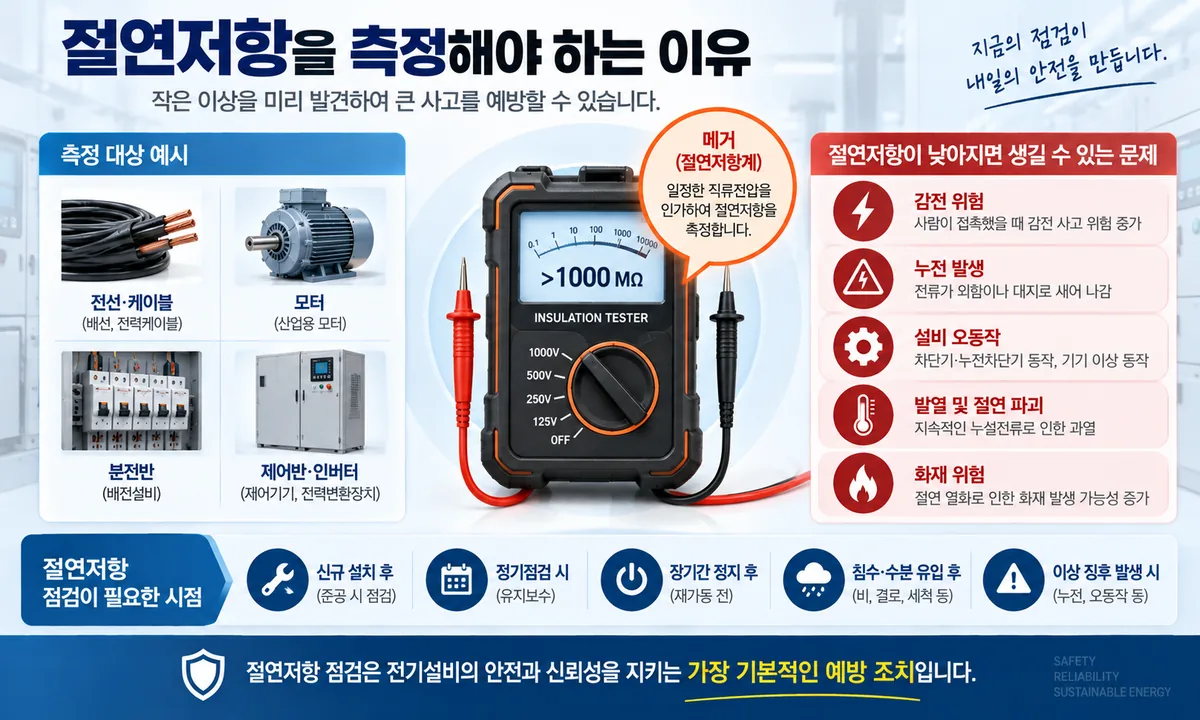

절연저항은 일반적으로 절연저항계를 사용해 측정합니다. 현장에서는 흔히 ‘메거(Megger)’라고 부릅니다. 절연저항계는 측정 대상에 직류 시험전압을 인가하고, 그때 흐르는 미세한 누설전류를 바탕으로 저항값을 계산합니다.

① 전원 차단
측정 전 설비를 반드시 무전압 상태로 만들고 잔류전하 여부를 확인합니다.

② 측정 구간 선정
도체와 대지, 도체와 외함, 상간 등 확인하려는 절연 구간을 선정합니다.

③ 적절한 시험전압 적용
설비 정격과 제조사 지침, 관련 기준에 맞는 시험전압을 사용합니다.

④ 측정값 해석
기준값뿐 아니라 과거 기록, 온도, 습도, 오염 상태 등을 함께 확인합니다.

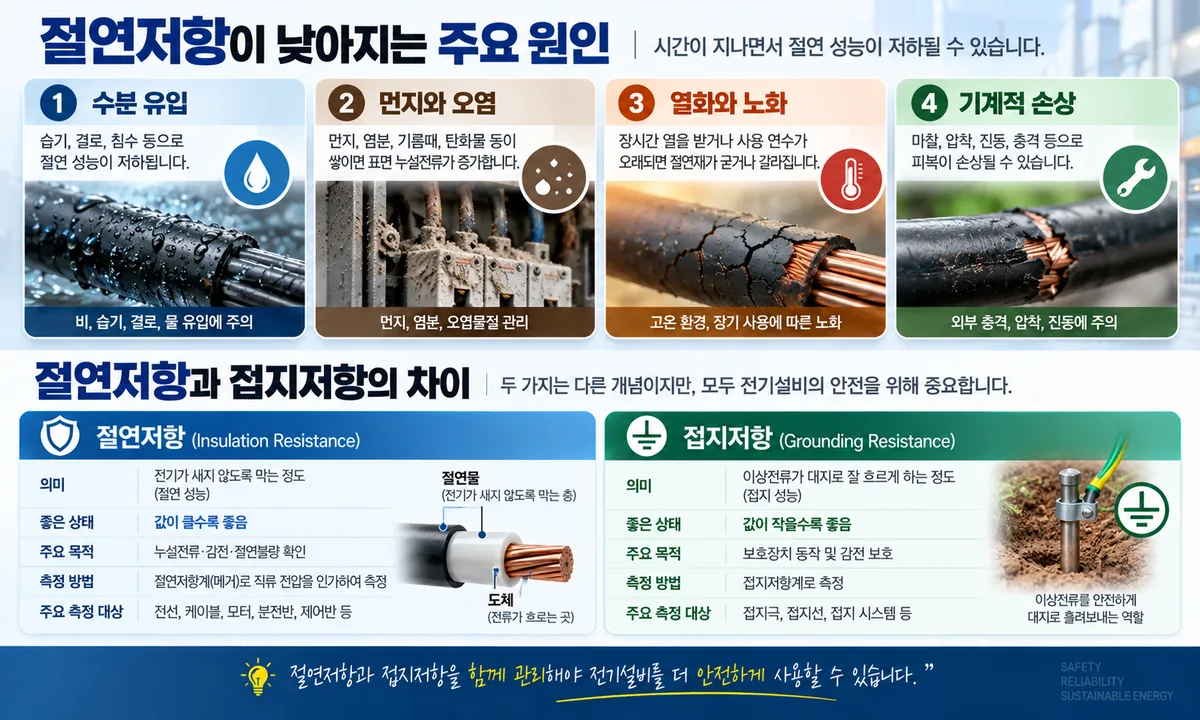

4. 절연저항이 낮아지는 주요 원인

절연저항은 설치 초기에는 양호해도 운전 환경과 시간의 영향을 받아 점차 낮아질 수 있습니다. 대표적인 원인은 다음과 같습니다.

• 수분 유입: 비, 습기, 결로, 침수 등으로 절연 표면이나 내부에 수분이 스며든 경우
• 먼지와 오염: 먼지, 염분, 기름, 탄화물 등이 쌓여 표면 누설경로가 만들어진 경우
• 열화와 노화: 장기간 열을 받거나 사용 연수가 증가하면서 절연재가 경화·균열되는 경우
• 기계적 손상: 진동, 마찰, 충격, 압착 등으로 케이블 피복이나 절연층이 손상된 경우

5. 절연저항과 접지저항의 차이

절연저항과 접지저항은 모두 전기 안전과 관련되어 있지만 목적은 서로 다릅니다. 절연저항은 전기가 새지 않도록 막는 성능을 보는 것이고, 접지저항은 고장 시 전류가 대지로 안전하게 흐를 수 있도록 하는 성능을 보는 값입니다.

구분	절연저항	접지저항
의미	전기가 새지 않도록 막는 정도	이상전류를 대지로 흘려보내는 정도
좋은 상태	일반적으로 값이 클수록 양호	일반적으로 값이 작을수록 양호
주요 목적	누전·감전·절연불량 확인	보호장치 동작 및 감전 보호

6. 절연저항 측정 시 주의사항

• 반드시 전원을 차단하고 무전압 상태를 확인합니다.
• 인버터, 제어보드, 통신장비 등 전자기기는 시험전압에 민감할 수 있으므로 제조사 절차를 확인합니다.
• 콘덴서가 포함된 회로는 측정 전·후 충분히 방전합니다.
• 습도와 온도에 따라 측정값이 달라질 수 있으므로 조건을 기록하면 추세 관리에 도움이 됩니다.
• 설비별 판정 기준은 관련 규정과 제조사 기준을 우선 적용해야 합니다.

7. 자주 묻는 질문

Q. 절연저항은 높을수록 좋은가요?

일반적으로는 그렇습니다. 다만 설비 종류, 정격전압, 시험전압, 온도와 습도에 따라 판정이 달라질 수 있으므로 관련 기준을 함께 확인해야 합니다.

Q. 일반 멀티미터로 절연저항을 측정할 수 있나요?

일반 멀티미터는 절연 상태를 평가하기 위한 충분한 시험전압을 인가하지 않으므로 절연저항계와 용도가 다릅니다.

Q. 절연저항이 낮으면 바로 고장이라고 보면 되나요?

반드시 그렇지는 않습니다. 수분, 오염, 측정 조건 등의 영향도 받을 수 있으므로 원인을 확인하고 설비 기준과 과거 데이터까지 함께 판단해야 합니다.

마무리절연저항은 눈에 보이지 않는 전기설비의 절연 상태를 수치로 확인하는 기본적인 안전 지표입니다. 수분, 오염, 열화, 손상으로 절연 성능이 낮아지면 누전과 감전, 설비 고장으로 이어질 수 있으므로 정기적인 측정과 이력 관리가 중요합니다. 절연저항과 접지저항의 차이까지 함께 이해하면 전기설비 안전점검의 기본 구조를 훨씬 쉽게 파악할 수 있습니다.
