리액턴스란 무엇일까?｜교류에서 코일과 콘덴서가 전류를 방해하는 원리

저항만으로는 설명하기 어려운 교류회로. 코일과 콘덴서가 만드는 리액턴스를 이해하면 임피던스·역률·무효전력까지 연결해서 볼 수 있습니다.

핵심 요약

리액턴스는 교류회로에서 코일이나 콘덴서가 전류의 흐름을 방해하는 정도입니다. 코일에서 발생하는 것은 유도성 리액턴스 X_L, 콘덴서에서 발생하는 것은 용량성 리액턴스 X_C이며, 두 값은 주파수에 따라 서로 반대 방향으로 변합니다.

목차

1. 리액턴스란 무엇일까?
2. 저항과 리액턴스는 무엇이 다를까?
3. 유도성 리액턴스 X_L
4. 용량성 리액턴스 X_C
5. 주파수가 변하면 어떻게 될까?
6. X_L과 X_C의 차이
7. 리액턴스와 임피던스의 관계
8. 실제 전력설비에서는 왜 중요할까?
9. FAQ

1. 리액턴스란 무엇일까?

리액턴스는 영어로 Reactance라고 하며 기호는 보통 X, 단위는 저항과 동일한 Ω(옴)을 사용합니다. 쉽게 말하면 교류전류가 흐를 때 코일이나 콘덴서가 전류 변화에 대해 만들어내는 방해 효과입니다.

저항은 전기에너지를 주로 열로 소비하지만, 코일과 콘덴서는 에너지를 각각 자기장과 전기장 형태로 일시 저장했다가 다시 회로로 돌려줍니다. 이 때문에 저항과 리액턴스는 모두 Ω 단위를 쓰더라도 물리적 성격은 다릅니다.

2. 저항과 리액턴스는 무엇이 다를까?

두 요소 모두 전류의 흐름에 영향을 주지만, 가장 큰 차이는 에너지를 처리하는 방식입니다.

구분	저항 R	리액턴스 X
발생 요소	저항체	코일·콘덴서
단위	Ω	Ω
에너지	열로 소비	저장 후 반환
주파수 영향	일반적으로 작음	매우 큼
위상차	기본적으로 없음	전압·전류 위상차 발생

3. 유도성 리액턴스 X_L이란?

코일에 교류전류가 흐르면 전류가 계속 변하면서 자기장도 함께 변합니다. 코일은 이 변화에 저항하는 방향으로 전압을 만들어내는데, 이 때문에 교류전류의 흐름을 방해하는 효과가 발생합니다.

X_L = 2πfL
주파수 f가 높아질수록 유도성 리액턴스 X_L도 커집니다.

즉, 같은 코일이라도 60Hz보다 1kHz, 10kHz처럼 높은 주파수에서 훨씬 큰 방해 효과를 보입니다. 이 성질은 인버터나 PCS의 출력 필터에서 스위칭 고주파 성분을 억제할 때 활용됩니다.

4. 용량성 리액턴스 X_C란?

콘덴서는 전기에너지를 전기장 형태로 저장하는 장치입니다. 직류에서는 충전이 끝난 뒤 이상적으로 전류가 거의 흐르지 않지만, 교류에서는 전압의 크기와 방향이 계속 변하기 때문에 충전과 방전이 반복됩니다.

X_C = 1 / (2πfC)
주파수 f가 높아질수록 용량성 리액턴스 X_C는 작아집니다.

따라서 콘덴서는 고주파 성분을 상대적으로 더 쉽게 통과시키며, 노이즈 제거·필터·역률 개선 등에 활용됩니다.

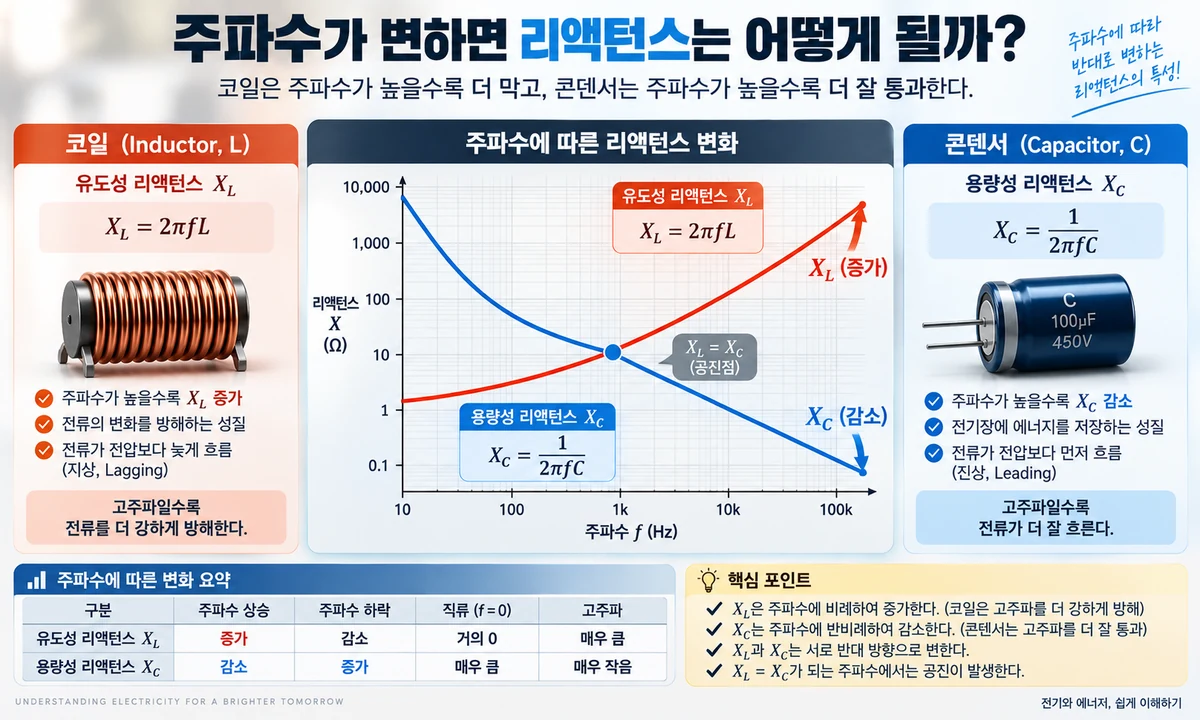

5. 주파수가 변하면 리액턴스는 어떻게 될까?

리액턴스를 이해할 때 가장 중요한 포인트는 주파수입니다.

주파수 변화	코일 XL	콘덴서 XC
주파수 상승	증가	감소
주파수 하락	감소	증가
직류 f=0	거의 0	매우 큼
고주파	크게 방해	상대적으로 잘 통과

핵심 포인트

코일은 주파수가 높을수록 더 막고, 콘덴서는 주파수가 높을수록 더 잘 통과시킵니다.

6. X_L과 X_C의 차이

유도성 리액턴스와 용량성 리액턴스는 주파수에 대한 반응뿐 아니라 전압과 전류의 위상관계도 서로 반대입니다.

• 코일: 전류가 전압보다 늦음 → 지상(Lagging)
• 콘덴서: 전류가 전압보다 빠름 → 진상(Leading)

이 차이는 역률과 무효전력을 이해할 때 매우 중요한 기초가 됩니다.

7. 리액턴스와 임피던스의 관계

교류회로에서는 저항 R과 리액턴스 X를 함께 고려해야 합니다. 이 전체적인 방해 정도를 임피던스 Z라고 합니다.

Z = R + jX
X = X_L - X_C
따라서 Z = R + j(X_L - X_C)

X_L이 X_C보다 크면 회로는 유도성, 반대라면 용량성 성격을 갖습니다. 두 값이 같아지는 지점에서는 서로 상쇄되며 이를 공진(Resonance)이라고 합니다.

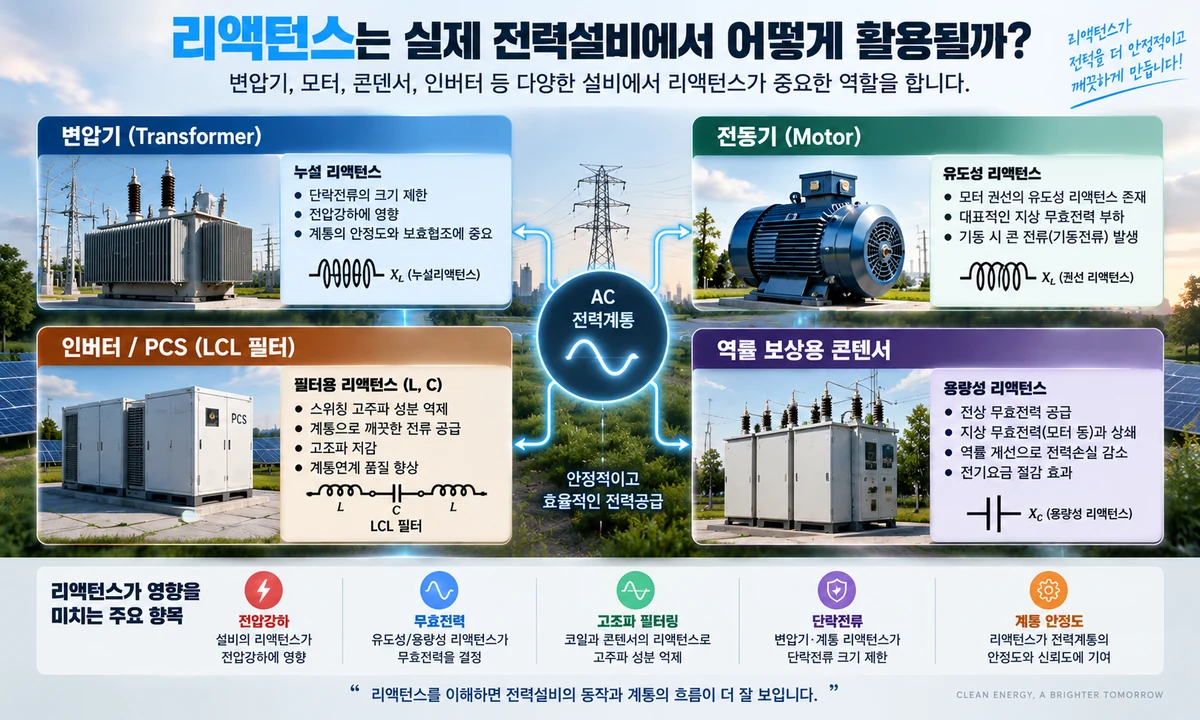

8. 실제 전력설비에서는 왜 중요할까?

리액턴스는 교과서의 개념을 넘어 실제 전력계통과 전력변환장치의 동작을 결정하는 중요한 요소입니다.

변압기
누설 리액턴스는 단락전류의 크기와 전압강하에 영향을 줍니다.

전동기
모터 권선은 유도성 리액턴스를 가지며 대표적인 지상 부하입니다.

역률 보상
콘덴서의 용량성 무효전력을 이용해 유도성 부하를 보상합니다.

인버터·PCS
L·LC·LCL 필터의 리액턴스를 이용해 고주파 성분을 억제합니다.

9. 저항만 알면 교류회로를 이해하기 어려운 이유

직류회로에서는 V = IR만으로 비교적 많은 현상을 설명할 수 있습니다. 하지만 교류회로에서는 코일과 콘덴서 때문에 전압과 전류 사이에 위상차가 생깁니다. 따라서 저항 R뿐 아니라 리액턴스 X를 포함한 임피던스 Z로 회로를 바라봐야 합니다.

이 개념을 이해하면 역률, 무효전력, 전압강하, 공진, 고조파, 필터, 단락전류 같은 주제까지 자연스럽게 연결할 수 있습니다.

FAQ

Q1. 리액턴스도 저항인가요?
전류를 방해한다는 점은 비슷하지만 물리적으로는 다릅니다. 저항은 에너지를 열로 소비하고, 이상적인 리액턴스는 에너지를 저장했다가 다시 반환합니다.

Q2. 리액턴스의 단위가 왜 Ω인가요?
리액턴스도 전압과 전류의 비율을 나타내기 때문에 저항과 같은 Ω을 사용합니다.

Q3. 직류에서도 리액턴스가 있나요?
정상상태 직류에서 이상적인 코일의 X_L은 거의 0, 콘덴서의 X_C는 매우 크게 됩니다. 다만 전원을 켜거나 끄는 과도상태에서는 영향을 받습니다.

Q4. 코일은 왜 고주파를 막나요?
X_L=2πfL이므로 주파수가 높아질수록 리액턴스가 증가하기 때문입니다.

Q5. 콘덴서는 왜 고주파 노이즈 제거에 쓰이나요?
주파수가 높아질수록 X_C가 작아지므로 고주파 성분이 상대적으로 쉽게 통과할 수 있기 때문입니다.

Q6. 리액턴스와 무효전력은 어떤 관계인가요?
코일과 콘덴서는 전원과 에너지를 주고받으면서 무효전력을 발생시키거나 공급합니다. 그래서 역률 보상과 계통 전압 관리에 직접 연결됩니다.

마무리

리액턴스는 교류회로에서 코일과 콘덴서가 전류에 영향을 주는 정도입니다. 코일의 X_L은 주파수가 높을수록 증가하고, 콘덴서의 X_C는 주파수가 높을수록 감소합니다. 이 관계를 이해하면 임피던스·역률·무효전력·필터·전력계통을 훨씬 쉽게 연결해서 이해할 수 있습니다.
