동기조상기란 무엇일까?
발전하지 않고 전압과 관성을 지원하는 장치

재생에너지와 인버터 기반 전원이 늘어날수록 전력계통의 전압, 관성, 단락용량을 어떻게 확보할 것인지가 중요해집니다. 이때 다시 주목받는 설비가 바로 동기조상기입니다.

태양광과 풍력처럼 인버터를 통해 계통에 연결되는 발전원이 증가하면서 전력계통의 구조도 빠르게 바뀌고 있습니다.

과거 화력·원자력·수력발전소에는 대형 동기발전기가 연결되어 있었습니다. 이 발전기들은 전기를 생산하는 것뿐 아니라 무거운 회전체를 통해 관성을 제공하고, 무효전력을 조절하며, 사고 시 단락전류에도 기여했습니다.

하지만 태양광·ESS 등 전력전자 기반 설비가 늘어나면 기존 동기발전기가 담당하던 일부 계통 안정화 기능이 상대적으로 줄어들 수 있습니다.

이때 활용되는 장치 중 하나가 동기조상기(Synchronous Condenser)입니다.

핵심 요약 동기조상기는 쉽게 말하면 전기를 생산하지 않는 동기발전기와 비슷한 회전기입니다. 여자전류를 조절해 무효전력을 공급하거나 흡수하고, 실제 회전체를 이용해 관성을 제공하며, 단락용량과 계통 강도 향상에도 기여할 수 있습니다.

목차

1. 동기조상기란 무엇인가?
2. 동기발전기와 무엇이 다를까?
3. 동기조상기는 어떻게 전압을 조절할까?
4. 왜 관성을 제공할 수 있을까?
5. 단락용량과 계통 강도는 왜 높아질까?
6. 동기조상기와 STATCOM의 차이
7. 재생에너지 확대와 동기조상기
8. 동기조상기의 단점
9. 자주 묻는 질문

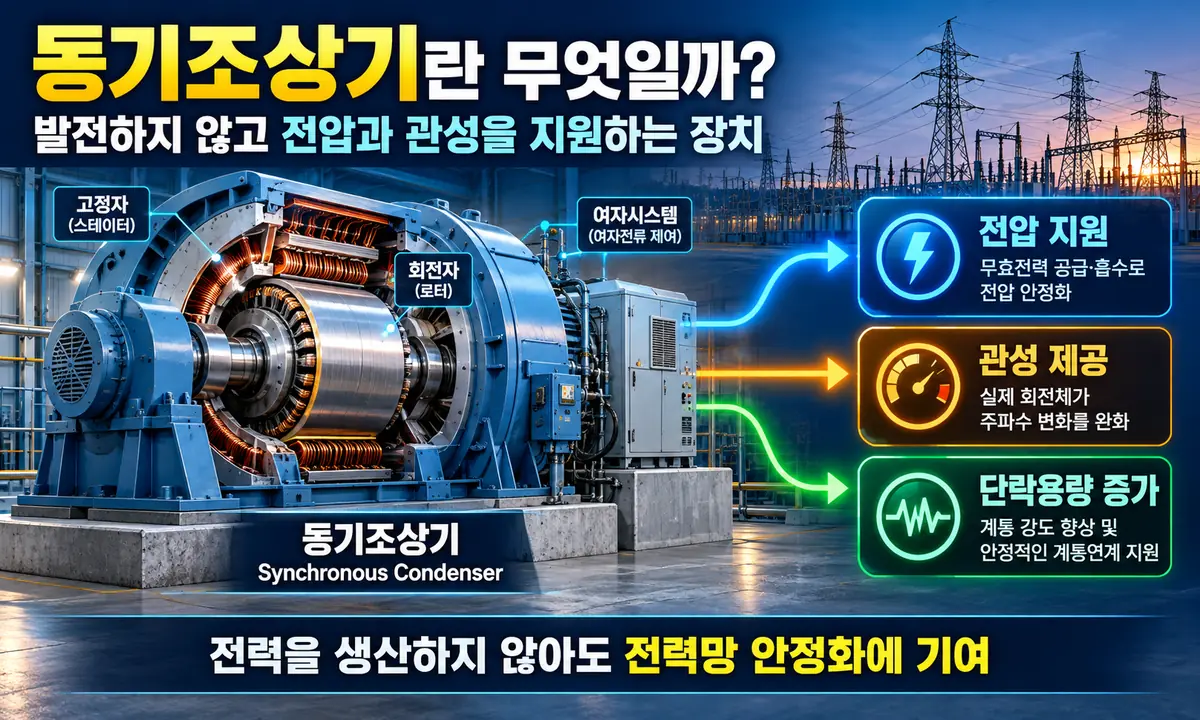

1. 동기조상기란 무엇인가?

동기조상기는 영어로 Synchronous Condenser라고 합니다. 구조와 전기적 특성은 동기발전기 또는 동기전동기와 매우 비슷합니다.

일반적인 동기발전기는 터빈이나 엔진 등 원동기에서 기계적인 힘을 받아 회전하면서 유효전력을 생산합니다. 반면 동기조상기는 계통과 동기화된 상태로 회전하지만 지속적인 유효전력 생산이 목적이 아닙니다.

대신 여자시스템을 통해 회전자 여자전류를 조절하면서 계통에 무효전력을 공급하거나 흡수합니다. 또한 실제 회전자를 가지고 있기 때문에 회전 운동에너지를 기반으로 계통에 물리적인 관성을 제공합니다.

무효전력
공급·흡수

관성
주파수 변화 완화

단락용량
계통 강도 지원

2. 동기발전기와 무엇이 다를까?

두 장치는 구조적으로 매우 유사합니다. 가장 큰 차이는 원동기로부터 기계에너지를 공급받아 지속적으로 유효전력을 생산하느냐입니다.

구분	동기발전기	동기조상기
주요 목적	전력 생산	계통 안정화
유효전력 생산	O	목적 아님
무효전력 제어	O	O
회전 관성	O	O
단락전류 기여	O	O

동기조상기는 전력을 생산하지 않더라도 회전손실, 베어링 손실, 냉각설비 등에 필요한 에너지가 있기 때문에 운전 중에는 계통에서 일정량의 유효전력을 소비합니다.

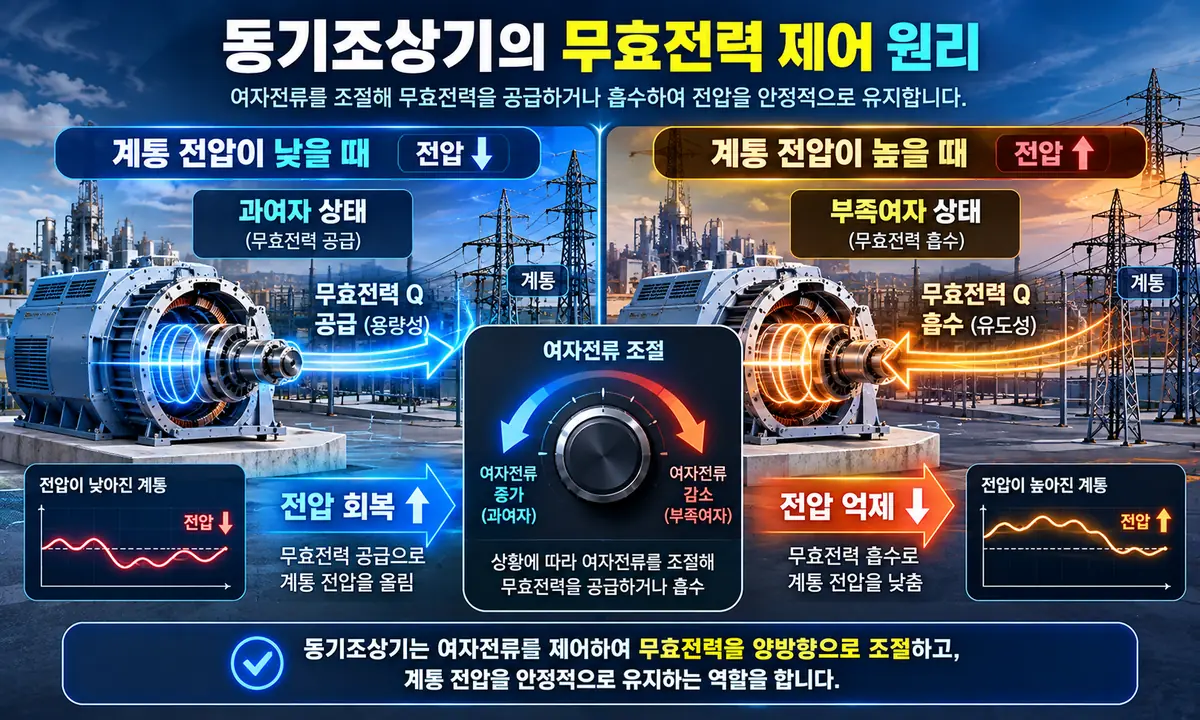

3. 동기조상기는 어떻게 전압을 조절할까?

동기조상기의 가장 대표적인 기능은 무효전력 제어를 통한 전압 조절입니다. 교류 전력계통에서는 전압과 무효전력이 밀접하게 연결되어 있습니다.

계통 전압이 낮을 때

여자전류를 증가시키는 과여자 상태에서는 동기조상기가 용량성 무효전력을 계통으로 공급할 수 있습니다. 이를 통해 낮아진 계통 전압을 회복하는 방향으로 작용합니다.

계통 전압이 높을 때

반대로 여자전류를 감소시키는 부족여자 상태에서는 계통으로부터 무효전력을 흡수할 수 있습니다. 과도하게 상승한 전압을 억제하는 방향으로 운전할 수 있습니다.

기억하세요.
동기조상기는 여자전류를 조절해 상황에 따라 무효전력을 공급하거나 흡수하는 양방향 무효전력 조정 설비입니다.

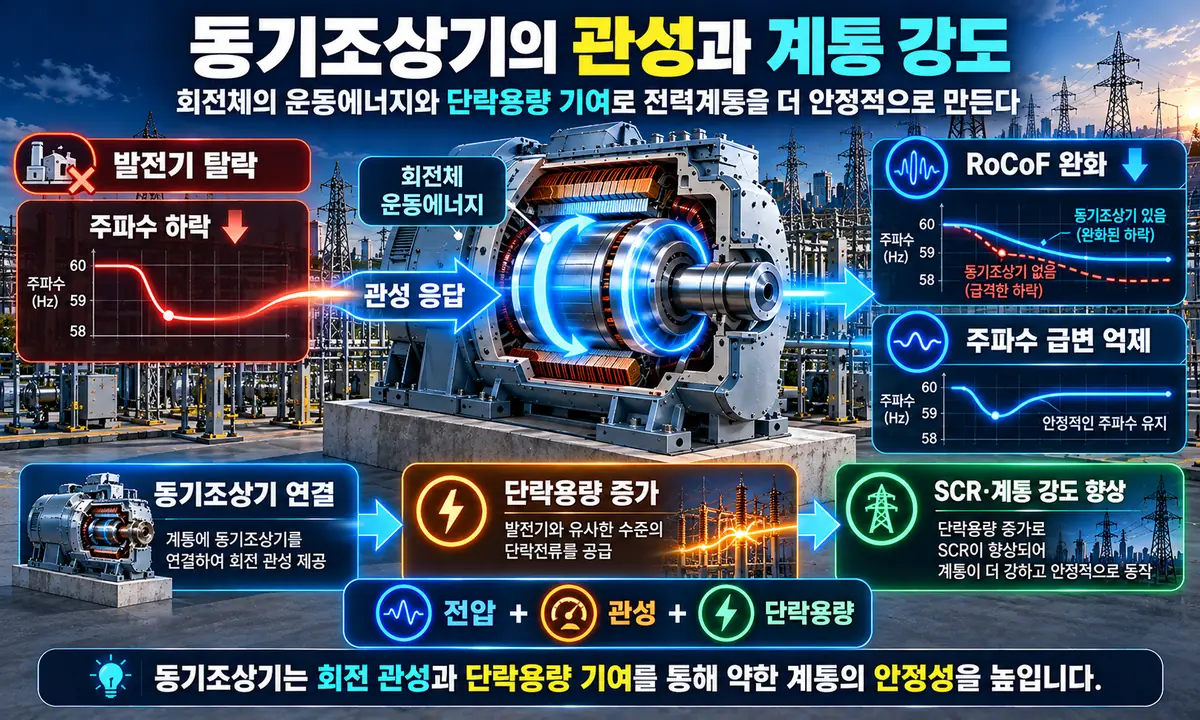

4. 왜 관성을 제공할 수 있을까?

동기조상기가 최근 다시 주목받는 중요한 이유 중 하나가 실제 회전체가 제공하는 물리적 관성입니다.

대형 회전자가 일정한 속도로 회전하고 있으면 회전체에는 운동에너지가 저장됩니다. 이 에너지는 다음과 같은 기본식으로 표현할 수 있습니다.

E = ½Jω²

여기서 J는 관성모멘트, ω는 회전 각속도입니다.

대형 발전기가 갑자기 탈락하거나 발전량과 부하 사이에 불균형이 발생하면 계통 주파수가 급격하게 변할 수 있습니다. 이때 회전 중인 동기조상기는 회전체에 저장된 운동에너지를 이용해 순간적인 변화를 완화하는 데 기여합니다.

따라서 주파수 변화율인 RoCoF(Rate of Change of Frequency)가 지나치게 커지는 것을 완화하는 데 도움이 될 수 있습니다.

5. 단락용량과 계통 강도는 왜 높아질까?

동기조상기는 동기기 특성상 계통 사고가 발생했을 때 일정 수준의 단락전류에 기여할 수 있습니다. 따라서 설치 지점에서 바라본 계통의 단락용량(Short Circuit Capacity)을 높이는 효과를 기대할 수 있습니다.

이 부분은 특히 인버터 기반 발전원이 많은 지역에서 중요합니다.

태양광·풍력·ESS 등 IBR(Inverter-Based Resources)의 비중이 높아지면서 기존 동기발전기가 감소하면 일부 지역에서는 단락용량이 낮아지고 계통이 상대적으로 약해질 수 있습니다.

이러한 계통 특성을 판단하는 지표 중 하나가 SCR(Short Circuit Ratio)입니다. SCR이 지나치게 낮은 약계통에서는 인버터 제어 안정성이나 여러 전력전자 설비 사이의 상호작용 문제가 중요해질 수 있습니다.

전압 지원 + 관성 + 단락용량 = 계통 안정성 향상

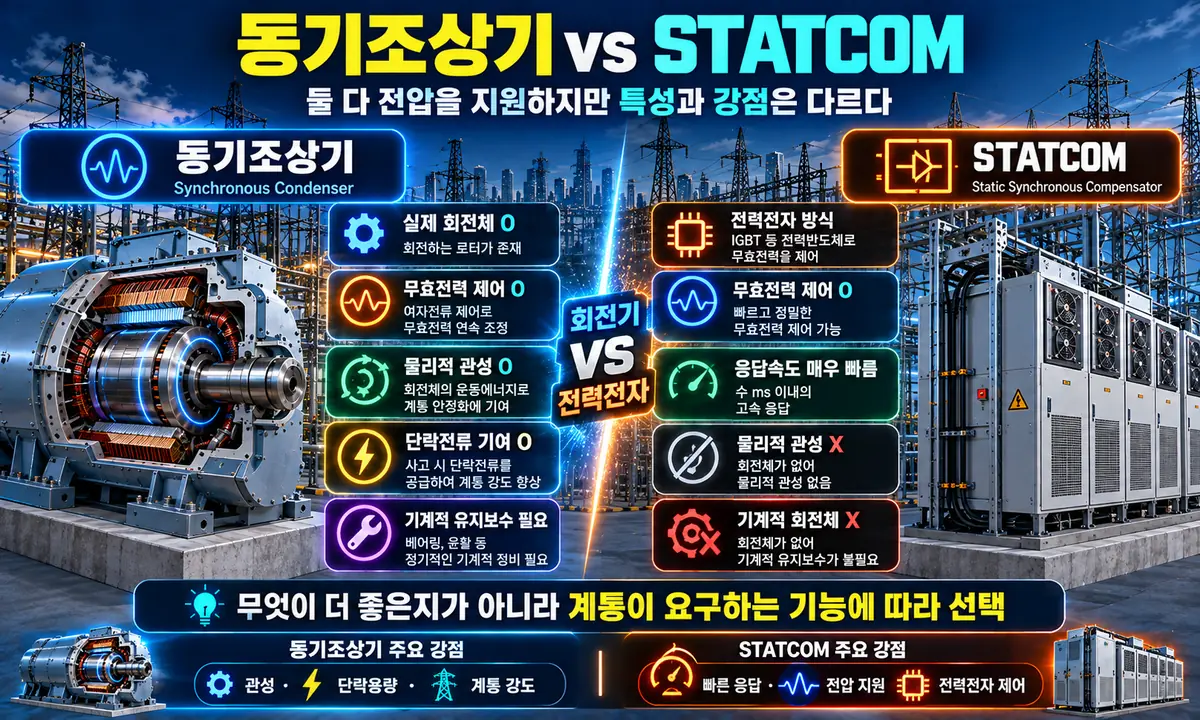

6. 동기조상기와 STATCOM의 차이

전압과 무효전력을 제어한다는 점에서는 STATCOM도 동기조상기와 비슷한 역할을 합니다. 하지만 두 설비의 동작 원리는 완전히 다릅니다.

구분	동기조상기	STATCOM
기본 방식	회전기	전력전자 변환기
무효전력 제어	O	O
응답속도	빠름	매우 빠름
물리적 회전 관성	O	X
단락전류 기여	상대적으로 큼	변환기 전류 한도 내 제한적
기계적 회전체	있음	없음
유지보수	상대적으로 많음	기계 유지보수 적음

STATCOM은 전력전자 변환기를 이용하기 때문에 빠른 무효전력 제어와 전압 지원에 강점이 있습니다. 반면 동기조상기는 실제 대형 회전체를 가지고 있기 때문에 물리적 관성과 단락전류 기여라는 장점이 있습니다.

따라서 어느 한쪽이 무조건 더 좋은 설비라고 보기보다는 계통이 요구하는 기능에 따라 선택하거나 두 설비를 조합하는 것이 중요합니다.

7. 재생에너지 확대와 동기조상기

태양광, 풍력, ESS 등 인버터 기반 자원이 늘어나면서 전력계통에서 동기기의 비중은 상대적으로 감소할 수 있습니다.

이 과정에서 기존 동기발전기가 자연스럽게 제공하던 관성, 단락용량, 전압 지지 능력을 다른 방식으로 확보해야 할 필요성이 커집니다.

IBR 확대 시 함께 검토해야 할 항목

관성 감소 · 단락용량 감소 · 계통강도 저하 · 전압 안정도 · 인버터 제어 상호작용

특히 대규모 태양광이나 해상풍력처럼 발전원이 특정 지역에 집중되고 송전망과의 전기적 거리가 먼 경우에는 계통 강도 문제가 더욱 중요해질 수 있습니다.

최근에는 ESS의 GFM(Grid Forming) 제어를 이용해 전압과 주파수를 능동적으로 형성하고 계통 안정도를 높이는 기술도 확대되고 있습니다.

다만 GFM 인버터가 제어 알고리즘과 저장에너지를 이용해 제공하는 응답과 동기조상기의 실제 회전체가 제공하는 물리적 관성은 작동 원리가 다릅니다.

8. 동기조상기의 단점

동기조상기가 모든 상황에서 가장 좋은 해결책인 것은 아닙니다. 대형 회전기계이기 때문에 전력전자 기반 설비와 비교하면 설치와 유지보수 측면에서 부담이 있습니다.

초기 투자비
대형 회전기와 부대설비가 필요합니다.

유지보수
베어링·윤활·냉각 등 관리가 필요합니다.

운전손실
회전손실을 보충하기 위한 전력을 소비합니다.

설치 공간
설비와 기초 구조물이 필요합니다.

따라서 단순히 빠른 무효전력 보상만 필요하다면 STATCOM이 유리할 수 있고, 관성·단락용량·전압 지원을 동시에 확보해야 하는 계통에서는 동기조상기의 가치가 커질 수 있습니다.

9. 자주 묻는 질문

Q. 동기조상기도 전기를 생산하나요?

일반 발전기처럼 지속적인 유효전력을 생산하는 것이 목적은 아닙니다. 오히려 회전손실과 부대설비 전력을 보충하기 위해 일정량의 유효전력을 소비합니다.

Q. 왜 계속 회전해야 하나요?

계통과 동기화된 상태에서 무효전력을 제어하고 실제 회전체의 운동에너지를 이용해 관성을 제공하기 위해서입니다.

Q. 일반 콘덴서와 같은 장치인가요?

아닙니다. 일반 커패시터가 아니라 동기기 기반의 회전설비입니다. 과여자 운전 시 용량성 무효전력을 공급할 수 있다는 점에서 Synchronous Condenser라는 명칭이 사용됩니다.

Q. STATCOM이 있으면 동기조상기는 필요 없나요?

두 설비의 장점이 다릅니다. STATCOM은 빠른 전압·무효전력 제어가 강점이고 동기조상기는 물리적 관성과 상대적으로 큰 단락전류 기여가 특징입니다.

Q. ESS가 동기조상기를 대신할 수 있나요?

GFM ESS를 이용해 전압과 주파수를 능동적으로 지원할 수 있지만 동기조상기의 실제 회전체 기반 관성과는 원리가 다릅니다. 계통 조건에 따라 두 기술을 함께 적용할 수도 있습니다.

Q. 재생에너지가 늘수록 왜 중요해지나요?

인버터 기반 발전원이 증가하면 기존 동기발전기가 제공하던 관성, 단락용량, 전압 지지 능력이 상대적으로 줄어들 수 있기 때문입니다.

한 번에 정리하면 동기조상기는 전기를 생산하는 발전설비는 아니지만 무효전력·전압·물리적 관성·단락용량·계통 강도를 지원할 수 있는 회전형 전력설비입니다.

재생에너지와 인버터 기반 전원이 증가할수록 단순히 MW를 얼마나 생산하느냐뿐 아니라 전력망 자체를 얼마나 안정적으로 유지할 수 있느냐가 중요해집니다. 동기조상기는 이런 변화 속에서 기존 동기발전기가 제공하던 계통 안정화 기능의 일부를 보완하는 중요한 수단입니다.
