드룹 제어란 무엇일까?
주파수가 떨어지면 발전기와 ESS는 어떻게 반응할까

전력계통의 주파수가 흔들릴 때 발전기와 ESS가 스스로 출력을 조절하는 핵심 원리가 바로 드룹 제어입니다.

전력계통에서 전기를 사용하는 양과 발전하는 양은 항상 균형을 이루어야 합니다. 그런데 대형 발전기가 갑자기 정지하거나 부하가 급격하게 증가하면 순간적으로 발전량보다 소비전력이 많아지는 상황이 발생합니다.

이때 가장 먼저 나타나는 현상 중 하나가 바로 계통 주파수 하락입니다.

우리나라 전력계통의 기준 주파수는 60Hz입니다. 하지만 실제 주파수는 항상 정확히 60.000Hz에 고정되어 있는 것이 아니라 발전과 부하의 균형에 따라 조금씩 변합니다.

그렇다면 주파수가 60Hz 아래로 떨어질 때 모든 발전소에 일일이 연락해 출력을 높이라고 명령해야 할까요?

그럴 필요가 없도록 만들어진 대표적인 제어 방식이 드룹 제어(Droop Control)입니다.

핵심 요약

주파수 ↓ → 발전기·ESS 유효전력 출력 ↑
주파수 ↑ → 발전기·ESS 유효전력 출력 ↓

즉, 주파수 편차를 보고 각 설비가 스스로 출력량을 조절하는 것이 드룹 제어의 기본 원리입니다.

목차

1. 드룹 제어란 무엇일까?
2. 주파수가 떨어지는 이유
3. 주파수가 떨어지면 발전기는 어떻게 반응할까?
4. ESS는 어떻게 반응할까?
5. 드룹률 5%는 무슨 뜻일까?
6. 관성응답과 드룹 제어의 차이
7. 드룹 제어가 여러 발전기의 출력을 나누는 방법
8. GFL과 GFM에서의 드룹 제어
9. 드룹 제어에도 한계가 있다
10. FAQ

1. 드룹 제어란 무엇일까?

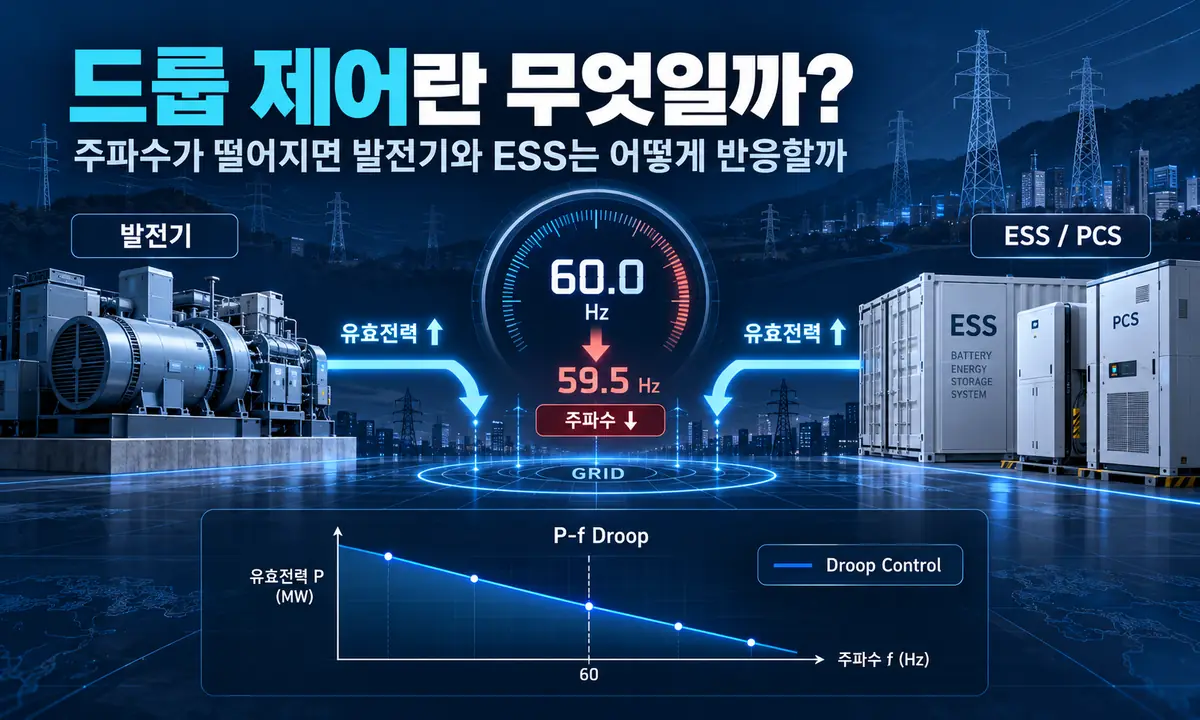

드룹 제어(Droop Control)는 전력계통의 주파수가 기준값에서 벗어났을 때 그 편차에 따라 발전기나 전력변환장치의 유효전력 출력을 자동으로 변화시키는 제어 방식입니다.

영어 Droop은 '처짐' 또는 '기울어짐'이라는 의미를 갖습니다. 실제로 출력 P와 주파수 f의 관계를 그래프로 나타내면 일정한 기울기를 가진 직선 형태가 만들어집니다.

P-f 드룹의 기본 관계

주파수가 낮아질수록 → 유효전력 P 증가
주파수가 높아질수록 → 유효전력 P 감소

이 방식의 중요한 특징은 중앙에서 모든 설비에 실시간으로 출력 명령을 보내지 않아도 된다는 것입니다.

여러 발전기와 ESS가 동일한 계통 주파수를 측정하면서 각자 설정된 드룹 특성에 따라 반응하기 때문에 전력 부족이나 과잉을 여러 설비가 분담할 수 있습니다.

2. 주파수가 떨어지는 이유

전력계통의 주파수는 발전량과 소비전력의 균형 상태를 보여주는 중요한 지표입니다.

상태	전력 균형	주파수 경향
균형	발전 ≈ 부하	기준 주파수 부근
전력 부족	발전 < 부하	주파수 하락
전력 과잉	발전 > 부하	주파수 상승

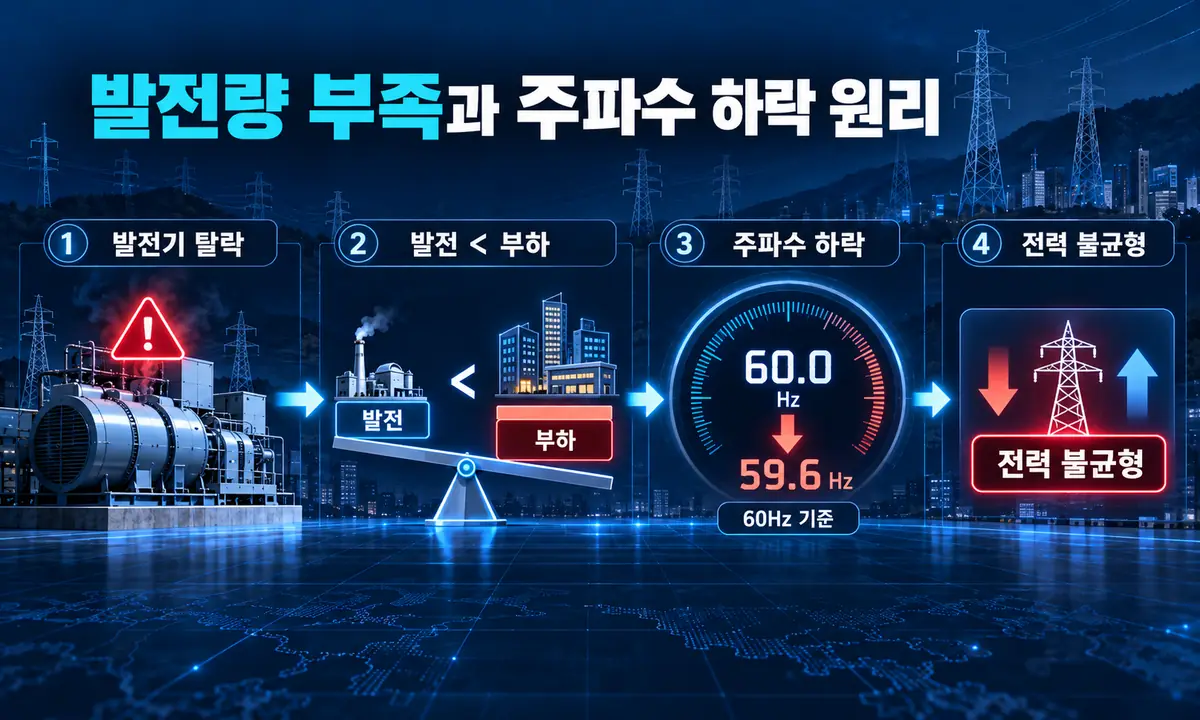

예를 들어 대형 발전기 한 대가 갑자기 계통에서 탈락했다고 생각해 보겠습니다.

발전기 탈락 직전에는 발전량과 부하가 균형을 이루고 있었지만 발전기 한 대가 사라지는 순간 공급전력이 부족해집니다.

동기발전기들이 가진 회전 에너지가 부족한 전력 일부를 순간적으로 공급하면서 회전속도가 떨어지고, 이에 따라 계통 주파수도 하락하게 됩니다.

반대로 대규모 부하가 갑자기 차단되면 소비전력이 줄어들면서 발전량이 상대적으로 많아지고 주파수는 상승하는 방향으로 움직입니다.

3. 주파수가 떨어지면 발전기는 어떻게 반응할까?

전통적인 동기발전기에는 일반적으로 조속기(Governor)가 사용됩니다.

주파수가 낮아지면 발전기의 회전속도 역시 감소합니다. 조속기는 이러한 변화를 감지하고 터빈으로 들어가는 에너지를 증가시키는 방향으로 제어합니다.

① 주파수 하락
발전량이 부하보다 부족한 상태를 의미합니다.

② 조속기 반응
발전기 회전속도와 주파수 변화를 감지합니다.

③ 터빈 입력 증가
증기·가스·수량 등 원동기의 입력을 증가시키는 방향으로 제어합니다.

④ 발전기 출력 증가
추가적인 유효전력이 계통으로 공급됩니다.

⑤ 주파수 하락 억제
발전과 부하의 불균형을 줄여 추가적인 주파수 하락을 억제합니다.

반대로 주파수가 올라가면 발전기는 출력을 감소시키는 방향으로 움직입니다.

중요한 것은 발전기가 무조건 최대 출력까지 올라가는 것이 아니라 주파수 편차와 설정된 드룹 기울기에 따라 필요한 만큼 출력을 변화시킨다는 점입니다.

4. ESS는 어떻게 반응할까?

배터리 ESS도 PCS에 적절한 주파수 응답 기능이 적용되어 있다면 드룹 제어에 참여할 수 있습니다.

다만 발전기처럼 터빈의 기계적인 출력을 변화시키는 것이 아니라 PCS가 배터리의 충전·방전 유효전력을 전기적으로 조절합니다.

계통 상태	발전기	ESS
주파수 하락	기계 입력 증가 → 출력 증가	방전 출력 증가 또는 충전 감소
주파수 상승	기계 입력 감소 → 출력 감소	방전 감소 또는 충전 증가

PCS는 전력반도체를 이용해 출력을 빠르게 변화시킬 수 있다는 장점이 있습니다. 따라서 ESS는 설계된 제어 특성과 PCS 용량, 배터리 SOC 등의 조건이 허용된다면 빠른 주파수 응답 자원으로 활용될 수 있습니다.

주의할 점

ESS가 있다고 해서 항상 주파수가 떨어질 때 추가 출력을 낼 수 있는 것은 아닙니다.

PCS 출력 여유, 배터리 SOC, 충·방전 한계, BMS 제한, 운영 모드 등이 모두 주파수 응답 가능 범위에 영향을 줍니다.

5. 드룹률 5%는 무슨 뜻일까?

드룹 제어를 이해할 때 가장 헷갈리는 부분 중 하나가 바로 드룹률입니다.

드룹률은 정격 전력 범위의 변화에 대응하기 위해 필요한 주파수 변화량을 정격 주파수 대비 비율로 표현한 값으로 이해할 수 있습니다.

R = (Δf / f_n) ÷ (ΔP / P_rated)

예를 들어 5% 드룹을 설정했다고 가정해 보겠습니다.

60Hz 계통에서 5%는 3Hz입니다. 이상화된 드룹 직선에서는 정격출력의 100%에 해당하는 출력 변화가 3Hz의 주파수 변화에 대응하는 기울기를 갖습니다.

정격 100MW 발전기가 5% 드룹으로 운전하고 있고 데드밴드와 출력 제한을 무시한다고 가정하겠습니다.

주파수가 60Hz → 59.7Hz로 하락했다면?

주파수 변화 = -0.3Hz
5% 드룹의 전체 주파수 범위 = 3Hz
0.3 ÷ 3 = 10%

따라서 약 정격출력의 10%에 해당하는 추가 출력 응답이 계산됩니다.

100MW 발전기라면 약 +10MW입니다.

실제 계통에서는 데드밴드, 출력 상·하한, 램프율, 터빈 특성, 제어기 필터 등의 요소가 있기 때문에 단순 계산과 실제 응답이 완전히 같지는 않습니다.

6. 관성응답과 드룹 제어는 다르다

주파수 사고가 발생했을 때 자주 혼동하는 것이 관성응답과 드룹 제어입니다.

구분	관성응답	드룹 제어
원리	회전체의 저장에너지	주파수 편차 기반 출력 제어
반응	물리적으로 즉각 발생	제어기가 출력을 조절
주요 대상	동기발전기 회전자	발전기 조속기·PCS 등
역할	초기 주파수 변화 완화	출력 증감으로 주파수 변화 억제

사고 발생 → 관성응답 → 드룹 기반 1차 주파수 응답 → 2차 주파수 제어

1차 주파수 응답의 핵심 목적은 사고 직후 주파수를 곧바로 정확히 60Hz로 되돌리는 것이 아닙니다.

우선 주파수가 계속 떨어지는 것을 억제하고 새로운 발전·부하 균형점을 만드는 역할을 합니다. 이후 AGC 등 상위 제어가 발전량을 다시 조정하면서 주파수를 기준값 부근으로 복구합니다.

7. 여러 발전기는 어떻게 출력을 나눌까?

드룹 제어의 중요한 장점은 여러 발전원이 주파수를 공통 신호로 사용해 출력 변화량을 분담할 수 있다는 것입니다.

예를 들어 A 발전기와 B 발전기가 같은 계통에 연결되어 있고 모두 주파수 드룹 제어를 하고 있다고 가정하겠습니다.

계통 주파수가 떨어지면 두 발전기 모두 동일한 주파수 변화를 관측합니다. 하지만 각 발전기의 정격용량과 드룹 설정이 다르면 증가시키는 출력량 역시 달라집니다.

같은 주파수 편차에서도

드룹 설정이 다르면 → 출력 변화량도 달라집니다.
발전기 용량이 다르면 → 분담하는 MW 역시 달라질 수 있습니다.

결국 드룹 특성은 여러 발전기와 ESS가 동시에 연결된 계통에서 누가 얼마만큼의 전력 변화를 부담할 것인지 결정하는 중요한 요소가 됩니다.

8. GFL과 GFM에서도 드룹 제어가 사용될까?

재생에너지와 ESS가 증가하면서 드룹 제어는 더 이상 동기발전기만의 개념이 아닙니다.

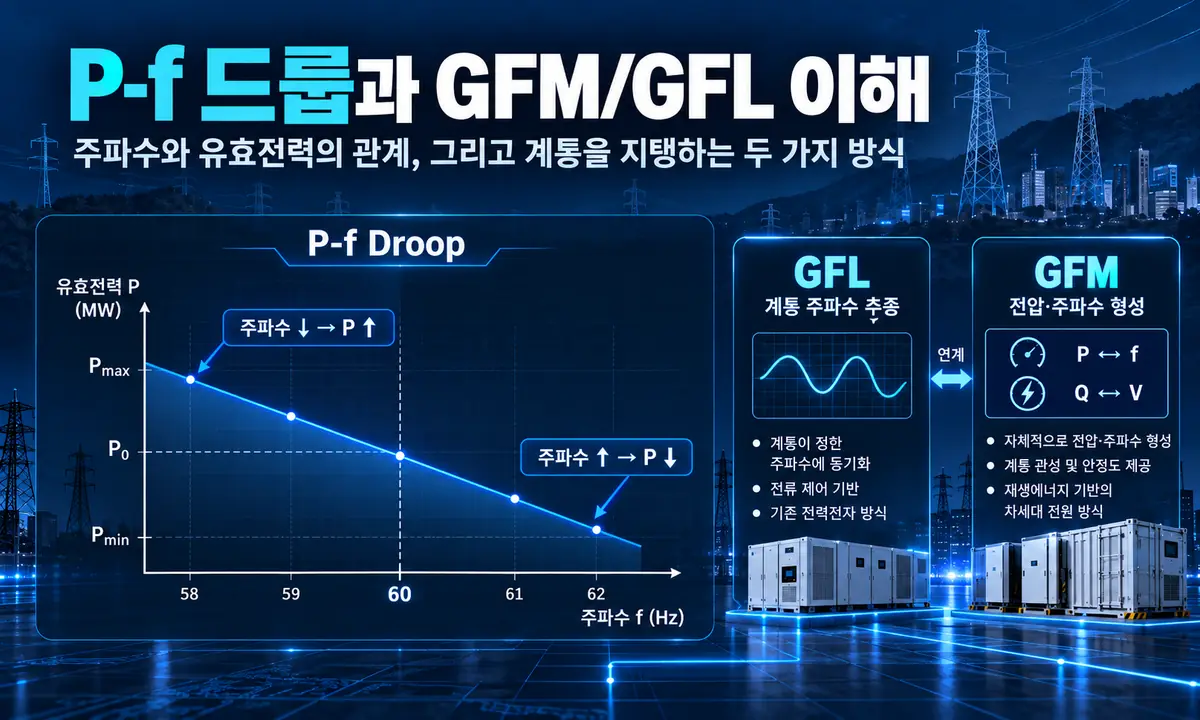

GFL(Grid Following)

GFL 인버터는 기본적으로 계통 전압의 위상과 주파수를 추종하면서 전류를 제어합니다.

하지만 주파수를 측정한 뒤 주파수 편차에 따라 유효전력 지령을 변화시키는 Frequency-Watt 또는 P-f 형태의 주파수 응답 제어를 구성할 수 있습니다.

GFM(Grid Forming)

GFM 인버터는 단순히 계통을 따라가는 것을 넘어 자체적으로 전압과 주파수 기준을 형성하도록 제어됩니다.

대표적인 GFM 제어 방식 가운데 하나가 P-f Droop입니다.

대표적인 GFM 드룹 관계

P ↔ f : 유효전력과 주파수
Q ↔ V : 무효전력과 전압

즉 유효전력 변화와 주파수를 연계하고, 무효전력 변화와 전압을 연계하는 방식입니다. 이러한 특성을 이용하면 여러 GFM 인버터가 병렬로 운전할 때 출력 분담에도 활용할 수 있습니다.

9. 드룹 제어에도 한계가 있다

드룹 제어가 있다고 해서 발전기나 ESS가 무한정 출력을 증가시킬 수 있는 것은 아닙니다.

발전기 출력 여유
이미 최대출력 부근이라면 추가 출력을 내기 어렵습니다.

ESS SOC
SOC가 너무 낮으면 방전 응답이 제한될 수 있습니다.

PCS 정격용량
전력반도체와 PCS의 전류·전력 한계를 초과할 수 없습니다.

Deadband
아주 작은 주파수 변화에는 불필요한 반복 응답을 방지하기 위해 반응하지 않는 구간을 설정할 수 있습니다.

출력 제한 및 제어 우선순위
설비 보호와 다른 운전 목적에 따라 실제 주파수 응답이 제한될 수 있습니다.

따라서 실제 발전기나 ESS의 주파수 응답 성능을 평가할 때는 단순히 드룹이 몇 %인지뿐 아니라 Deadband, 응답속도, 가용출력, 지속시간, SOC, 제어 한계까지 함께 확인해야 합니다.

기억하세요

드룹 제어는 주파수를 정확히 60Hz에 고정하는 제어가 아닙니다.

주파수가 변했을 때 각 발전원과 ESS가 그 편차에 따라 출력을 분담함으로써 계통의 발전·부하 불균형을 빠르게 줄이는 제어 방식입니다.

10. FAQ

Q. 주파수가 떨어지면 왜 발전기 출력을 높이나요?

주파수 하락은 일반적으로 발전량보다 부하가 많아졌다는 의미입니다. 부족한 유효전력을 보충하기 위해 발전기 출력을 증가시키는 방향으로 제어합니다.

Q. ESS도 발전기처럼 드룹 제어를 할 수 있나요?

가능합니다. PCS가 계통 주파수를 기반으로 충·방전 출력을 조절하도록 구성하면 ESS도 주파수 응답에 참여할 수 있습니다. 다만 PCS 용량과 배터리 SOC 등 운전조건의 영향을 받습니다.

Q. 드룹이 작으면 반응이 더 큰가요?

동일한 정격 기준에서 비교하면 일반적으로 작은 드룹률은 같은 주파수 편차에 대해 더 큰 전력 변화를 의미합니다.

Q. 드룹 제어가 주파수를 정확히 60Hz로 만들어 주나요?

드룹 기반 1차 제어만으로는 일반적으로 주파수 편차가 남을 수 있습니다. 이후 2차 주파수 제어가 발전량을 다시 조정해 기준 주파수로 복귀시키는 역할을 합니다.

Q. 주파수 드룹과 전압 드룹은 같은 것인가요?

기본적인 드룹 개념은 비슷하지만 제어 대상이 다릅니다. 일반적으로 P-f 드룹은 유효전력과 주파수의 관계를, Q-V 드룹은 무효전력과 전압의 관계를 이용합니다.

Q. 드룹 제어와 RoCoF는 무엇이 다른가요?

드룹 제어는 주로 현재 주파수가 기준 주파수에서 얼마나 벗어났는지를 이용해 출력을 조절합니다. 반면 RoCoF는 주파수가 시간에 따라 얼마나 빠르게 변하고 있는지를 나타내는 값입니다.

마무리

드룹 제어를 한 문장으로 정리하면 주파수 변화를 보고 발전기와 ESS가 스스로 유효전력 출력을 조절하는 방법이라고 할 수 있습니다.

계통에서 발전기가 탈락해 주파수가 내려가면 발전기 조속기는 출력을 높이는 방향으로 움직이고, ESS 역시 제어 조건이 갖춰져 있다면 방전 출력을 증가시킬 수 있습니다.

반대로 부하가 감소해 주파수가 올라가면 발전기는 출력을 줄이고 ESS는 방전을 줄이거나 충전하는 방향으로 움직일 수 있습니다.

이처럼 드룹 제어는 여러 발전기와 ESS가 동시에 연결된 전력계통에서 주파수를 안정시키고 유효전력을 분담하는 기본적인 제어 원리입니다.

핵심 한 줄

주파수가 떨어지면 출력을 늘리고, 주파수가 올라가면 출력을 줄인다. 이것이 P-f 드룹 제어를 이해하는 가장 기본적인 출발점입니다.
