태양광 I-V 곡선이란 무엇일까?
전압과 전류로 모듈 상태를 알 수 있는 이유

태양광 모듈의 전압과 전류 관계를 이해하면 Voc, Isc, Vmp, Imp, MPP뿐 아니라 일사량·온도·부분 음영에 따른 성능 변화까지 한눈에 파악할 수 있습니다.

핵심 요약

I-V 곡선은 태양광 모듈의 전압(V)을 변화시켰을 때 전류(I)가 어떻게 달라지는지 보여주는 그래프입니다. 개방전압 Voc, 단락전류 Isc, 최대전력점 MPP와 모듈의 상태를 함께 확인할 수 있습니다.

목차

1. I-V 곡선이란 무엇일까?
2. Voc·Isc·Vmp·Imp·MPP의 의미
3. 일사량에 따른 I-V 곡선 변화
4. 온도에 따른 I-V 곡선 변화
5. 부분 음영과 미스매치 영향
6. I-V 곡선과 MPPT의 관계
7. I-V 곡선으로 모듈 상태 진단
8. 자주 묻는 질문

1. 태양광 I-V 곡선이란 무엇일까?

I-V 곡선에서 I는 Current, 전류를 뜻하고 V는 Voltage, 전압을 뜻합니다. 태양광 모듈에 연결되는 부하 조건을 바꾸면서 각 지점의 전압과 전류를 측정하고 이를 그래프로 나타낸 것이 I-V 곡선입니다.

일반적으로 가로축은 전압 V, 세로축은 전류 I로 표시합니다. 전압이 낮은 영역에서는 비교적 일정한 전류가 흐르지만 어느 지점을 지나면 전류가 급격히 감소합니다. 이후 전류가 0A가 되는 지점에서 곡선이 끝납니다.

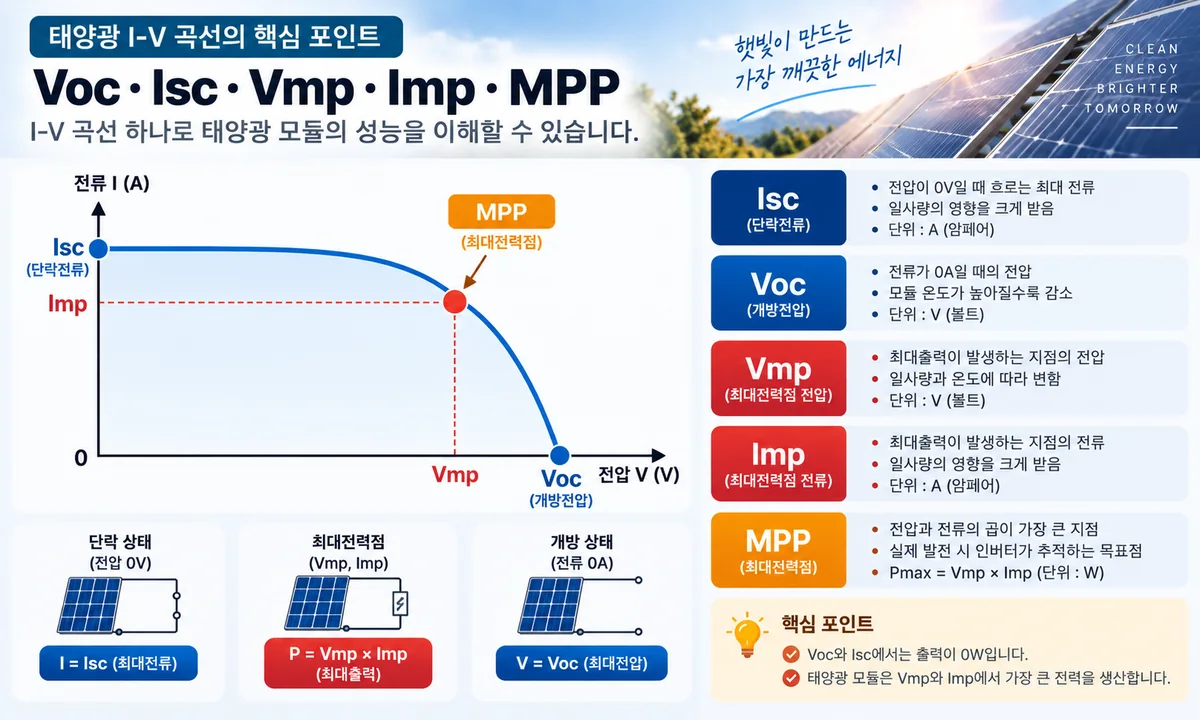

2. Voc·Isc·Vmp·Imp·MPP는 무엇을 의미할까?

구분	의미	특징
Isc	단락전류	전압이 거의 0V일 때의 전류
Voc	개방전압	전류가 0A일 때의 전압
Vmp	최대전력점 전압	MPP에서의 전압
Imp	최대전력점 전류	MPP에서의 전류
MPP	최대전력점	V×I가 가장 커지는 지점

Isc는 Short Circuit Current의 약자로 모듈의 양극과 음극을 단락한 것과 같은 조건에서 흐르는 전류입니다. 이때 전압은 거의 0V이며, Isc는 특히 일사량의 영향을 크게 받습니다.

Voc는 Open Circuit Voltage의 약자로 부하가 연결되지 않아 전류가 흐르지 않을 때 측정되는 전압입니다. 모듈 온도가 높아질수록 일반적으로 Voc는 감소합니다.

태양광 모듈의 전력은 P = V × I로 계산합니다. Voc와 Isc 지점에서는 출력이 거의 0W이므로 전압과 전류의 곱이 가장 커지는 중간 지점이 존재하며 이를 MPP라고 합니다.

예시
Vmp가 40V이고 Imp가 10A라면 최대출력은 40V × 10A = 400W입니다.

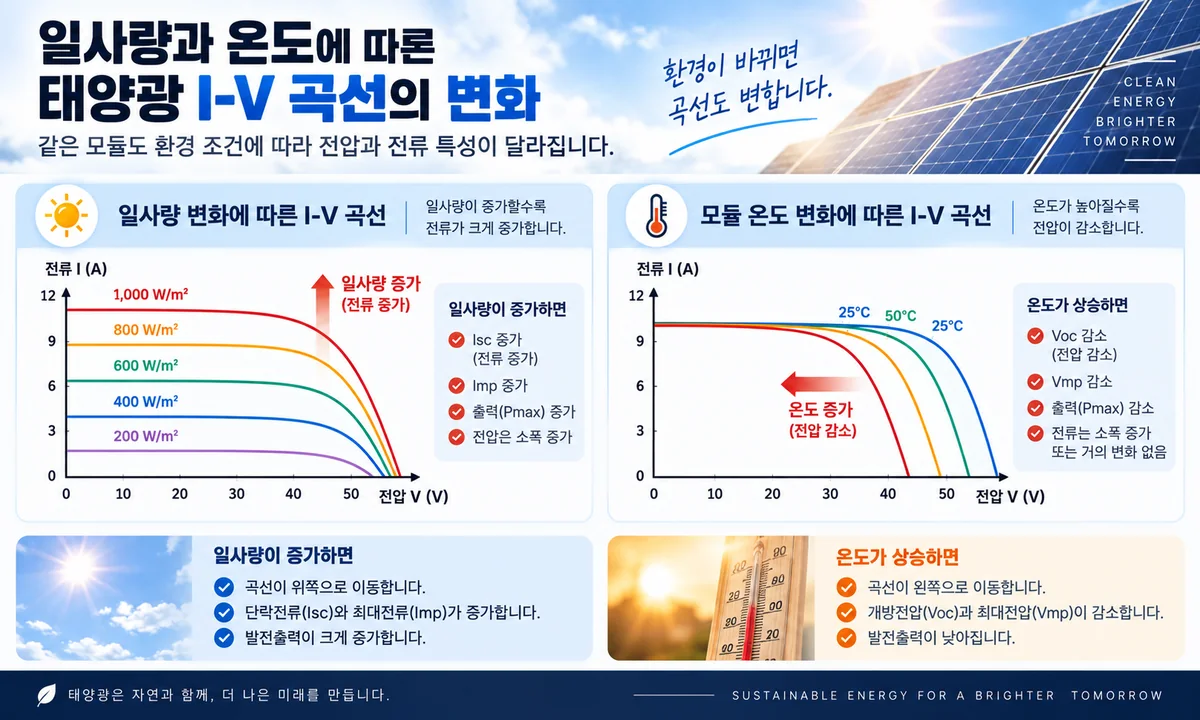

3. 일사량이 달라지면 I-V 곡선은 어떻게 변할까?

일사량이 증가하면 태양광 셀에서 생성되는 전류가 증가합니다. 따라서 I-V 곡선은 주로 전류축 방향으로 위쪽으로 이동합니다. 반대로 일사량이 감소하면 곡선이 아래쪽으로 내려갑니다.

4. 온도가 올라가면 왜 전압이 떨어질까?

모듈 온도가 상승하면 전류는 소폭 증가할 수 있지만 전압은 상대적으로 더 크게 감소합니다. 특히 Voc와 Vmp가 감소하면서 최대출력도 낮아질 수 있습니다.

조건 변화	전류	전압	출력
일사량 증가	크게 증가	소폭 증가	증가
온도 상승	소폭 증가	감소	대체로 감소

기억할 점

일사량 변화는 주로 전류에, 모듈 온도 변화는 주로 전압에 큰 영향을 준다고 이해하면 쉽습니다.

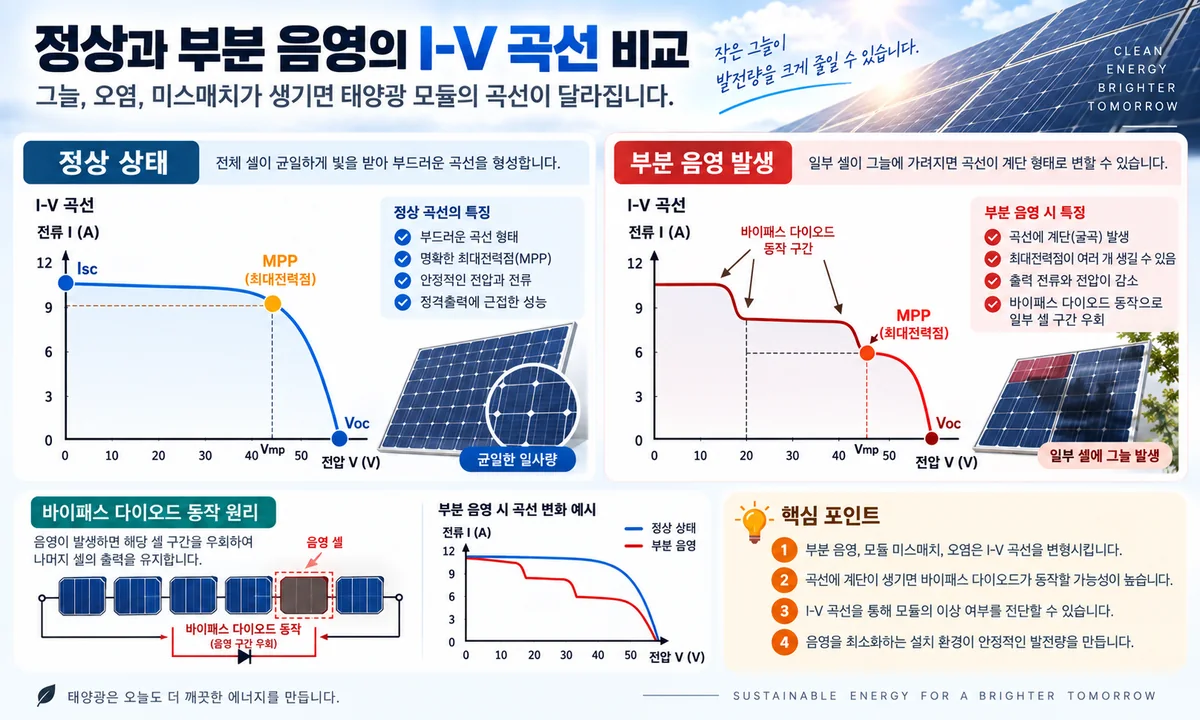

5. 부분 음영과 미스매치는 I-V 곡선을 어떻게 바꿀까?

정상적인 태양광 모듈의 I-V 곡선은 비교적 부드럽게 이어집니다. 하지만 나무, 건물, 전선 등의 그림자로 일부 셀이 가려지거나 모듈 사이 성능 차이가 발생하면 곡선에 계단이나 굴곡이 나타날 수 있습니다.

음영이 심해지면 바이패스 다이오드가 동작해 일부 셀 구간을 우회합니다. 이 과정에서 I-V 곡선이 계단 형태로 변하고 최대전력점이 여러 개 나타날 수도 있습니다.

6. I-V 곡선과 MPPT는 어떤 관계일까?

일사량과 온도가 바뀌면 I-V 곡선 자체가 움직이고 최대전력점도 계속 달라집니다. 태양광 인버터의 MPPT(Maximum Power Point Tracking)는 변화하는 곡선에서 가장 큰 출력이 발생하는 지점을 실시간으로 찾아 운전점을 조정하는 기능입니다.

I-V 곡선 = 태양광 모듈의 전압·전류 지도
MPPT = 그 지도에서 최대출력 지점을 계속 찾아가는 기능

7. I-V 곡선으로 모듈 상태를 어떻게 진단할까?

전류가 전체적으로 낮다
일사량 부족, 모듈 오염, 광학적 손실, 셀 열화 가능성을 확인합니다.

전압이 낮다
모듈 온도 상승, 셀 이상, 바이패스 다이오드 동작, 스트링 구성 문제 등을 점검합니다.

곡선에 계단이나 굴곡이 있다
부분 음영, 셀 미스매치, 바이패스 다이오드 동작 여부를 확인합니다.

8. 자주 묻는 질문 FAQ

Q. I-V 곡선은 모든 태양광 모듈이 같은가요?

아닙니다. 셀 기술, 정격출력, 일사량, 온도 등에 따라 곡선의 형태와 수치가 달라집니다.

Q. 사양서의 I-V 곡선이 실제 발전소에서도 그대로 나오나요?

반드시 그렇지는 않습니다. 실제 현장에서는 일사량, 온도, 오염, 배선 손실 등의 영향을 받습니다.

Q. I-V 곡선만으로 고장 원인을 확정할 수 있나요?

중요한 진단 자료이지만 단독으로 모든 원인을 확정하기는 어렵습니다. 일사량, 온도, 열화상, 절연저항, 스트링 전류 등을 함께 확인하는 것이 좋습니다.

Q. MPPT가 필요한 이유는 무엇인가요?

기상조건에 따라 최대전력점이 계속 이동하기 때문입니다. 인버터는 MPPT를 통해 변화하는 조건에서도 최대한 높은 발전출력을 얻도록 운전합니다.

마무리

태양광 I-V 곡선은 단순한 그래프가 아니라 모듈의 전압·전류 특성과 상태를 한눈에 보여주는 핵심 진단 도구입니다. Voc, Isc, Vmp, Imp, MPP를 이해하면 태양광 모듈 사양서와 MPPT 동작 원리를 쉽게 이해할 수 있고 발전량 저하 원인을 추적하는 데도 도움이 됩니다.
