바이패스 다이오드란 무엇일까?｜태양광 모듈에 그늘이 생겼을 때 하는 역할

태양광 모듈 일부에 그림자가 생기면 단순히 그 부분만 발전량이 줄어드는 것으로 끝나지 않습니다. 셀의 직렬 연결 특성 때문에 모듈 전체 출력이 떨어질 수 있고, 특정 셀에 역전압과 과열이 발생할 수도 있습니다. 이때 문제 구간을 우회하도록 만들어주는 보호 부품이 바로 바이패스 다이오드입니다.

핵심 요약
바이패스 다이오드는 태양광 모듈의 일부 셀 또는 셀 그룹에 부분 음영이나 이상이 발생했을 때, 해당 구간을 우회하여 전류가 흐를 수 있도록 하는 보호 장치입니다. 이를 통해 모듈 전체의 출력 손실을 완화하고, 그늘진 셀에 큰 역전압이 걸려 발생할 수 있는 핫스팟 위험을 줄이는 데 도움을 줍니다.

목차

1. 바이패스 다이오드란 무엇일까?
2. 태양광 셀에 그늘이 생기면 왜 문제가 될까?
3. 바이패스 다이오드는 어떻게 동작할까?
4. 바이패스 다이오드가 없으면 어떻게 될까?
5. 바이패스 다이오드와 핫스팟의 관계
6. 태양광 모듈에는 바이패스 다이오드가 몇 개 들어갈까?
7. 바이패스 다이오드와 블로킹 다이오드 차이
8. 바이패스 다이오드 고장 시 나타날 수 있는 현상
9. 자주 묻는 질문

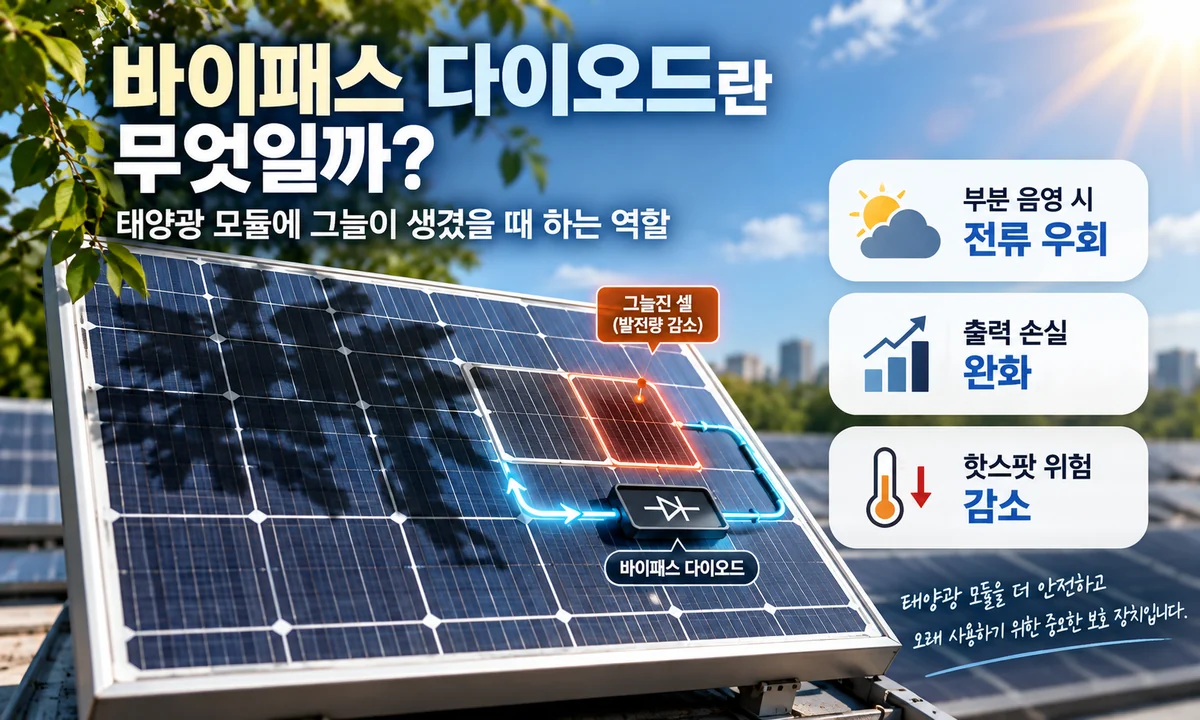

1. 바이패스 다이오드란 무엇일까?

바이패스 다이오드는 이름 그대로 전류가 특정 구간을 우회(Bypass)할 수 있도록 만들어주는 다이오드입니다. 태양광 모듈 내부에서는 여러 개의 태양전지가 직렬로 연결되어 필요한 전압을 만듭니다. 정상적인 상태에서는 전류가 태양전지를 따라 흐르고 바이패스 다이오드에는 거의 전류가 흐르지 않습니다.

하지만 특정 셀이나 셀 그룹이 그늘에 가려져 정상적으로 발전하지 못하면 상황이 달라집니다. 직렬 연결된 회로에서는 한 구간의 전류 생산 능력이 낮아지면 전체 전류 흐름에 영향을 줄 수 있습니다. 이때 바이패스 다이오드가 도통하면 전류가 해당 셀 그룹을 직접 통과하지 않고 우회 경로로 흐르게 됩니다.

쉽게 이해하면
바이패스 다이오드는 도로에 사고가 발생했을 때 사용하는 우회도로와 비슷합니다. 평소에는 원래 도로를 이용하지만, 특정 구간에 문제가 생기면 우회도로를 이용해 전체 흐름이 완전히 막히는 것을 줄여주는 방식입니다.

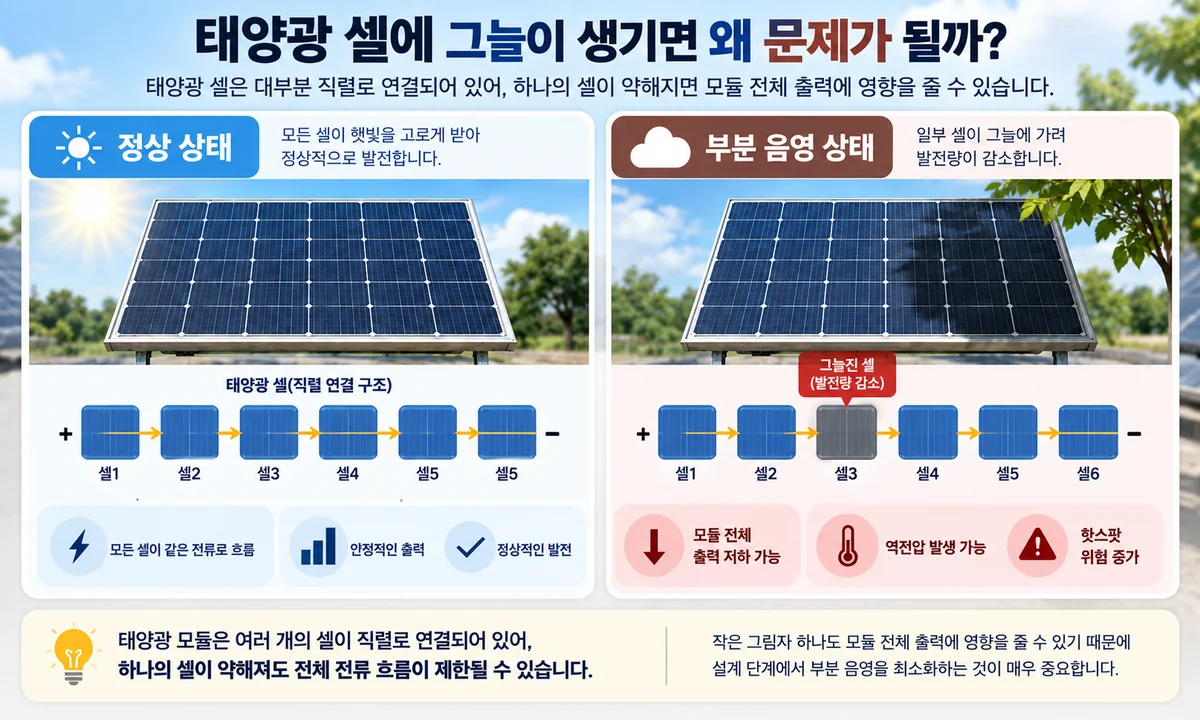

2. 태양광 셀에 그늘이 생기면 왜 문제가 될까?

태양광 모듈은 수십 개 이상의 셀을 직렬로 연결해 하나의 모듈 전압을 만듭니다. 직렬회로에서는 모든 셀에 동일한 전류가 흐르기 때문에, 하나의 셀이 다른 셀보다 크게 약해지면 전체 모듈의 전류를 제한하는 병목이 될 수 있습니다.

예를 들어 대부분의 셀이 충분한 햇빛을 받아 높은 전류를 생산할 수 있는데 일부 셀만 나뭇가지나 구조물 그림자에 가려졌다고 가정해보겠습니다. 그늘진 셀은 발전할 수 있는 전류가 크게 감소하고, 전체 직렬 회로는 그 영향을 받게 됩니다. 작은 그림자라고 해도 셀 배열 위치와 음영 형태에 따라 모듈 출력 저하가 예상보다 커질 수 있습니다.

부분 음영을 만드는 대표적인 원인

• 주변 건물이나 구조물의 그림자
• 나무와 나뭇가지
• 전봇대, 난간, 안테나 등 좁고 긴 구조물
• 낙엽과 이물질
• 새의 배설물
• 먼지나 오염이 특정 구간에 집중된 경우
• 눈이 모듈 일부에 남아 있는 경우
• 셀 손상이나 미세 균열로 발전 성능이 떨어진 경우

주의할 점
부분 음영은 단순히 그늘진 면적만큼만 출력이 떨어지는 문제가 아닙니다. 셀의 직렬 연결 구조 때문에 작은 음영도 전류 병목과 출력 저하를 만들 수 있으므로, 태양광 설계 단계에서 시간대별 음영 분석이 중요합니다.

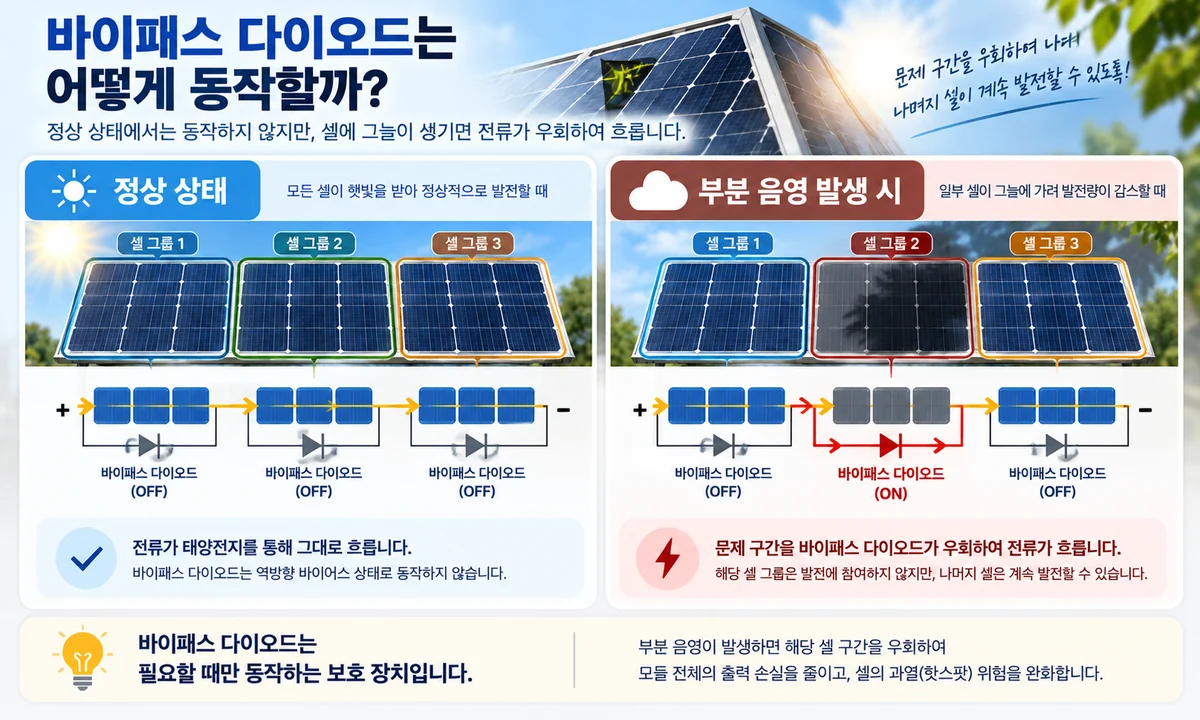

3. 바이패스 다이오드는 어떻게 동작할까?

바이패스 다이오드의 핵심은 정상 상태에서는 동작하지 않고 문제가 발생했을 때 우회 경로를 제공한다는 점입니다. 정상적으로 발전하는 셀 그룹에서는 바이패스 다이오드가 역방향 바이어스 상태가 되어 사실상 전류가 흐르지 않습니다.

반면 특정 셀 그룹이 그늘에 가려지거나 손상되어 발전 전압이 크게 낮아지면 해당 구간에 역전압이 형성될 수 있습니다. 이때 바이패스 다이오드 양단의 전압 조건이 바뀌면서 다이오드가 순방향으로 도통하고, 전류는 문제 셀 그룹을 직접 통과하지 않고 바이패스 다이오드를 통해 우회합니다.

구분	정상 상태	부분 음영 상태
셀 발전 상태	모든 셀 그룹이 정상 발전	특정 셀 그룹 발전량 감소
바이패스 다이오드	OFF	조건 충족 시 ON
전류 경로	태양전지 셀을 통해 흐름	문제 셀 그룹을 우회하여 흐름
결과	정상 출력 유지	일부 출력은 감소하지만 전체 정지와 과열 위험을 완화

4. 바이패스 다이오드가 없으면 어떻게 될까?

바이패스 다이오드가 없다면 부분 음영이 발생했을 때 출력 저하와 셀 과열 문제가 더 커질 수 있습니다. 우선 그늘진 셀이 전체 직렬 전류를 제한하면서 모듈 출력이 크게 떨어질 수 있습니다.

더 중요한 문제는 그늘진 셀이 발전하지 못하는 상태에서 다른 정상 셀들이 만든 전류가 계속 흐르려고 할 때 발생합니다. 이 과정에서 그늘진 셀에 역방향 전압이 걸리면 해당 셀은 발전원이 아니라 전력을 소비하는 부하처럼 동작할 수 있습니다. 전기 에너지가 열로 바뀌면서 특정 셀의 온도가 비정상적으로 상승하게 되는데, 이것이 핫스팟의 대표적인 발생 메커니즘입니다.

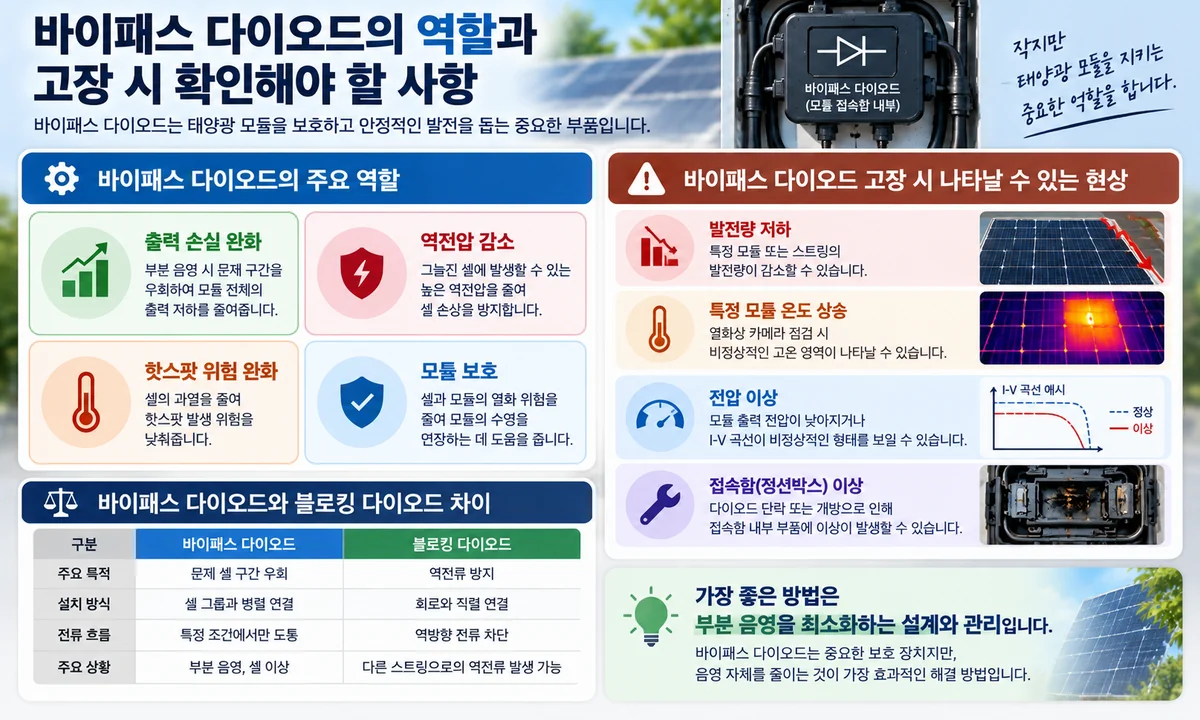

5. 바이패스 다이오드와 핫스팟의 관계

핫스팟(Hot Spot)은 태양광 모듈 일부의 온도가 주변 셀보다 비정상적으로 높아지는 현상입니다. 부분 음영, 셀 손상, 미세 균열, 오염, 전기적 불균형 등 다양한 원인으로 발생할 수 있습니다.

핫스팟이 장시간 지속되면 셀 자체의 열화뿐 아니라 봉지재 변색, 백시트 손상, 접속부 열화 등 모듈의 장기 신뢰성에 영향을 줄 수 있습니다. 바이패스 다이오드는 문제가 있는 셀 그룹을 우회시켜 해당 구간에 걸리는 역전압과 발열을 줄이는 데 도움을 줍니다.

바이패스 다이오드의 역할	효과
부분 음영 구간 우회	그늘진 셀 그룹이 전체 전류를 막는 현상을 완화
출력 손실 완화	모듈 전체가 크게 떨어지는 대신 일부 구간만 발전에서 제외
역전압 감소	그늘진 셀에 큰 역방향 전압이 걸릴 가능성을 낮춤
핫스팟 위험 완화	셀 과열 가능성을 줄여 모듈 보호에 도움

핵심 포인트
바이패스 다이오드는 그늘진 셀을 다시 정상 발전시키는 장치가 아닙니다. 문제가 생긴 셀 그룹을 우회하여 일부 발전량을 포기하는 대신, 모듈 전체 출력 저하와 셀 과열 위험을 완화하는 보호 장치입니다.

6. 태양광 모듈에는 바이패스 다이오드가 몇 개 들어갈까?

바이패스 다이오드는 보통 모듈 전체에 하나만 설치하는 것이 아니라 여러 개의 셀 그룹을 나누어 각각 연결합니다. 예를 들어 모듈 내부 셀을 세 개의 전기적 구간으로 나눈 경우 각 구간마다 바이패스 다이오드를 하나씩 배치할 수 있습니다.

이렇게 구성하면 특정 셀 그룹에 음영이 발생했을 때 해당 구간만 바이패스되고 나머지 셀 그룹은 계속 발전에 참여할 수 있습니다. 다만 실제 바이패스 다이오드 개수와 셀 그룹 구성은 모듈 제조사, 셀 배열, 하프컷 구조 등 설계 방식에 따라 달라집니다.

셀 그룹 분할 모듈 내부 셀을 여러 전기적 그룹으로 나누어 각 그룹을 독립적으로 보호합니다.

하프컷 셀 구조 최근 모듈은 셀을 절반으로 나눈 하프컷 구조가 많아 내부 전기 연결이 과거보다 복잡해질 수 있습니다.

음영 영향 최소화 그룹을 적절히 나누면 특정 구간 음영이 모듈 전체에 미치는 영향을 줄이는 데 유리합니다.

제조사 설계 확인 정확한 다이오드 수와 연결 방식은 모듈 데이터시트와 접속함 구조를 확인해야 합니다.

7. 바이패스 다이오드와 블로킹 다이오드 차이

태양광 분야에서는 바이패스 다이오드와 함께 블로킹 다이오드(Blocking Diode)라는 용어도 자주 등장합니다. 둘 다 다이오드를 이용하지만 설치 방식과 목적은 다릅니다.

구분	바이패스 다이오드	블로킹 다이오드
주요 목적	문제 셀 그룹 우회	역전류 방지
기본 연결	셀 그룹과 병렬	회로와 직렬
주요 상황	부분 음영, 셀 이상	역방향 전류가 흐를 가능성이 있는 상황
쉽게 비유하면	막힌 구간을 피하는 우회도로	반대 방향 진입을 막는 일방통행 장치

8. 바이패스 다이오드 고장 시 나타날 수 있는 현상

바이패스 다이오드도 반도체 소자이기 때문에 열과 전기적 스트레스에 의해 고장할 수 있습니다. 대표적인 고장 형태는 단락 고장과 개방 고장입니다.

바이패스 다이오드가 단락된 경우

다이오드가 계속 도통 상태가 되면 해당 셀 그룹이 정상적인 일사 조건에서도 우회될 수 있습니다. 이 경우 해당 그룹이 발전에 참여하지 못해 모듈 전압과 발전량이 낮아질 수 있습니다.

바이패스 다이오드가 개방된 경우

부분 음영이 발생해도 바이패스 경로가 형성되지 못합니다. 이 경우 그늘진 셀에 높은 역전압이 걸릴 가능성이 커지고, 핫스팟 위험이 증가할 수 있습니다.

현장에서 확인할 수 있는 이상 징후

• 특정 모듈의 출력 전압이 다른 모듈보다 낮음
• 동일 조건의 스트링 사이 발전량 차이가 커짐
• 모듈 특정 부분의 온도가 비정상적으로 높음
• 열화상 카메라에서 특정 셀 또는 접속함의 고온 영역이 확인됨
• I-V 커브가 정상적인 형태와 다르게 나타남
• 접속함 내부 다이오드 또는 배선의 열화 흔적이 확인됨

가장 좋은 대책은 음영을 줄이는 것
바이패스 다이오드는 매우 중요한 보호 장치이지만 모든 음영 문제를 해결하는 장치는 아닙니다. 발전량 확보와 모듈 신뢰성을 위해서는 설계 단계에서 건물, 수목, 구조물 등에 의한 부분 음영을 최소화하고, 운영 단계에서도 오염과 이물질을 주기적으로 관리하는 것이 중요합니다.

9. 자주 묻는 질문

Q1. 바이패스 다이오드가 있으면 그늘이 생겨도 발전량이 그대로인가요?

아닙니다. 바이패스 다이오드가 동작하면 해당 셀 그룹이 발전에서 제외되기 때문에 모듈 출력은 감소합니다. 다만 문제 구간 때문에 모듈 전체 출력이 크게 떨어지거나 셀이 과열되는 것을 완화하는 역할을 합니다.

Q2. 바이패스 다이오드는 항상 전류가 흐르나요?

아닙니다. 정상 상태에서는 다이오드가 역방향 바이어스 상태이므로 전류가 거의 흐르지 않습니다. 부분 음영이나 셀 이상으로 전압 조건이 바뀌었을 때 도통합니다.

Q3. 태양광 모듈 한 장에 바이패스 다이오드는 하나만 들어가나요?

일반적으로는 여러 셀 그룹으로 나누어 각각 바이패스 다이오드를 적용합니다. 정확한 개수와 연결 방식은 모듈 설계에 따라 다릅니다.

Q4. 바이패스 다이오드가 있으면 핫스팟이 절대 발생하지 않나요?

그렇지 않습니다. 바이패스 다이오드는 핫스팟 위험을 줄이는 중요한 보호 장치지만, 셀 손상 형태, 음영 조건, 다이오드 자체 고장 등 다양한 요인에 따라 핫스팟은 여전히 발생할 수 있습니다.

Q5. 그림자가 조금만 생겨도 바이패스 다이오드가 바로 동작하나요?

반드시 그렇지는 않습니다. 음영 정도와 셀의 전압·전류 상태에 따라 다이오드의 순방향 도통 여부가 결정됩니다. 작은 음영이라고 해서 항상 즉시 바이패스되는 것은 아닙니다.

마무리

태양광 발전에서는 햇빛의 양뿐 아니라 모든 셀이 얼마나 균일하게 빛을 받는지도 중요합니다. 일부 셀에 그림자가 생기면 직렬 연결 특성 때문에 전체 출력이 저하될 수 있고, 심한 경우 그늘진 셀에 역전압이 걸려 핫스팟으로 이어질 수 있습니다.

바이패스 다이오드는 이러한 상황에서 문제가 발생한 셀 그룹을 우회시켜 나머지 구간이 계속 발전하도록 돕는 보호 장치입니다. 즉, 일부 발전량을 포기하는 대신 모듈 전체의 출력 손실과 셀 과열 위험을 줄이는 장치라고 이해하면 됩니다.
