태양광 스트링이란 무엇일까?｜모듈을 직렬로 연결하는 이유

여러 장의 태양광 모듈을 왜 직렬로 연결하는지, 스트링의 전압·전류 특성과 인버터 MPPT의 관계까지 쉽게 정리합니다.

핵심 요약

태양광 스트링(String)은 여러 개의 태양광 모듈을 직렬로 연결한 하나의 발전 회로입니다. 직렬 연결을 하면 전류는 거의 그대로 유지하면서 전압이 합산되어 인버터가 효율적으로 동작할 수 있는 DC 입력전압을 만들 수 있습니다.

목차

1. 태양광 스트링이란?
2. 모듈을 직렬로 연결하는 이유
3. 직렬 연결 시 전압과 전류 변화
4. 스트링 모듈 수는 어떻게 정할까?
5. 스트링과 인버터 MPPT의 관계
6. 여러 스트링을 병렬로 연결하면?
7. 스트링 구성 시 주의사항
8. 스트링 이상이 발전량에 미치는 영향
9. FAQ

1. 태양광 스트링이란?

태양광 모듈 한 장에서도 직류(DC) 전기가 만들어집니다. 하지만 모듈 한 장의 전압만으로는 일반적인 태양광 인버터를 효율적으로 운전하기 어렵습니다.

그래서 여러 장의 태양광 모듈을 차례대로 직렬 연결합니다. 이렇게 여러 장의 모듈을 직렬로 연결해 만든 하나의 전기적 경로가 바로 스트링입니다.

모듈
전기를 만드는 기본 단위

스트링
모듈 직렬 연결 묶음

인버터
DC를 AC로 변환

2. 태양광 모듈을 직렬로 연결하는 이유

가장 큰 이유는 전압을 높이기 위해서입니다. 태양광 인버터에는 정상 운전을 위한 DC 입력전압 범위와 MPPT 동작전압 범위가 있습니다.

예를 들어 모듈 한 장의 동작전압이 약 40V라고 가정하면 10장을 직렬로 연결했을 때 약 400V, 20장을 연결하면 약 800V 수준의 스트링 전압을 만들 수 있습니다.

모듈 여러 장 직렬 연결 → 스트링 전압 상승 → 인버터에 필요한 DC 전압 확보

3. 직렬 연결하면 전압과 전류는 어떻게 될까?

직렬 연결에서는 각 모듈의 전압이 합산됩니다. 반면 전류는 모듈 수만큼 더해지지 않고 스트링 전체를 거의 동일하게 흐릅니다.

예를 들어 40V, 13A 모듈 3장을 직렬로 연결하면 이상적으로 스트링은 약 120V, 13A가 됩니다.

구분	직렬 연결 시 변화
전압	각 모듈 전압이 합산
전류	거의 동일하게 유지
모듈 수 증가	스트링 전압 상승
주요 목적	인버터에 필요한 DC 입력전압 확보

4. 스트링은 몇 장의 모듈로 구성할까?

스트링에 들어가는 모듈 수는 임의로 정하는 것이 아닙니다. 가장 중요한 기준은 인버터의 최대 DC 입력전압과 MPPT 운전범위입니다.

특히 태양광 모듈은 온도가 낮아지면 개방전압(Voc)이 상승합니다. 따라서 평상시 전압만 보고 모듈 수를 정하면 겨울철 저온에서 스트링 최대전압이 인버터 허용치를 넘어갈 수 있습니다.

스트링 설계 시 확인할 항목

• 모듈 개방전압 Voc
• 최대출력점 전압 Vmp
• 전압 온도계수
• 설치지역 최저 예상온도
• 인버터 최대 DC 입력전압
• 인버터 MPPT 동작전압 범위

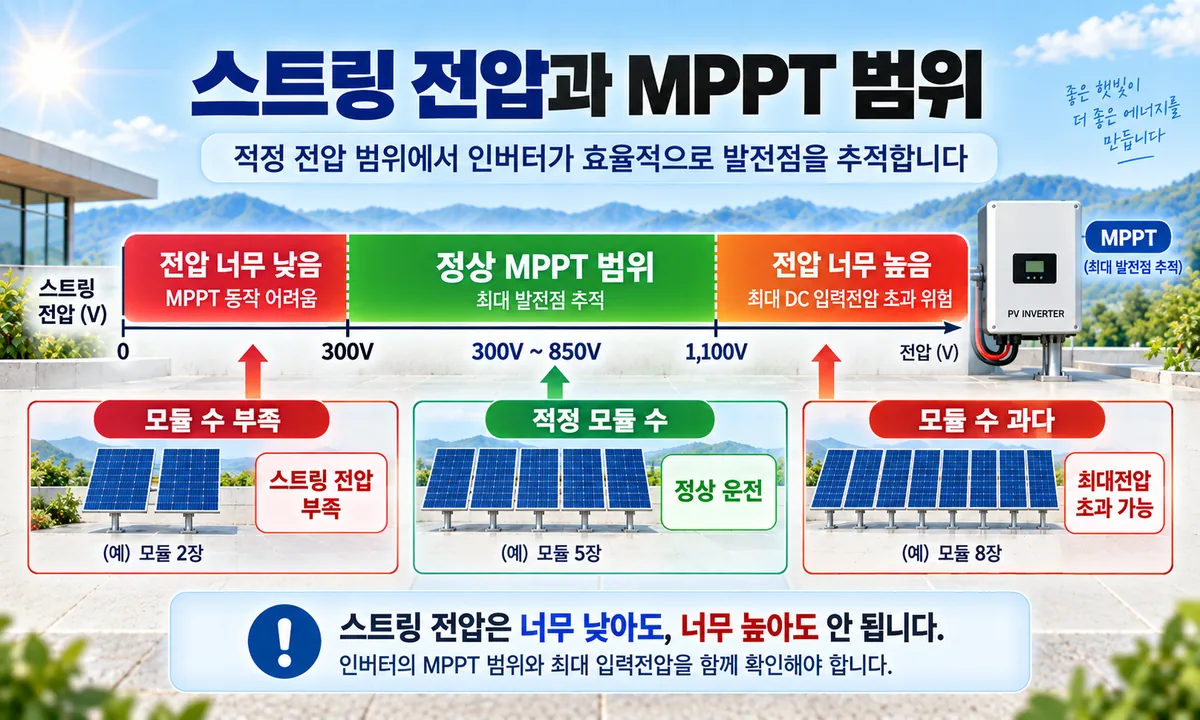

5. 스트링과 인버터 MPPT의 관계

태양광 인버터의 MPPT(Maximum Power Point Tracking)는 현재 일사량과 온도에서 모듈이 가장 많은 전력을 생산할 수 있는 동작점을 계속 추적하는 기능입니다.

스트링 전압이 MPPT 최소전압보다 낮으면 인버터가 정상적으로 최대 발전점을 찾기 어렵고, 반대로 너무 높으면 최대 DC 입력전압 초과 위험이 있습니다.

좋은 스트링 설계의 두 가지 조건
① 최저온도에서도 최대 DC 입력전압을 넘지 않을 것
② 고온 조건에서도 MPPT 최소 동작전압 이상을 유지할 것

6. 여러 스트링을 병렬로 연결하면 어떻게 될까?

대규모 태양광 발전소에서는 하나의 스트링만 사용하지 않습니다. 여러 스트링을 병렬로 연결해 인버터에 입력합니다.

직렬 연결에서는 전압이 합산되지만, 병렬 연결에서는 전류가 합산됩니다.

연결 방식	전압	전류
모듈 직렬 연결	증가	거의 동일
스트링 병렬 연결	거의 동일	증가

7. 스트링 구성에서 주의해야 할 사항

같은 전기적 특성의 모듈 사용
서로 다른 출력이나 특성의 모듈을 한 스트링에 섞으면 전체 스트링 성능이 떨어질 수 있습니다.

방향과 경사각 통일
같은 MPPT에 연결되는 스트링은 가능한 한 비슷한 일사 조건을 갖도록 구성하는 것이 좋습니다.

부분 음영 확인
건물, 나무, 구조물 등에 의한 지속적인 음영은 스트링 전체의 발전량을 떨어뜨릴 수 있습니다.

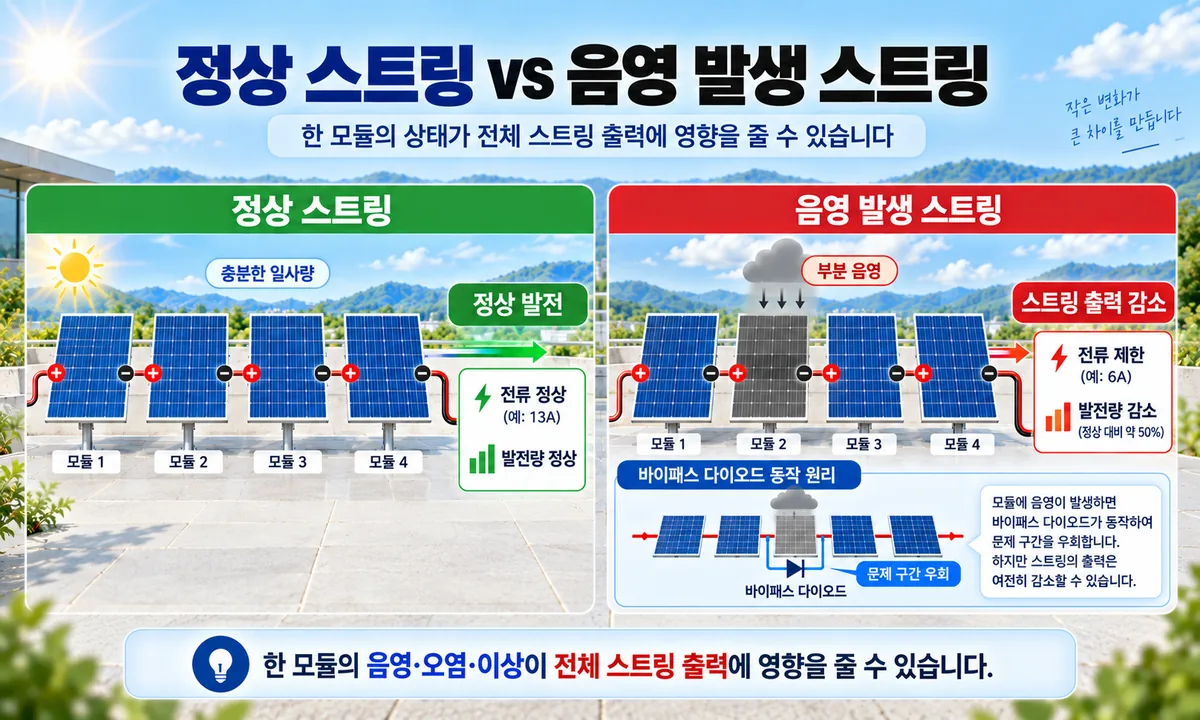

8. 스트링 이상이 발전량에 미치는 영향

스트링은 여러 모듈이 직렬로 연결되어 있기 때문에 특정 모듈의 음영, 오염, 열화 또는 접속 불량이 전체 스트링 출력에 영향을 줄 수 있습니다.

부분 음영이 생기면 해당 모듈이 충분한 전류를 만들지 못하면서 전체 스트링의 전류를 제한할 수 있습니다. 이를 완화하기 위해 태양광 모듈에는 일반적으로 바이패스 다이오드가 사용됩니다.

바이패스 다이오드는 문제가 발생한 셀 그룹을 우회해 핫스팟 위험과 출력 저하를 줄이는 역할을 하지만 발전손실 자체를 완전히 없애지는 못합니다.

핵심 포인트

• 모듈을 직렬로 연결하면 전압이 올라갑니다.
• 스트링 전압은 인버터 MPPT 범위와 최대 DC 전압을 모두 만족해야 합니다.
• 한 모듈의 이상도 전체 스트링 발전량에 영향을 줄 수 있습니다.

9. 자주 묻는 질문 FAQ

Q1. 스트링과 어레이는 같은 의미인가요?

아닙니다. 스트링은 여러 모듈을 직렬로 연결한 하나의 회로이고, 어레이(Array)는 여러 스트링을 포함한 더 큰 태양광 모듈 집합을 의미합니다. 보통 모듈 → 스트링 → 어레이 순으로 규모가 커집니다.

Q2. 스트링에 모듈을 많이 연결할수록 좋은가요?

아닙니다. 모듈 수가 늘면 전압이 높아지지만 인버터의 최대 DC 입력전압을 초과해서는 안 됩니다. 특히 저온에서 모듈 Voc가 상승하는 점까지 고려해야 합니다.

Q3. 스트링마다 모듈 개수가 달라도 되나요?

인버터 구성에 따라 가능할 수 있지만 같은 MPPT 입력에 연결하는 스트링은 일반적으로 동일하거나 유사한 모듈 수와 전기적 특성을 갖도록 구성하는 것이 좋습니다.

Q4. 모듈 한 장이 고장 나면 스트링 전체가 멈추나요?

고장 형태에 따라 다릅니다. 부분 음영이나 일부 셀 이상은 바이패스 다이오드로 우회될 수 있지만, 회로가 완전히 단선되는 고장이라면 해당 스트링 전체가 발전하지 못할 수도 있습니다.

Q5. 스트링 인버터의 '스트링'도 같은 뜻인가요?

관련이 있습니다. 스트링 인버터는 태양광 스트링을 직접 입력받아 DC 전력을 AC로 변환하는 인버터를 말합니다. 대규모 발전소에서는 여러 스트링을 한 대의 대용량 인버터에 모으는 센트럴 인버터 방식과 비교됩니다.

정리하면

태양광 스트링은 여러 장의 태양광 모듈을 직렬로 연결해 필요한 DC 전압을 확보하는 기본 발전 회로입니다. 모듈 → 스트링 → 여러 스트링 병렬 연결 → 인버터 → AC 전력의 흐름을 이해하면 MPPT, 바이패스 다이오드, 스트링 인버터 등 태양광 발전의 핵심 개념도 함께 이해하기 쉬워집니다.
