AC Coupling과 DC Coupling 차이｜태양광 ESS는 어떻게 연결할까

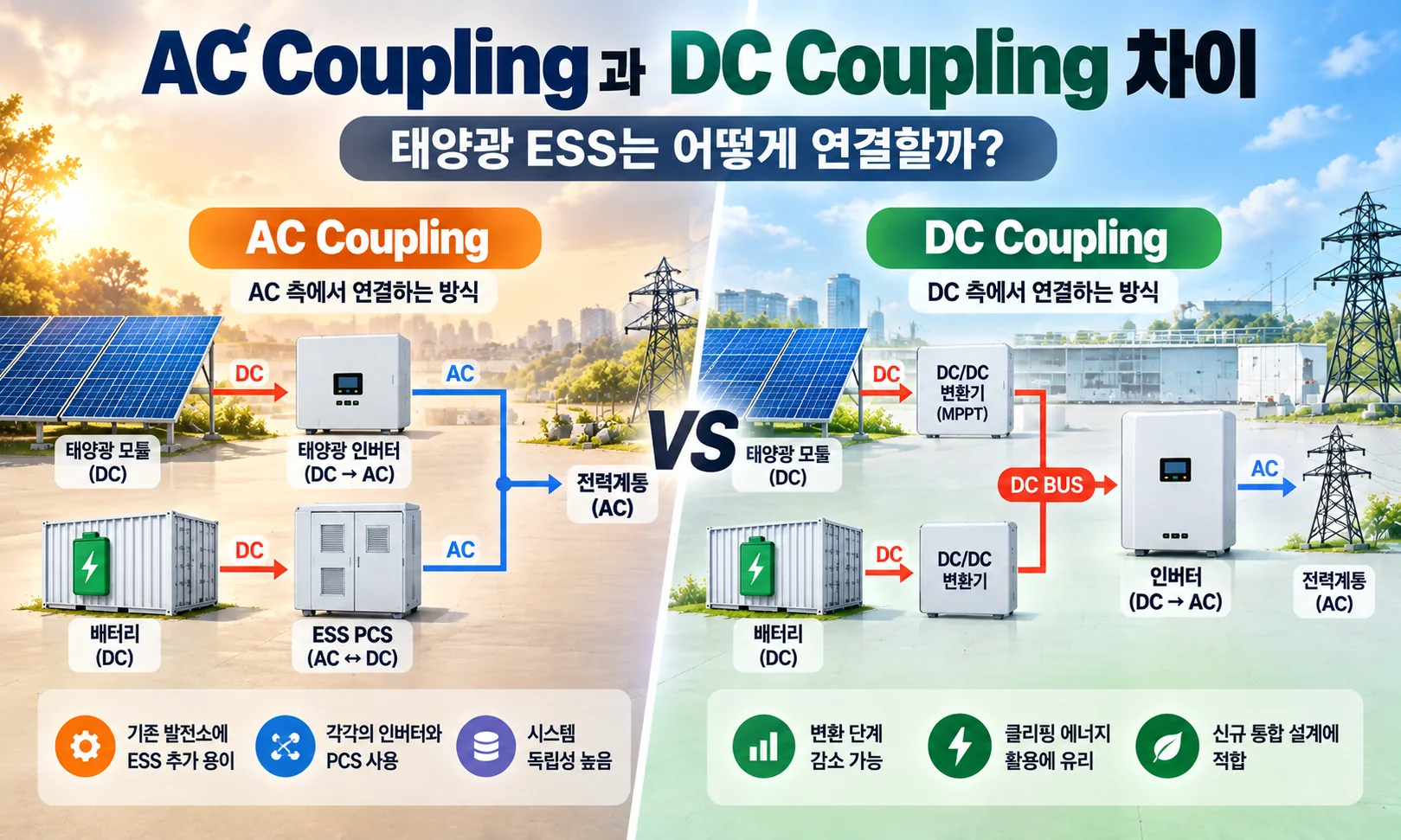

태양광 발전소에 ESS를 연계할 때 가장 먼저 검토하는 구조가 AC Coupling과 DC Coupling입니다. 두 방식은 태양광과 배터리가 연결되는 지점, 전력변환 경로, 기존 설비 활용성, 클리핑 에너지 활용 방식이 서로 다릅니다. 이 글에서는 구조와 전력 흐름부터 장단점, 효율, 적용 기준까지 한 번에 정리합니다.
- AC Coupling은 태양광 인버터와 ESS PCS가 각각 독립적으로 구성되어 AC 계통에서 연결되는 방식입니다.
- DC Coupling은 태양광과 배터리를 DC 측에서 연결하고 공통 DC 링크 또는 통합 인버터 구조를 사용하는 방식입니다.
- 기존 태양광 발전소에 ESS를 추가하는 Retrofit은 일반적으로 AC Coupling이 상대적으로 유리합니다.
- 신규 태양광+ESS 통합 설계에서는 DC Coupling이 변환 단계와 클리핑 에너지 활용 측면에서 장점을 가질 수 있습니다.
- 어느 방식이 항상 더 좋은 것은 아니며 발전소 구조, 계통연계 조건, ESS 운전 목적에 따라 판단해야 합니다.
- 태양광과 ESS는 어떻게 연결될까?
- AC Coupling이란?
- AC Coupling의 전력 흐름
- DC Coupling이란?
- DC Coupling의 전력 흐름
- AC Coupling과 DC Coupling 차이
- AC Coupling의 장점과 단점
- DC Coupling의 장점과 단점
- 변환효율은 어떤 방식이 유리할까?
- 기존 발전소와 신규 발전소는 어떤 방식이 적합할까?
- AC·DC Coupling 선택 시 확인할 사항
- 자주 묻는 질문
1. 태양광과 ESS는 어떻게 연결될까?
태양광 발전 시스템에서 태양광 모듈은 기본적으로 직류 DC 전력을 생산합니다. 하지만 일반적인 전력계통은 교류 AC로 운전되기 때문에 태양광 인버터가 DC 전력을 AC 전력으로 변환합니다.
여기에 ESS를 추가하면 배터리에 전기를 충전하고 다시 방전하는 과정이 필요합니다. 배터리 역시 DC 전력을 사용하므로 태양광과 배터리를 어느 지점에서 연결하느냐에 따라 시스템 구조가 달라집니다.

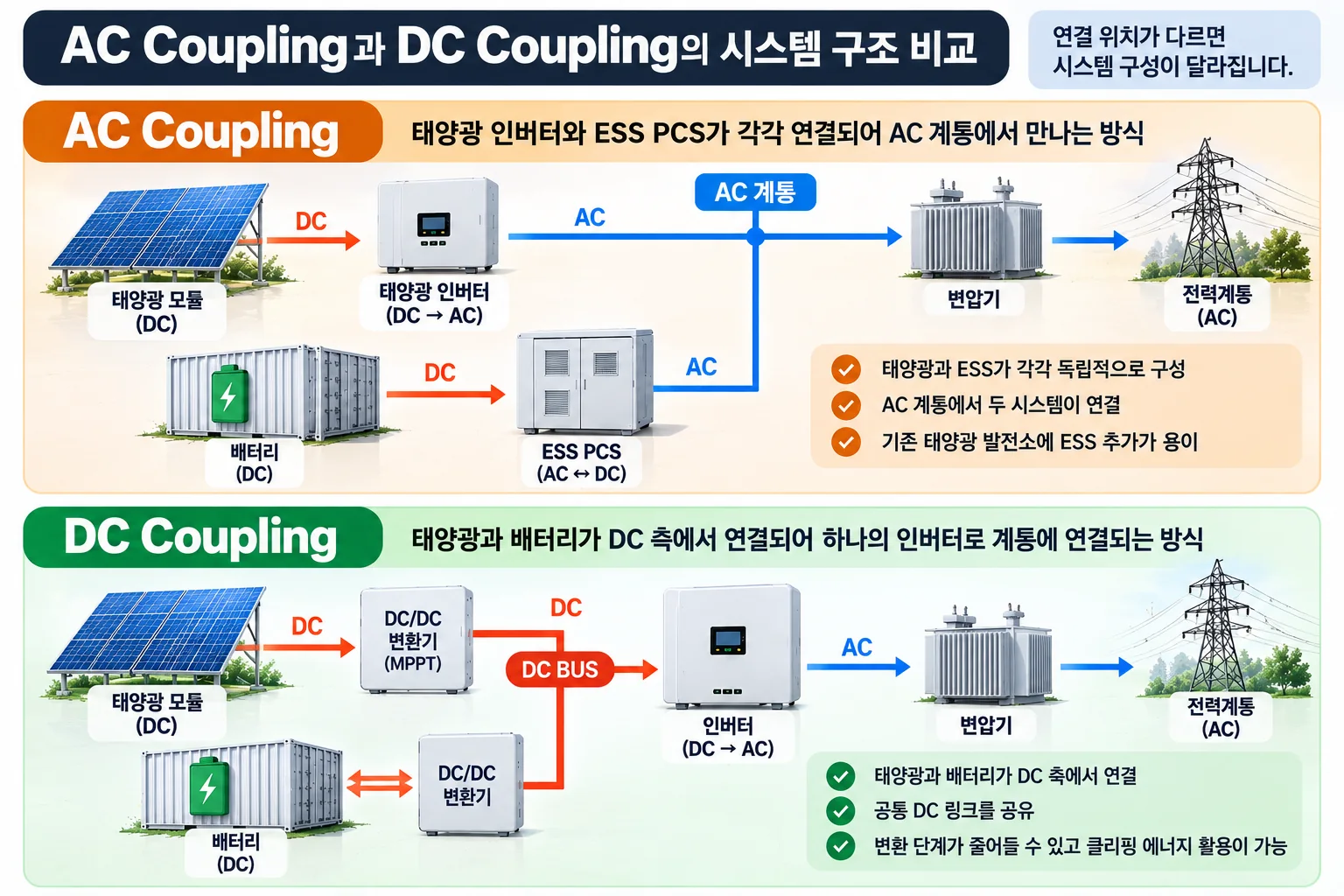

AC Coupling은 태양광 인버터와 ESS PCS가 각각 AC 계통에 연결되는 방식이고, DC Coupling은 태양광과 배터리를 DC 측에서 연결한 뒤 하나의 전력변환 계통을 공유하는 방식입니다.
2. AC Coupling이란?
AC Coupling은 말 그대로 교류 AC 측에서 태양광 발전 시스템과 ESS가 연결되는 방식입니다. 태양광 발전에는 태양광 인버터가 사용되고, ESS에는 별도의 PCS가 설치됩니다.
즉 태양광과 ESS가 각각 독립적인 전력변환 장치를 사용합니다. 태양광 인버터는 태양광 DC 전력을 AC로 변환하고, ESS PCS는 배터리 충·방전을 위해 AC와 DC를 양방향으로 변환합니다.
이 방식은 이미 태양광 인버터와 AC 계통이 구축된 기존 발전소에 ESS를 추가할 때 비교적 적용하기 쉽습니다.
3. AC Coupling의 전력 흐름

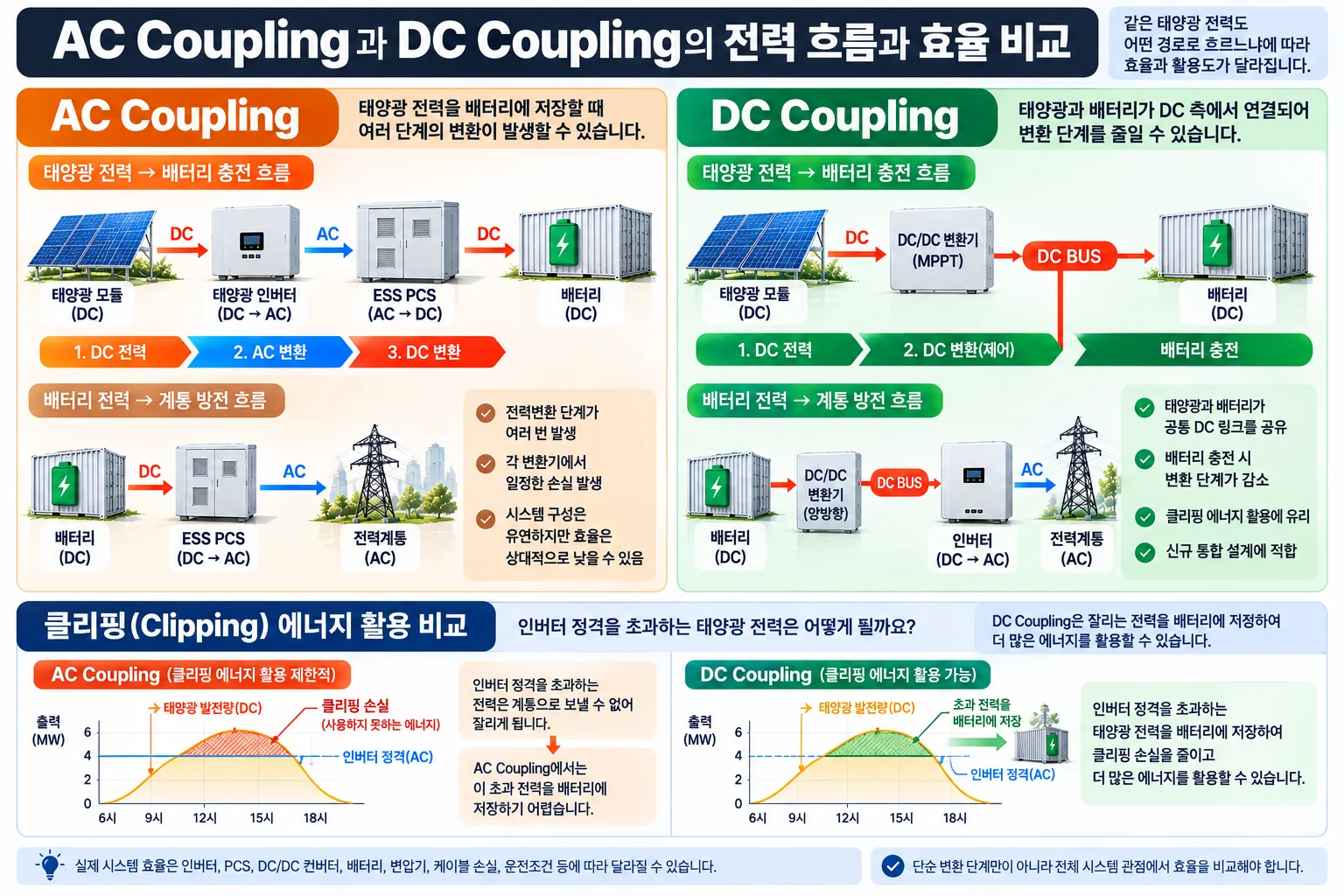

AC Coupling에서 태양광 발전 전력을 배터리에 저장하려면 여러 단계의 전력변환이 발생할 수 있습니다.
배터리에 저장된 전력을 다시 계통으로 보내는 경우에는 다음과 같이 동작합니다.
태양광 전력을 배터리에 저장하는 과정에서 DC→AC→DC 변환이 일어나므로 시스템 구성은 유연하지만 전력변환 단계가 늘어날 수 있습니다. 실제 발전소에서는 태양광 발전량, ESS 운전 전략, 계통 요구사항에 따라 전력 흐름이 달라질 수 있습니다.
4. DC Coupling이란?
DC Coupling은 태양광 모듈과 배터리를 DC 측에서 연결하는 방식입니다. 대표적인 구조에서는 태양광과 배터리가 공통 DC BUS를 공유하고, 하나의 인버터 계통을 통해 AC 전력계통과 연결됩니다.
태양광에서 생산된 DC 전력을 배터리에 저장할 때 반드시 AC로 변환할 필요가 없다는 점이 핵심입니다.
배터리 전력을 계통으로 보내는 경우에는 배터리 DC 전력이 인버터를 거쳐 AC 전력으로 변환됩니다.
5. DC Coupling의 전력 흐름과 클리핑 에너지
DC Coupling에서는 태양광과 배터리가 DC 구간에서 연결되기 때문에 태양광 발전 전력을 ESS에 저장할 때 변환 단계를 줄일 수 있습니다.
특히 중요한 장점은 클리핑 에너지 활용 가능성입니다. 예를 들어 태양광 모듈 DC 용량이 5MW이고 인버터 AC 출력이 4MW라고 가정해 보겠습니다. 일사량이 좋은 시간에는 태양광 모듈에서 4MW를 초과하는 전력이 생산될 수 있지만, 인버터 정격이 4MW라면 초과 전력은 계통으로 보낼 수 없습니다.
이처럼 발전 가능한 에너지가 인버터 정격 때문에 잘리는 현상을 클리핑 손실이라고 합니다.
6. AC Coupling과 DC Coupling 차이
| 구분 | AC Coupling | DC Coupling |
|---|---|---|
| 연결 위치 | AC 측 | DC 측 |
| 태양광 인버터 | 별도 사용 | 통합 가능 |
| ESS PCS | 별도 사용 | 통합 또는 DC/DC 구성 |
| 기존 발전소 ESS 추가 | 비교적 용이 | 구조 변경 가능성 |
| 시스템 독립성 | 높음 | 상대적으로 낮음 |
| 태양광→배터리 변환 | DC→AC→DC | DC→DC 가능 |
| 클리핑 에너지 활용 | 제한적 | 상대적으로 유리 |
| 신규 통합 발전소 | 적용 가능 | 적용 장점이 큼 |
두 방식의 가장 큰 차이는 태양광과 배터리가 어느 지점에서 만나는가입니다. 따라서 단순 효율 비교보다 기존 설비 여부, 독립 운전 필요성, 계통연계 용량, 배터리 충전 에너지원, 유지보수 방식까지 함께 봐야 합니다.

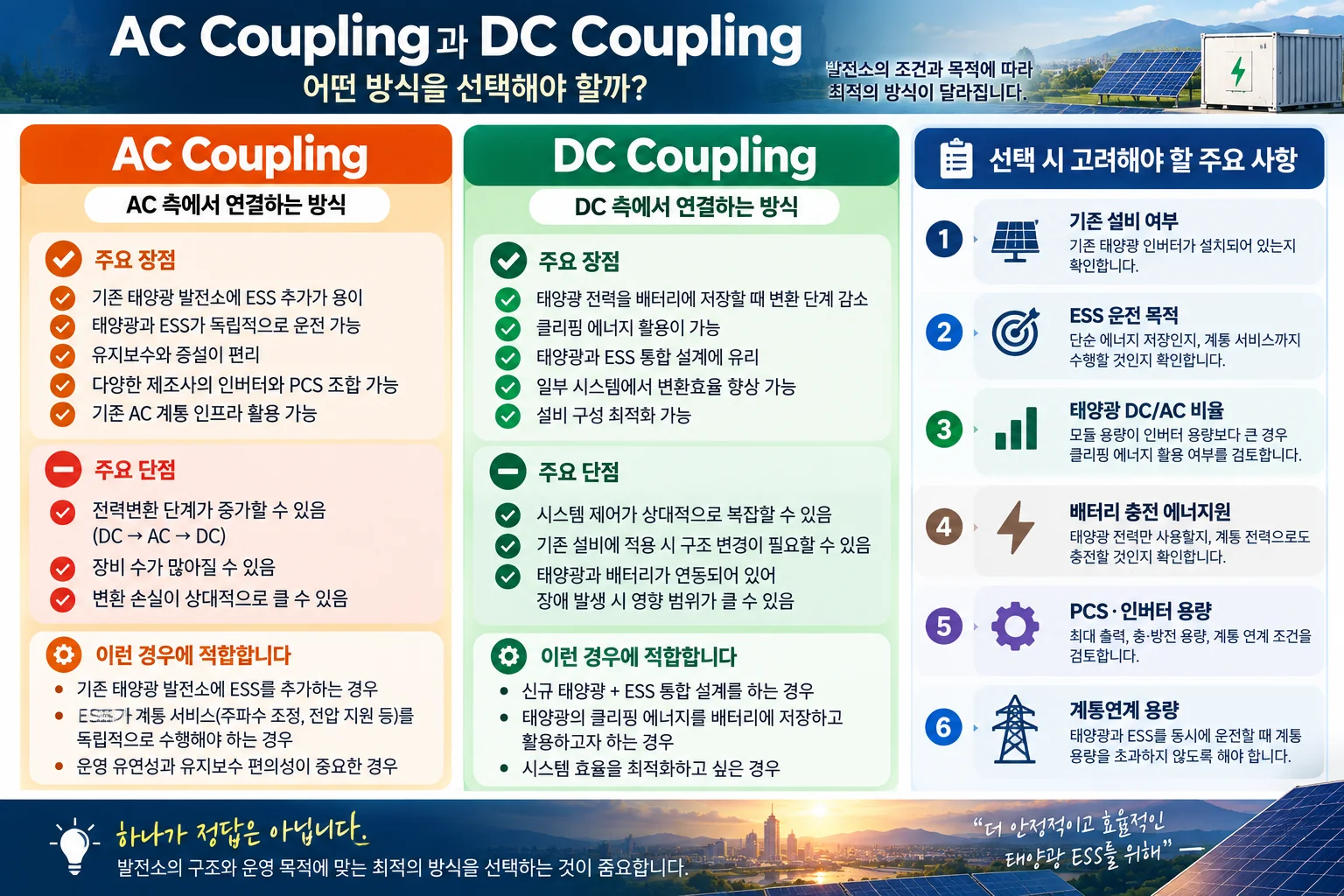

7. AC Coupling의 장점과 단점
장점
- 기존 태양광 발전소에 ESS 추가가 비교적 쉬움
- 태양광과 ESS 독립 운전 가능
- 시스템 증설과 유지보수가 편리
- 다양한 제조사의 인버터와 PCS 조합 가능
- 기존 AC 계통 인프라 활용 가능
단점
- 태양광 전력을 배터리에 저장할 때 변환 단계가 증가할 수 있음
- 태양광 인버터와 ESS PCS를 각각 설치해야 하므로 장비 수가 늘어날 수 있음
- DC→AC→DC 과정에서 각 변환기 손실이 누적될 수 있음
8. DC Coupling의 장점과 단점
장점
- 태양광→배터리 충전 시 변환 단계 감소 가능
- 태양광 클리핑 에너지 활용 가능
- 태양광+ESS 통합 설계에 유리
- 일부 시스템에서 변환효율 향상 가능
- 공통 인버터를 활용할 경우 설비 구성 최적화 가능
단점
- DC BUS 전압, 배터리 충전, MPPT, 인버터 출력제어가 연동되어 제어 구조가 복잡해질 수 있음
- 기존 태양광 발전소에 적용할 경우 DC 배선 구조 변경이 필요할 수 있음
- 통합도가 높을수록 고장 시 영향 범위를 함께 검토해야 함
9. 변환효율은 어떤 방식이 유리할까?
태양광 전력을 배터리에 저장하는 과정만 보면 일반적으로 DC Coupling이 유리할 수 있습니다.
태양광 DC → 인버터 AC → PCS DC → 배터리
태양광 DC → DC/DC → 배터리
하지만 실제 전체 시스템 효율은 단순 변환 횟수만으로 결정되지 않습니다. 태양광 인버터 효율, ESS PCS 효율, DC/DC 컨버터 효율, 배터리 충·방전 효율, 변압기 손실, 케이블 손실, 대기전력, 냉각 시스템 소비전력, SOC 운전 범위 등을 함께 고려해야 합니다.
따라서 실무에서는 단일 장치 효율보다 전체 시스템 왕복효율과 실제 운전 프로파일을 기준으로 비교하는 것이 중요합니다.
10. 기존 발전소와 신규 발전소는 어떤 방식이 적합할까?
기존 태양광 발전소 + ESS 추가
이미 태양광 인버터와 AC 계통이 구축되어 있다면 기존 시스템을 크게 변경하지 않고 ESS PCS를 AC 측에 연결할 수 있어 AC Coupling이 상대적으로 단순합니다.
신규 태양광 + ESS 통합 설계
처음부터 태양광과 ESS를 함께 설계한다면 DC Coupling을 포함한 통합 구조를 검토할 수 있습니다. 특히 DC/AC 비율이 높고 클리핑 에너지 활용이 중요하면 장점이 커질 수 있습니다.
다만 신규 프로젝트에서도 AC Coupling이 더 적합한 경우가 있으므로, “신규=DC Coupling”으로 단순화해서 판단해서는 안 됩니다.
11. AC·DC Coupling 선택 시 확인할 사항
기존 태양광 인버터가 있다면 AC Coupling이 상대적으로 적용하기 쉽습니다.
단순 에너지 저장인지, 주파수 조정·전압 지원 등 독립 계통 서비스를 수행할 것인지 확인합니다.
모듈 용량이 인버터 용량보다 큰 경우 클리핑 에너지 활용 여부를 검토합니다.
태양광 전력만 충전할지, 계통 전력으로도 충전할지 확인합니다.
최대 출력, 충·방전 정격, 계통연계점에서의 동시 출력 제한을 확인합니다.
태양광과 ESS 동시 운전 시 접속용량을 초과하지 않도록 제어 전략을 설계해야 합니다.
통합 시스템과 독립 시스템은 고장 시 영향 범위와 정비 방식이 다를 수 있습니다.
알아두면 좋은 개념
Power Conversion System. ESS에서 충전 시 AC→DC, 방전 시 DC→AC 변환을 수행하는 양방향 전력변환장치입니다.
태양광 모듈에서 발생한 DC 전력을 전력계통에서 사용할 수 있는 AC 전력으로 변환합니다.
여러 DC 전원을 하나의 공통 직류 구간에서 연결하는 전력 경로입니다.
Maximum Power Point Tracking. 태양광 모듈이 현재 조건에서 최대 출력을 내도록 운전점을 조절하는 기능입니다.
12. 자주 묻는 질문 FAQ
한 가지 방식이 항상 더 좋다고 볼 수 없습니다. 기존 발전소 증설인지 신규 통합 설계인지, ESS 운전 목적과 계통 조건이 무엇인지에 따라 달라집니다.
태양광→배터리 저장 과정에서 DC→AC→DC 변환이 발생할 수 있어 변환 손실이 늘 수 있습니다. 다만 실제 효율은 PCS, 인버터, 배터리, 변압기, 운전 조건에 따라 달라집니다.
시스템 구성에 따라 다릅니다. 일반적인 AC 연계형 ESS PCS와 동일한 장치를 사용하지 않더라도 배터리와 DC BUS 사이의 전압·전력 제어를 위한 양방향 DC/DC 컨버터 등이 필요할 수 있습니다.
기술적으로 가능한 경우도 있지만 기존 인버터와 DC 배선 구조 변경이 필요할 수 있습니다. 따라서 Retrofit에서는 AC Coupling이 더 단순한 경우가 많습니다.
인버터 정격을 초과해 잘릴 수 있는 일부 태양광 DC 전력을 배터리로 보내 저장하도록 설계할 수 있기 때문입니다.
주파수 조정, 전압 지원, 피크 저감 등 태양광과 독립적인 운전 유연성이 중요하면 AC Coupling이 유리할 수 있습니다. 다만 실제 적용은 계통연계 조건과 제어 구조를 함께 검토해야 합니다.
AC Coupling은 태양광 인버터와 ESS PCS를 각각 구성하고 AC 계통에서 연결하는 방식으로, 기존 태양광 발전소에 ESS를 추가하거나 태양광과 ESS를 독립적으로 운전할 때 장점이 있습니다. 반면 DC Coupling은 태양광과 배터리를 DC 측에서 연결하는 방식으로, 변환 단계를 줄이고 클리핑 에너지를 활용할 수 있다는 장점이 있습니다. 결국 중요한 것은 어느 한 방식이 항상 우수한지가 아니라 발전소 구조와 ESS 운전 목적에 가장 적합한 구성을 선택하는 것입니다.
