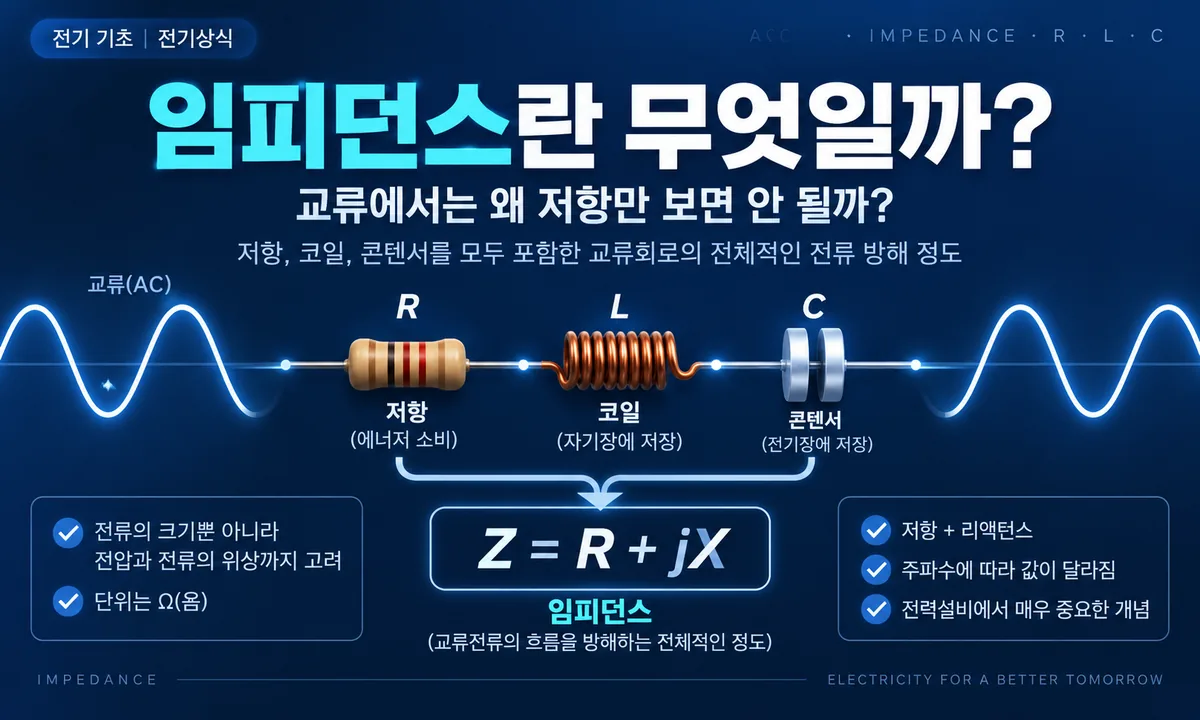

임피던스란 무엇일까?

교류에서는 왜 저항만 보면 안 될까

전기회로를 처음 배우면 가장 먼저 접하는 개념 중 하나가 저항(Resistance)입니다.

직류회로에서는 옴의 법칙인 V = I × R만 이해해도 전압과 전류의 기본적인 관계를 설명할 수 있습니다.

하지만 교류회로에서는 상황이 조금 다릅니다. 코일과 콘덴서가 포함되면 단순한 저항뿐 아니라 전압과 전류의 위상차, 주파수에 따른 변화까지 고려해야 하기 때문입니다.

이때 등장하는 개념이 바로 임피던스(Impedance)입니다.

핵심 요약

임피던스는 교류전류의 흐름을 방해하는 전체적인 정도입니다.

저항 R뿐 아니라 코일과 콘덴서에서 발생하는 리액턴스 X까지 포함하며, 일반적으로 Z = R + jX로 표현합니다.

목차

1. 임피던스란 무엇일까?
2. 저항과 임피던스는 무엇이 다를까?
3. 리액턴스란 무엇일까?
4. 코일과 콘덴서는 주파수에 따라 어떻게 달라질까?
5. 왜 교류에서는 위상이 중요할까?
6. 임피던스와 옴의 법칙
7. 전력설비에서 임피던스가 중요한 이유
8. FAQ

1. 임피던스란 무엇일까?

임피던스(Impedance)는 교류회로에서 전류의 흐름을 방해하는 전체적인 성질을 의미합니다.

기호는 Z, 단위는 저항과 동일한 Ω(옴)을 사용합니다.

직류회로에서는 주로 저항 R을 기준으로 회로를 해석하지만, 교류에서는 코일과 콘덴서의 영향까지 함께 고려해야 합니다.

Z = R + jX

• Z : 임피던스
• R : 저항
• X : 리액턴스
• j : 위상 관계를 나타내기 위해 사용하는 허수 단위

즉 임피던스는 단순히 전류가 얼마나 적게 흐르는지만 나타내는 값이 아니라 전압과 전류 사이의 위상 관계까지 포함하는 교류회로의 핵심 개념입니다.

2. 저항과 임피던스는 무엇이 다를까?

저항과 임피던스는 모두 Ω 단위를 사용하기 때문에 같은 개념으로 오해하기 쉽습니다.

구분	저항 R	임피던스 Z
주요 적용	직류·교류	교류
구성	저항 성분	저항 + 리액턴스
위상 영향	이상적인 저항은 없음	있음
주파수 영향	상대적으로 작음	클 수 있음

저항은 전기에너지를 주로 열과 같은 형태로 소비합니다. 반면 코일과 콘덴서에서 발생하는 리액턴스는 에너지를 자기장이나 전기장에 저장했다가 다시 회로로 돌려주는 특성을 가집니다.

3. 리액턴스란 무엇일까?

리액턴스(Reactance)는 코일이나 콘덴서가 교류전류의 흐름을 방해하는 정도입니다.

기호는 X, 단위는 Ω을 사용하며 크게 유도성 리액턴스와 용량성 리액턴스로 구분합니다.

유도성 리액턴스 XL

코일에서 발생하는 리액턴스로 다음과 같이 표현합니다.

XL = 2πfL

주파수 f가 높아지거나 인덕턴스 L이 커질수록 XL은 증가합니다.

따라서 코일은 일반적으로 주파수가 높은 전류일수록 더 강하게 방해합니다.

용량성 리액턴스 XC

콘덴서에서 나타나는 리액턴스는 다음과 같습니다.

XC = 1 / (2πfC)

주파수가 높아질수록 XC는 작아집니다.

즉 콘덴서는 주파수가 높아질수록 교류전류를 상대적으로 더 쉽게 통과시키는 특성이 있습니다.

기억할 점
주파수 ↑ → 코일의 XL ↑
주파수 ↑ → 콘덴서의 XC ↓

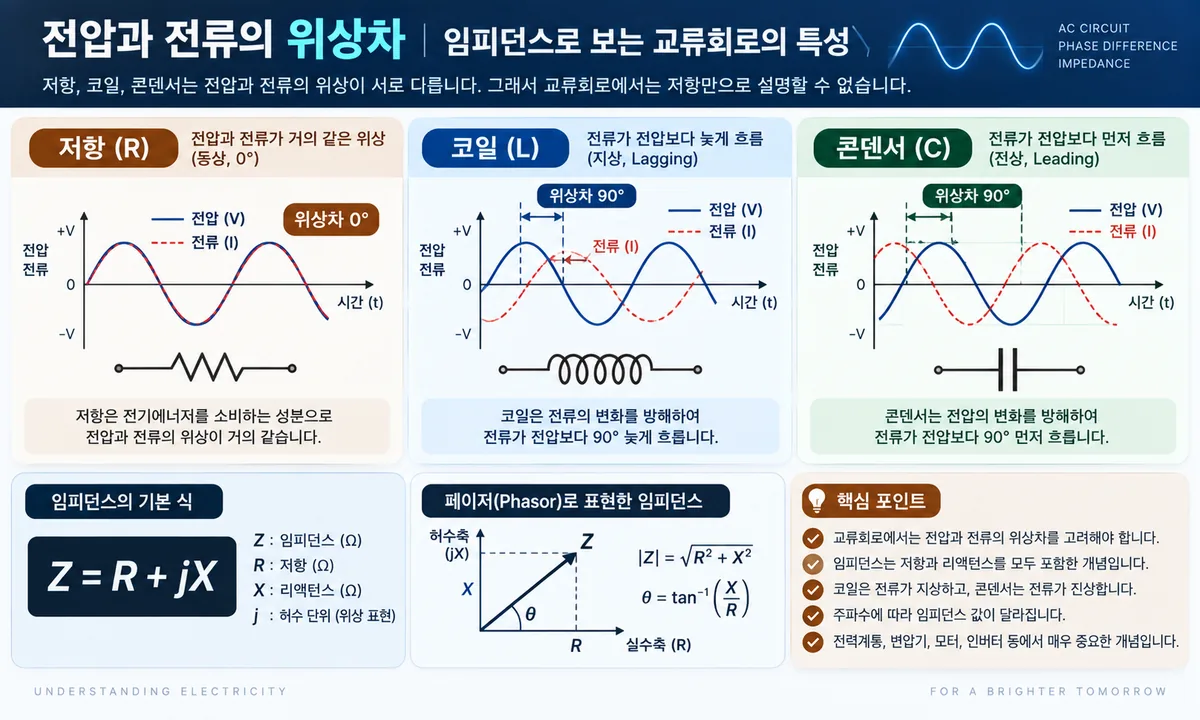

4. 왜 교류에서는 위상이 중요할까?

교류에서는 전압과 전류의 크기와 방향이 시간에 따라 계속 변합니다.

순수 저항만 있는 회로에서는 전압과 전류가 같은 타이밍으로 변하지만, 코일이나 콘덴서가 포함되면 두 파형 사이에 위상차가 발생합니다.

저항 R
전압과 전류가 같은 위상으로 움직입니다.

코일 L
전류가 전압보다 늦습니다. 이를 지상(Lagging)이라고 합니다.

콘덴서 C
전류가 전압보다 앞섭니다. 이를 진상(Leading)이라고 합니다.

이러한 위상차 때문에 교류에서는 단순히 저항값만으로 회로의 전압과 전류 관계를 완전히 설명할 수 없습니다.

5. 임피던스와 옴의 법칙

직류회로에서는 다음과 같은 옴의 법칙을 사용합니다.

V = I × R

교류회로에서는 저항 R 대신 임피던스 Z를 적용합니다.

V = I × Z

따라서 임피던스의 크기가 커지면 동일한 전압에서 흐르는 전류의 크기는 작아집니다.

다만 실제 교류해석에서는 Z가 복소수이므로 단순히 숫자 하나만 보는 것이 아니라 크기와 위상각을 함께 고려합니다.

6. 임피던스의 크기는 어떻게 계산할까?

임피던스가

Z = R + jX

형태라면 임피던스의 크기는 다음과 같이 계산할 수 있습니다.

|Z| = √(R² + X²)

예를 들어 저항이 3Ω이고 리액턴스가 4Ω이라면 임피던스의 크기는 5Ω이 됩니다.

하지만 교류회로 해석에서는 이 5Ω이라는 크기뿐 아니라 리액턴스가 유도성인지 용량성인지에 따른 위상 정보도 중요합니다.

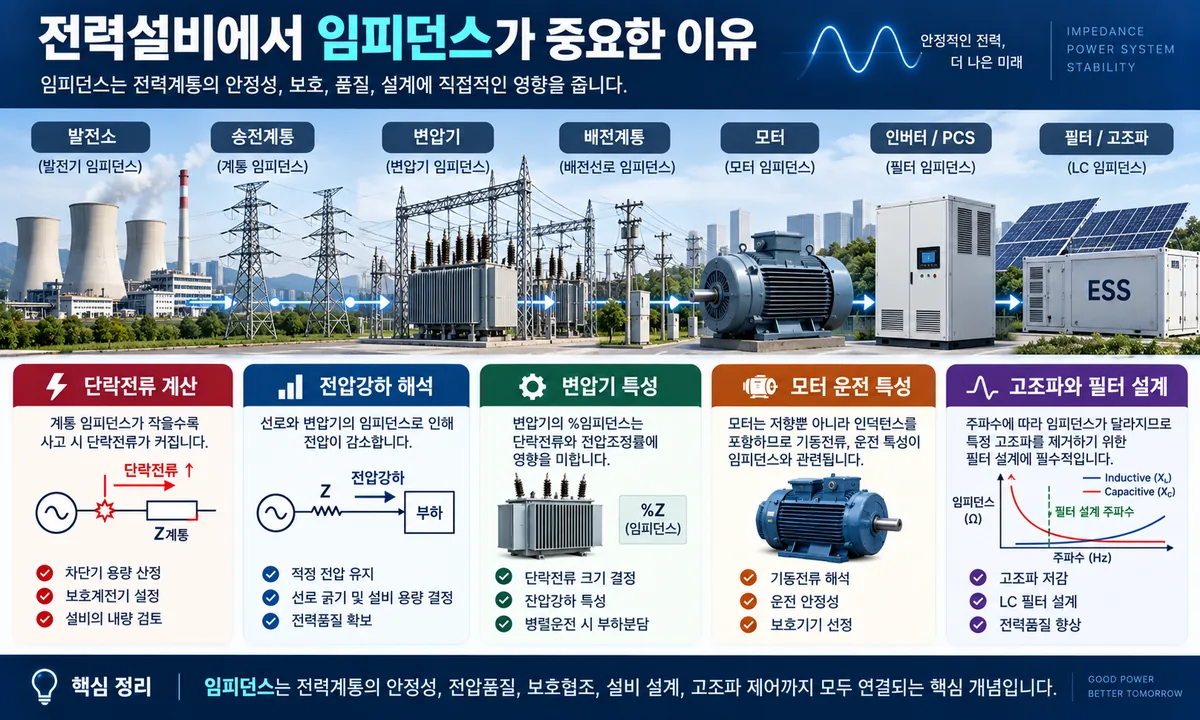

7. 전력설비에서 임피던스가 중요한 이유

임피던스는 단순한 전기이론이 아니라 실제 전력계통과 전력변환 설비 설계에서 매우 중요한 값입니다.

① 단락전류 계산

전력계통에서 단락사고가 발생했을 때 흐르는 전류의 크기는 계통 임피던스와 밀접한 관련이 있습니다.

계통 임피던스가 작을수록 단락전류는 커지는 경향이 있습니다.

② 전압강하

선로와 변압기에는 임피던스가 존재하므로 전류가 흐르면 전압강하가 발생합니다. 따라서 전선 굵기와 전력설비 용량을 선정할 때 임피던스 특성을 고려해야 합니다.

③ 변압기

변압기에는 %임피던스라는 중요한 사양이 있습니다. 이는 단락전류 크기, 전압변동, 변압기 병렬운전 등에 영향을 줍니다.

④ 모터

모터는 내부 저항뿐 아니라 인덕턴스도 가지고 있기 때문에 기동전류와 운전특성을 분석할 때 임피던스를 고려해야 합니다.

⑤ 인버터·PCS와 필터

태양광 인버터나 ESS PCS에서는 인덕터와 콘덴서를 이용한 필터가 사용됩니다. 특히 주파수에 따라 임피던스가 변하기 때문에 고조파 저감 및 필터 설계에서 매우 중요합니다.

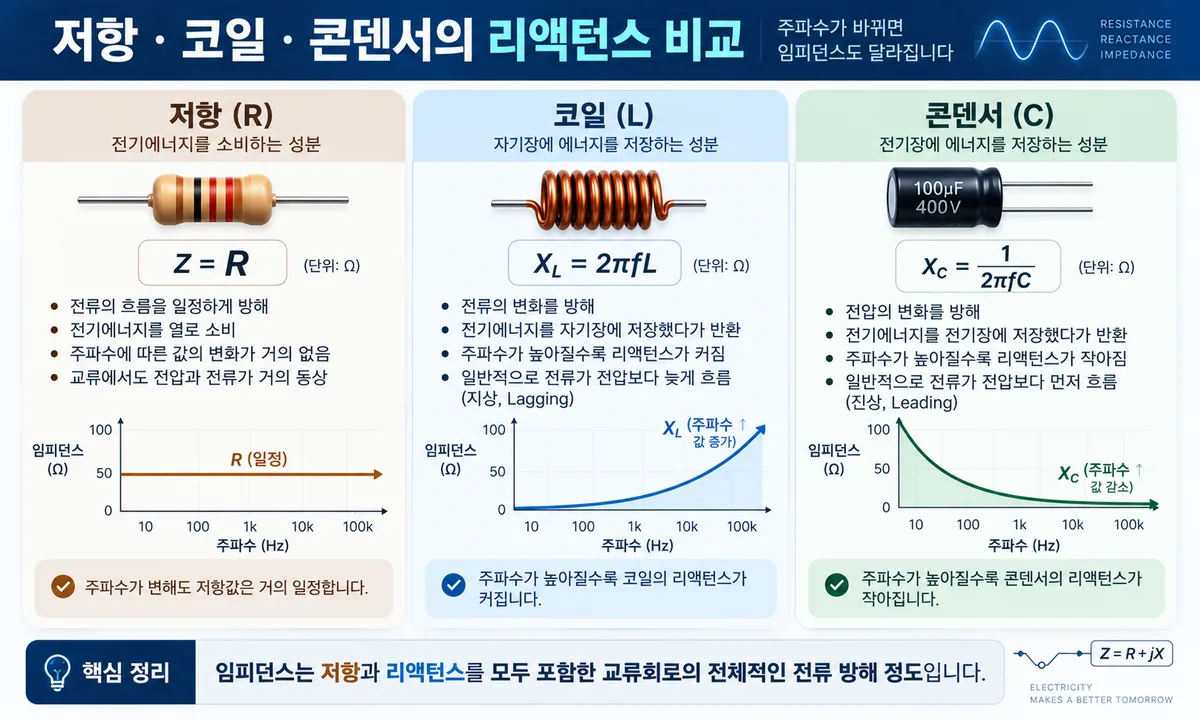

8. 저항·코일·콘덴서를 한 번에 비교하면

구분	저항 R	코일 L	콘덴서 C
주요 성분	저항	유도성 리액턴스	용량성 리액턴스
주파수 증가 시	큰 변화 없음	XL 증가	XC 감소
위상 관계	V와 I 동상	전류 지상	전류 진상
에너지 특성	주로 소비	자기장에 저장	전기장에 저장

핵심 포인트

✔ 저항은 임피던스를 구성하는 하나의 요소입니다.

✔ 임피던스는 저항과 리액턴스를 모두 포함합니다.

✔ 코일과 콘덴서의 리액턴스는 주파수에 따라 달라집니다.

✔ 교류에서는 전압과 전류의 크기뿐 아니라 위상도 함께 봐야 합니다.

9. 자주 묻는 질문 FAQ

Q. 임피던스와 저항은 같은 것인가요?

아닙니다. 저항은 임피던스를 구성하는 한 요소이며, 임피던스는 저항과 리액턴스를 모두 포함합니다.

Q. 임피던스의 단위도 Ω인가요?

네. 저항과 동일하게 Ω을 사용하지만 의미는 더 넓습니다.

Q. 직류에서도 임피던스가 있나요?

회로 해석 관점에서는 임피던스를 사용할 수 있지만, 정상상태 직류는 주파수가 0Hz이므로 일반적으로 저항을 중심으로 이해합니다.

Q. 코일은 왜 고주파를 잘 통과시키지 않나요?

XL = 2πfL이므로 주파수가 높아질수록 유도성 리액턴스가 커지기 때문입니다.

Q. 콘덴서는 왜 고주파에서 임피던스가 작아지나요?

XC = 1/(2πfC)이므로 주파수가 높아질수록 용량성 리액턴스가 작아집니다.

Q. 임피던스는 실제 전력설비에서도 중요한가요?

매우 중요합니다. 단락전류, 전압강하, 보호협조, 변압기 특성, 모터 운전, 고조파 및 필터 설계 등과 직접 연결됩니다.

정리하면

저항 R은 전류의 흐름을 방해하는 기본 성분입니다.

임피던스 Z는 교류에서 저항과 리액턴스를 모두 포함한 전체적인 전류 방해 정도입니다.

임피던스를 이해하면 이후 배우게 되는 역률, 무효전력, 변압기 %임피던스, 단락전류, 고조파, 필터 개념도 훨씬 쉽게 연결할 수 있습니다.
