태양광 핫스팟이란 무엇일까?｜모듈 일부가 뜨거워지는 이유

태양광 핫스팟이란 무엇일까?｜모듈 일부가 뜨거워지는 이유

태양광 모듈의 일부 셀만 비정상적으로 뜨거워지는 핫스팟 현상을 원인, 역바이어스, 바이패스 다이오드, 점검 방법까지 쉽게 정리합니다.

핵심 요약
태양광 핫스팟은 일부 셀이 음영, 오염, 셀 크랙, 접속 불량 등으로 충분한 전류를 만들지 못하면서 역바이어스 상태가 되고, 해당 셀이 전력을 열로 소모해 국부적으로 온도가 상승하는 현상입니다.

목차 1. 태양광 핫스팟이란?
2. 왜 특정 셀만 뜨거워질까?
3. 직렬 연결과 핫스팟의 관계
4. 역바이어스란 무엇일까?
5. 핫스팟이 발생하는 주요 원인
6. 바이패스 다이오드는 어떤 역할을 할까?
7. 핫스팟이 위험한 이유
8. 핫스팟은 발전량에도 영향을 줄까?
9. 핫스팟은 어떻게 점검할까?
10. 핫스팟을 예방하는 방법
11. 자주 묻는 질문

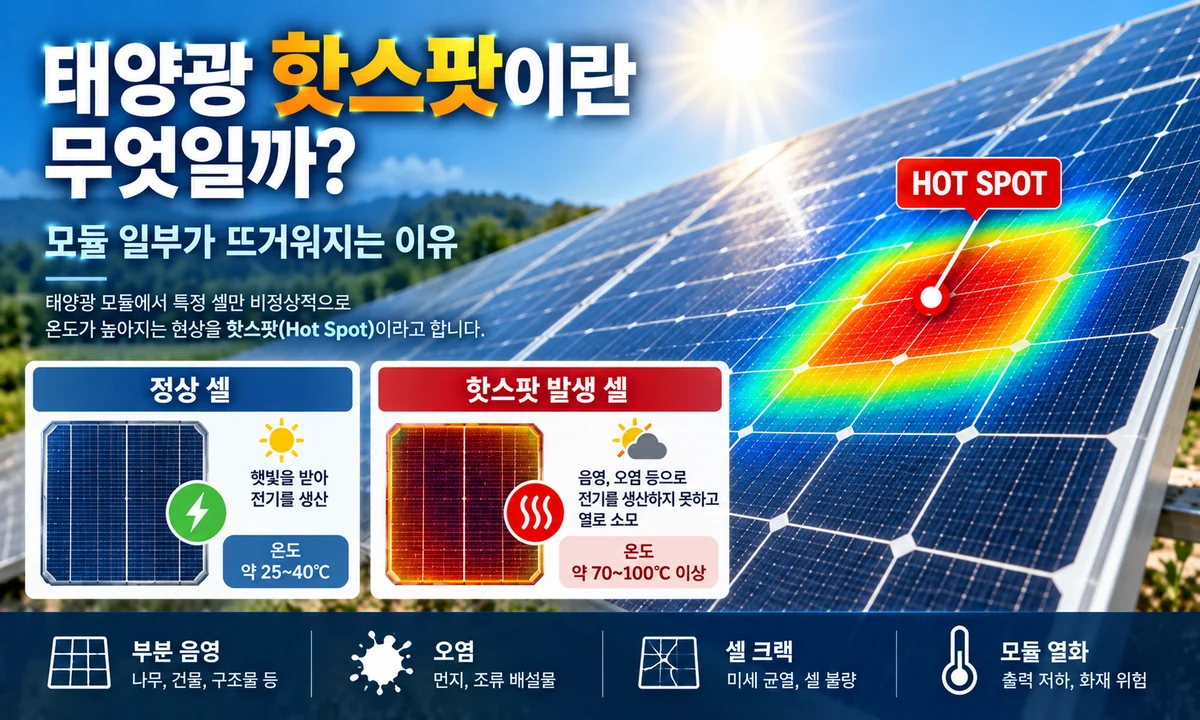

1. 태양광 핫스팟이란?

태양광 핫스팟(Hot Spot)은 모듈 내부의 특정 셀 또는 특정 영역이 주변보다 비정상적으로 뜨거워지는 현상입니다.

정상적인 셀은 햇빛을 받아 전기를 생산하지만, 일부 셀이 그늘이나 오염, 손상 등으로 충분한 전류를 만들지 못하면 상황이 달라집니다. 직렬로 연결된 다른 셀의 전류가 약한 셀을 통과하려 하면서 해당 셀은 발전소자가 아니라 부하처럼 동작할 수 있습니다.

핫스팟의 핵심
핫스팟은 단순히 햇빛을 많이 받아 뜨거워지는 현상이 아니라, 셀 간 전기적 불균형이 열로 나타나는 현상입니다.

2. 왜 특정 셀만 뜨거워질까?

태양광 모듈 내부의 셀은 대부분 여러 개가 직렬로 연결되어 있습니다. 정상 상태에서는 각 셀이 비슷한 전류를 만들어냅니다.

하지만 한 셀 위에 낙엽이 떨어지거나 그림자가 생겨 발전전류가 크게 줄어들면, 그 셀만 전체 전류를 충분히 감당하지 못하게 됩니다. 이때 다른 셀에서 만들어진 전류가 약한 셀을 지나가면서 해당 셀에 전기적 스트레스가 집중될 수 있습니다.

3. 직렬 연결과 핫스팟의 관계

직렬 연결에서는 모든 셀에 거의 같은 전류가 흐릅니다. 따라서 셀 하나의 성능이 떨어져도 전체 모듈에 영향을 줄 수 있습니다.

예를 들어 대부분의 셀이 10A 수준의 전류를 만들 수 있는데 한 셀만 음영 때문에 훨씬 적은 전류만 만들 수 있다면, 이 약한 셀이 전체 전류 흐름의 병목이 됩니다.

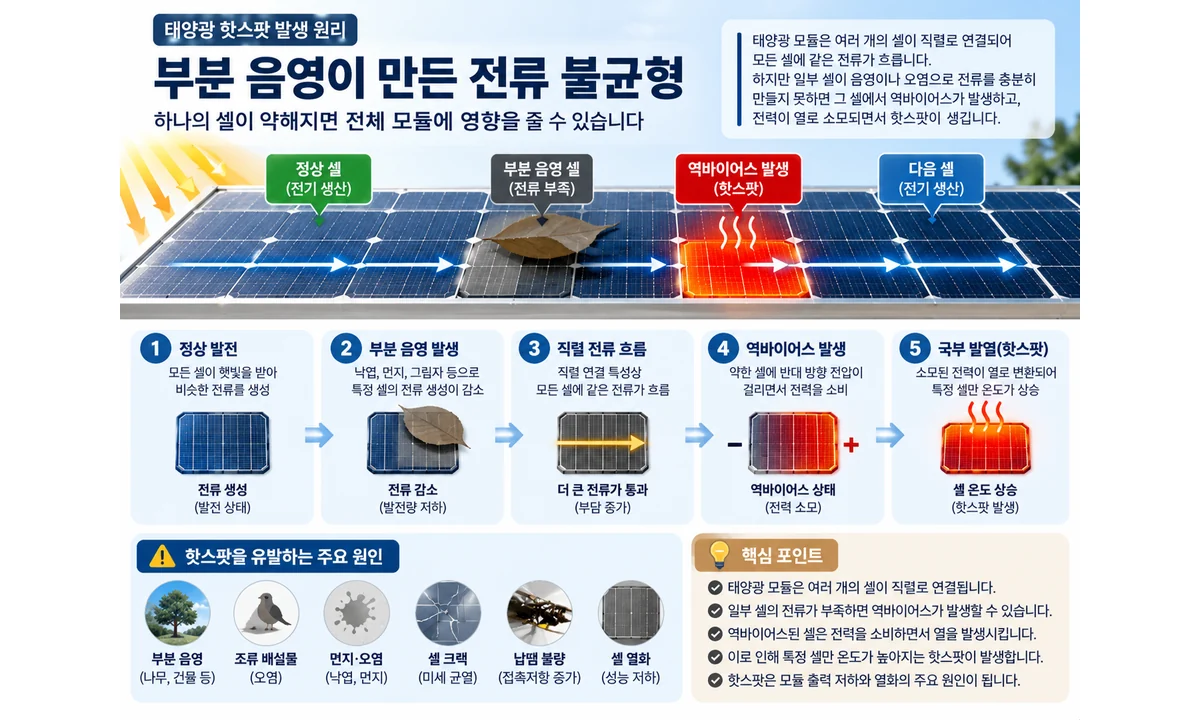

부분 음영·오염 → 발전전류 감소 → 직렬 전류 강제 → 역바이어스 → 전력 소모 → 국부 발열

4. 역바이어스란 무엇일까?

태양광 셀은 정상적으로 빛을 받을 때 전압과 전류를 발생시키는 발전소자입니다. 하지만 직렬 연결 상태에서 특정 셀의 발전능력이 크게 떨어지면 해당 셀에 반대 방향의 전압이 걸릴 수 있습니다. 이를 역바이어스(Reverse Bias)라고 합니다.

역바이어스 상태의 셀은 전력을 공급하기보다 소비할 수 있고, 소비된 전력이 열로 바뀌면서 셀 온도가 크게 상승할 수 있습니다.

5. 핫스팟이 발생하는 주요 원인

부분 음영나무, 건물, 난간, 전신주, 앞줄 모듈의 그림자 등이 특정 셀의 일사량을 줄입니다.

오염먼지, 낙엽, 조류 배설물 등이 셀 일부를 지속적으로 가릴 수 있습니다.

셀 크랙미세 균열로 인해 전류 경로가 제한되고 셀 성능이 불균일해질 수 있습니다.

납땜·접속 불량리본, 버스바, 접속부의 저항 증가로 국부 발열이 발생할 수 있습니다.

셀 열화장기간 사용과 제조 편차로 일부 셀의 전기적 특성이 떨어질 수 있습니다.

바이패스 다이오드 이상보호용 다이오드가 정상 동작하지 않으면 핫스팟 위험이 커질 수 있습니다.

6. 바이패스 다이오드는 어떤 역할을 할까?

태양광 모듈에는 여러 셀 그룹마다 바이패스 다이오드가 연결되어 있습니다. 특정 셀 그룹에 음영이나 이상이 생기면 전류가 해당 셀 그룹을 직접 통과하지 않고 우회하도록 도와줍니다.

이를 통해 약한 셀에 걸리는 역바이어스를 줄이고 핫스팟과 모듈 손상 위험을 완화할 수 있습니다.

주의
바이패스 다이오드는 핫스팟을 완전히 없애는 장치가 아닙니다. 음영이나 오염, 셀 크랙 같은 근본 원인을 제거하는 것이 가장 중요합니다.

7. 핫스팟이 위험한 이유

셀 손상반복적인 고온은 셀 열화를 가속할 수 있습니다.

봉지재 변색EVA 등 봉지재가 열에 의해 갈변하거나 열화될 수 있습니다.

백시트 열화후면 절연재가 고온에 장기간 노출되면 성능이 저하될 수 있습니다.

접속부 열화열팽창과 수축이 반복되면 납땜부와 리본 신뢰성이 떨어질 수 있습니다.

절연 성능 저하장기 과열은 절연재료에도 영향을 줄 수 있습니다.

화재 위험 증가심한 전기적 결함과 과열이 복합적으로 발생하면 위험성이 커질 수 있습니다.

8. 핫스팟은 발전량에도 영향을 줄까?

그렇습니다. 핫스팟이 발생한다는 것은 해당 셀이나 셀 그룹의 발전상태가 정상적이지 않다는 뜻입니다. 직렬 연결 구조에서는 일부 셀의 성능 저하가 전체 모듈 출력에 영향을 줄 수 있습니다.

바이패스 다이오드가 동작하면 문제가 발생한 셀 그룹이 우회되므로 모듈의 출력전압 일부가 감소할 수 있습니다. 따라서 핫스팟은 열 문제이면서 동시에 발전량 저하 문제이기도 합니다.

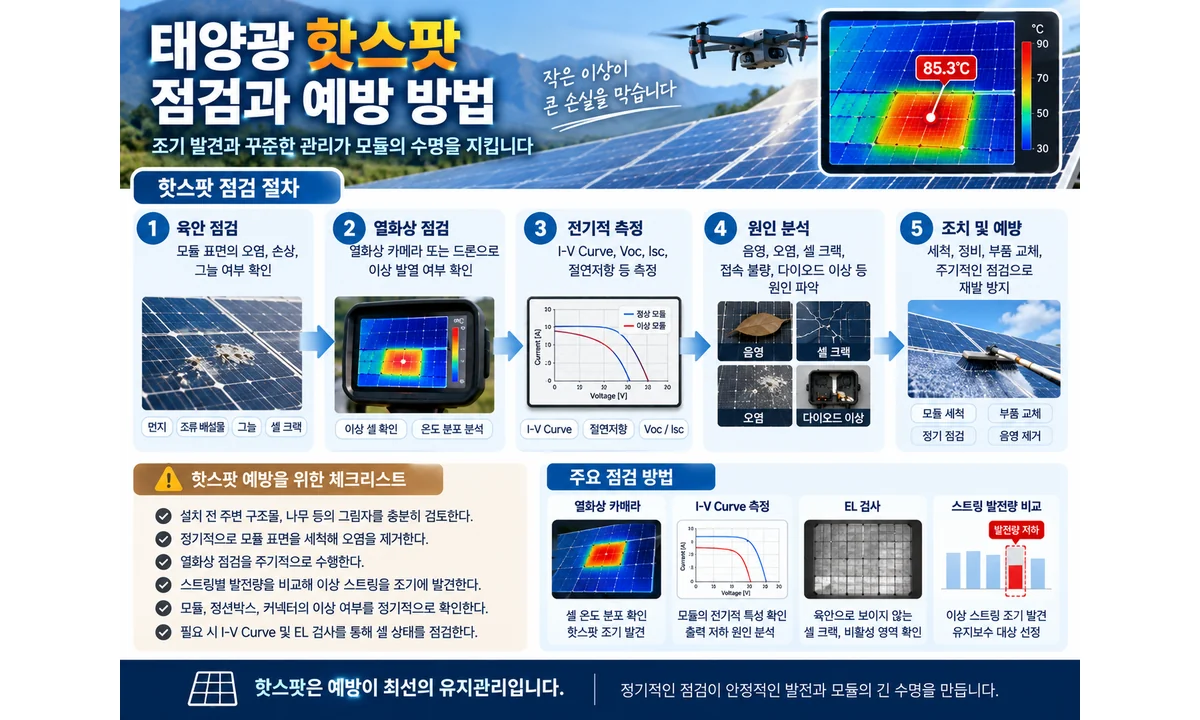

9. 핫스팟은 어떻게 점검할까?

대표적인 방법은 열화상 카메라입니다. 정상 모듈은 동일한 일사 조건에서 온도 분포가 비교적 균일하지만, 핫스팟이 있는 경우 특정 셀이나 특정 영역만 눈에 띄게 뜨거워집니다.

점검 방법	확인 내용
열화상	국부 온도 상승, 정션박스·커넥터 과열
I-V Curve	출력 특성 저하, 미스매치 여부
Voc / Isc	전압·전류 이상 비교
절연저항	절연성능 이상 여부
EL 검사	육안으로 보이지 않는 셀 크랙·비활성 영역
스트링 비교	동일 조건에서 특정 스트링의 발전량 저하 여부

10. 핫스팟을 예방하는 방법

음영 최소화설계 단계에서 건물, 나무, 난간, 앞줄 모듈의 그림자를 검토합니다.

정기 세척먼지, 조류 배설물, 낙엽 등 부분 음영을 만드는 오염원을 제거합니다.

열화상 정기점검대규모 발전소에서는 드론 열화상을 활용하면 이상 모듈을 빠르게 찾을 수 있습니다.

외관점검갈변, 유리 파손, 백시트 변색, 정션박스·커넥터 이상을 확인합니다.

스트링 모니터링동일 조건에서 출력이 낮은 스트링을 조기에 선별합니다.

원인별 조치세척, 접속부 보수, 다이오드 점검, 모듈 교체 등을 시행합니다.

11. 자주 묻는 질문 FAQ

Q1. 햇빛이 강해서 모듈 전체가 뜨거운 것도 핫스팟인가요?

아닙니다. 핫스팟은 주변 셀보다 특정 셀이나 영역의 온도가 비정상적으로 높은 경우를 의미합니다.

Q2. 그늘이 생기면 무조건 핫스팟이 발생하나요?

항상 그런 것은 아닙니다. 음영 정도와 위치, 모듈 구조, 바이패스 다이오드 동작 상태 등에 따라 달라집니다.

Q3. 바이패스 다이오드가 있으면 핫스팟이 생기지 않나요?

아닙니다. 바이패스 다이오드는 위험을 줄이는 보호장치입니다. 셀 내부 결함이나 다이오드 고장 등의 원인으로 핫스팟이 발생할 수 있습니다.

Q4. 핫스팟이 생기면 바로 모듈을 교체해야 하나요?

원인과 온도 차이, 발전량 저하 수준, 셀 손상 정도를 함께 확인해야 합니다. 오염이 원인이라면 세척만으로 정상화될 수 있지만 셀 크랙이나 내부 열화라면 교체가 필요할 수 있습니다.

Q5. 핫스팟은 육안으로 확인할 수 있나요?

초기에는 어렵습니다. 진행된 경우 변색이나 갈변이 나타날 수 있지만, 조기 발견에는 열화상 점검이 효과적입니다.

Q6. 핫스팟이 있으면 발전량도 줄어드나요?

대부분 그렇습니다. 해당 셀의 발전성능이 떨어지고 바이패스 다이오드가 동작하면 일부 셀 그룹이 우회되어 모듈 출력도 감소할 수 있습니다.

핫스팟을 한 문장으로 정리하면

태양광 핫스팟은 일부 셀의 발전성능 저하로 전류 불균형과 역바이어스가 발생하면서 해당 셀이 전력을 열로 소비해 국부적으로 과열되는 현상입니다.

정리하면 부분 음영·오염·셀 결함 → 전류 불균형 → 역바이어스 → 국부 발열 → 발전량 저하·모듈 열화의 흐름으로 이해하면 쉽습니다. 안정적인 태양광 설비 운영을 위해서는 음영 최소화, 정기 세척, 열화상 점검, 스트링별 발전량 비교를 함께 수행하는 것이 중요합니다.
